Kubernetes网络侃闲天

以下内容作为这段时间研究Kubernetes网络的总结，一口气写完，代表了当前对Kubernetes网络的认知，可能有误，权当摆龙门阵。

K8s网络的核心问题

我们理一理Kubernetes相关概念和网络的关系

• Pod：调度的基本单位，一个pod内的所有容器共享一个主机IP
• Deployment：管理Pod的资源
• StatefulSet：同样是管理Pod的资源，只不过是有状态的，其管理的主机IP创建后就不变了
• DaemonSet：也是管理Pod的资源
• Service：为Pod提供稳定的前端IP，同时能够通过QFDN的形式提供稳定的域名
• Ingress：允许以域名的形式访问Service

可以看到，Kubernetes的网络主要有以下几个方面

• 同一个集群内，Pod之间要能够相互通信
• Service提供负载均衡作用
• 需要有一个域名解析系统，为Service提供域名
• Ingress提供应用层网关作用

还有一个方面没有提到，但也很重要

• 网络策略：限制网络资源之间网络访问的规则

总计五个方面。

K8s网络的底层原理

• Pod之间相互通信
  • Pod只是逻辑抽象，最终管理的还是容器，只不过Pod的实现，是先启动一个简单的pause容器，占据一个网络命名空间，其它容器创建时加入这个命名空间就行了
  • 对于多节点集群，还涉及到IP划分的问题，一个简单的方案是：在集群的CIDR为每个主机划分一个子网，Pod从所属主机的IP池申请一个IP即可。flannel就是这样的实现
  • 同节点上的Pod，只需要通过veth pair + linux bridge的方式即可实现通信
  • 跨节点的Pod，则需要进行协调，一般的实现方式有
    • 隧道协议：即网络插件直接将原IP包再包一层，在Node之间进行转发，到达目标节点后再拆包然后路由到目标Pod。隧道一般有一个发送前装包，发送后拆包的步骤，这一般通过tun设备实现。
    • 直接路由：直接配置路由表，纯转发，没有封包的动作，性能好。但这要求所有节点都必须在同一个物理网络下。如果跨物理网络了，则需要BGP边界网关协议
• Service负载均衡
  • 这个一般有两种实现方式：iptables和IPVS。都是配置一系列规则，但iptables本身是为防火墙而生，有规则麻烦效率低的缺点，在超大规模集群中这就是问题，IPVS是实现在内核层的负载均衡，专门用来负载均衡，效率高，但也有功能单一的缺点，注入NAT之类的功能还是需要iptables辅助
• Ingress应用层网关
  • 这就是一个纯应用层的东西，直接将Nginx改造成Nginx-Ingress-Controller就能实现。正是由于其所处的位置，与应用有很大关系，切入点比较好，因此产生了一大堆Ingress-Controller：Kong、ApiSix、Traefik。。。
• 服务发现
  • 即如何发现集群内的其它服务，有两种实现方式
    • 环境变量：将集群内的所有服务IP通过环境变量的形式注入
    • 域名解析系统：用域名的方式解析得到服务的IP
• 网络策略
  • 简单的实现也可以通过iptables实现
  • 但是更高效的可以通过eBPF实现，它能在没有多少性能损失的情况下实现对网络包的任意处理，低至4层，高至7层，可以说强大无比。Cilium就是在他的基础上开发的。

总结一下用到的底层技术

• Linux Network Namespace
• Veth pair
• Linux Bridge
• tun设备
• 隧道协议：IPIP、VXLAN等
• iptables
• IPVS
• eBPF
• DNS

K8s的网络组件

• Kube-proxy

• Kubelet

• API Server

• ETCD

• Scheduler

• RC

• CoreDNS

与网络相关的有

• Kube-proxy：其主要职责就是负责Service的实现，它定期拉取集群的网络配置，更新自己的规则。有三种工作模式

  • userspace：这种情况下，Kube-poxy自己就是负载均衡器
  • iptables：将配置的访问规则转换为本机的iptables规则，这种情况下负载均衡由iptables实现
  • IPVS：效率更高

• CoreDNS：负责域名解析系统

• CNI插件：CNI接口基本来说就两个

  • 为容器添加Network
  • 为容器删除Network

  所以他就是集群的IP管理系统，同时网络分配后，它还需要确保网络的可达性，毕竟网络分配方式是你规定的，自然也只有你知道如何才能访问到对应的网络。你看，都保证可达性了，网络策略就是在限制各种可达性，这不又得支持一下，所以总结起来就是

  • 为Pod分配IP地址
  • 保证Pod之间的连通性
  • 提供Pod之间的网络访问策略

Kube-proxy和CNI的关系？

Kube-poxy应该说是建立在CNI之上的，它不管Service背后的网络是否能够被访问到，只管将数据包转发过去就行了。保证这个数据包能够正确到达目的地是CNI插件的事情。

K8s网络的解决方案

通常所说的K8s网络解决方案，指的就是各种CNI插件。这是CNI插件的主页：https://github.com/containernetworking/cni。可以看到不只是Kubernetes采用了CNI，Open Shift、Mesos等都采用了CNI。

• Flannel：功能简单，因此配置简单，使用方便。但是也有性能一般、IP浪费等情况出现。这是元老级别的CNI插件
• Callico：工作在三层，即IP层，纯路由方式实现，因此速度应该比较快。纯三层的有点就是可以直接路由，没有NAT、封拆包等性能损耗的东西。但是规模稍大的集群，则需要通过BGP连接同集群下的两个数据中心
• Cilium：基础功能和Flannel差不多，但采用了eBPF，功能和性能都应该会非常强大。最为典型的一点是，它能够在内核中对7层数据做处理，这个就很强了。
• Weave：一个多主机网络，去中心化。没搞懂它特殊在哪里????

一般Flannel和Callico会被放在一起比较

K8s和Service Mesh之间的关系

我们可以看到，K8s的网络包括CNI插件解决的是最最基本的问题：可达性。但是在实际开发中，还有大量的应用层面的共性任务需要处理

• 日志采集
• 链路追踪
• 服务熔断和降级
• 灰度发布
• 。。。

Service Mesh就是为了解决这些问题出现的，云计算的发展趋势就是这样，逐步将底层共性的技术抽象出来，通过底座的形式提供，这种发展的终极形式看起来就是Serverless。当然，Serverless有冷启动、可靠性等固有缺点，因此只能用来提供弱业务的功能。强业务方面，短时间看就是K8s了。Service Mesh就是这一脉络的发展方向。

至于说Service Mesh和网络有什么关系呢？

我们知道，传统K8s的网络架构如下

• CNI为网络基座，提供基本可用性
• Service提供访问固定入口和负载均衡
• Pod作为最小的网络单元

Service Mesh在每个Pod中注入一个sidecar，相当于把Service融入到了每个Pod，这样管理起来更加灵活。与此同时，K8s的Service就可以不要了

• Kube-proxy拦截的是进入节点的流量
• sidecar拦截的是进入Pod的流量

是不是有点晕

网络的特殊性，使得能够拦截网络流量的组件能够做很多事，比如CNI看起来只是分配了网络，但还负责网络的可达性和访问策略，甚至有的CNI插件也会实现Service功能；Istio在每个pod注入的side car将Kubernetes Service替换掉了。看起来一个网络库能够实现所有K8s网络相关服务，但其实不是的，总体还是CNI插件提供基础网络能力；上层库如Envoy提供应用层能力。

• 说到将Service融入每个Pod，Cilium也做了类似的事，不过更进一步，它是在内核层面做这件事，Istio是通过用户态程序Envoy实现，相比之下效率慢了不少。那Envoy和Cilium的关系是什么呢？

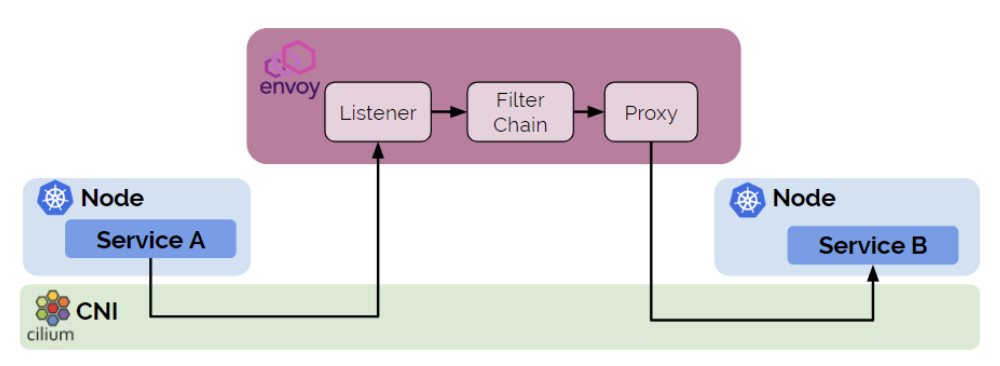

  还是一个应用层、一个网络基础层，它们之间的关系大概如下



• 有了Istio，还需要CNI插件吗？

  当然还是需要的，尽管Istio自己也有提供CNI插件，但那也是CNI插件呀。
