中国移动M5310 nbiot开发板连接onenet平台全过程

详细介绍一下中移m5310 nbiot开发板对接onenet云平台的全过程，简单实现了温湿度的采集，及数据上报与可视化显示。

一、M5310 nbiot开发板

1、CM1719_v2.1开发板

我在这里使用的是的CM1719_v2.1板子，介绍如下：

开发板简介

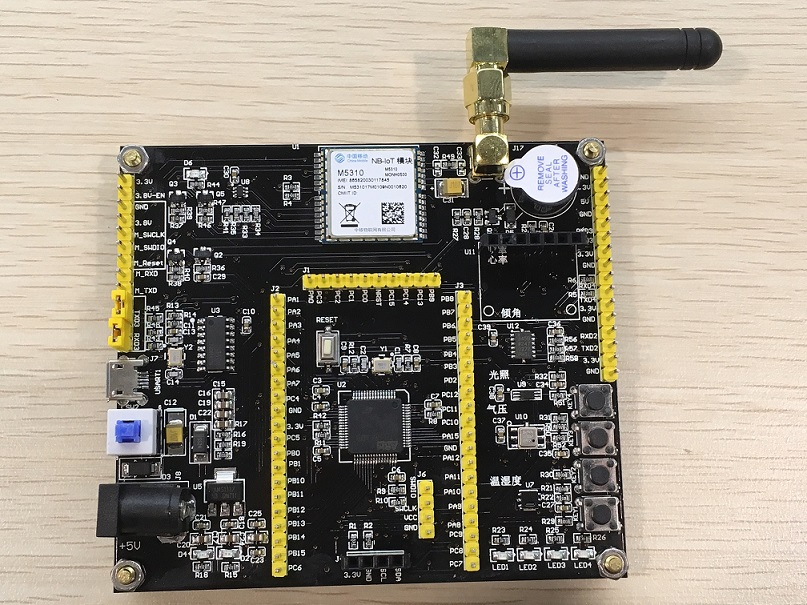

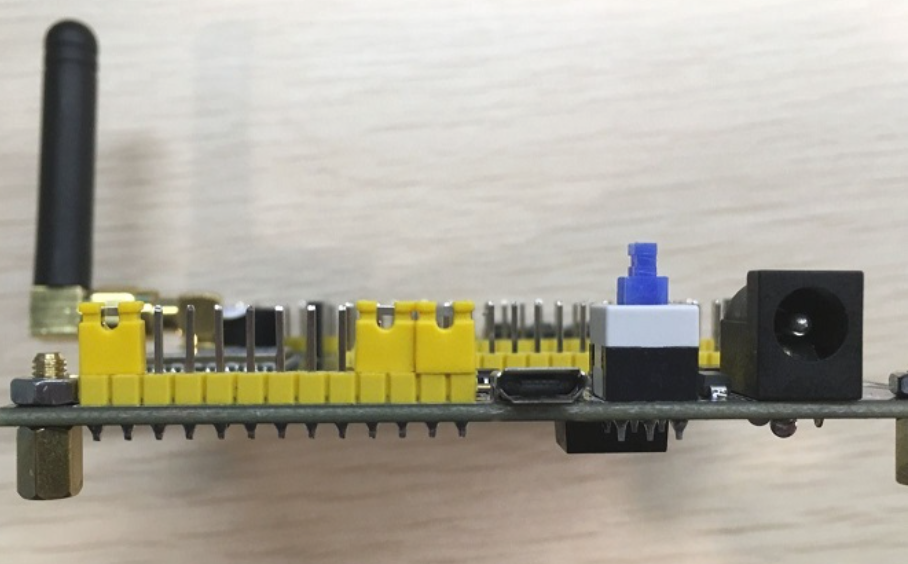

OneNET NB-IoT开发板v2.1采用高性能ARM Cortex-M3 32位微处理器STM32F103RET6，搭载中移物联网公司自主研发的M5310 NB模组(内嵌OneNET接入协议:CoAP+LwM2M协议），外围配备温湿度传感器、光照强度、气压、三轴加速度、蜂鸣器及按键等丰富的外设资源，并将STM32F103RET6的引脚全部引出，方便开发者和用户进行二次开发，由于使用了内置OneNET协议的NB模组M5310，用户使用简单AT命令即可完成开发板和OneNET的互联互通，硬件实物图如图所示。

2、需要准备的

必须要准备的配件：
（1）与onenet平台连接——必备中国移动的NB卡（插在板子后面的卡槽），注意不是普通的电话卡，是专门的nb卡。淘宝上有卖，几块钱可以买到一年套餐的。（卡欠费不可以用&&卡在其他设备激活过会被锁定）

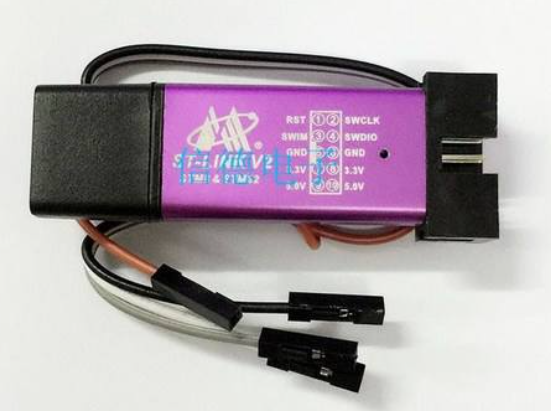

（2）stlink下载器——默认是带着的，不知道现在买还送不送

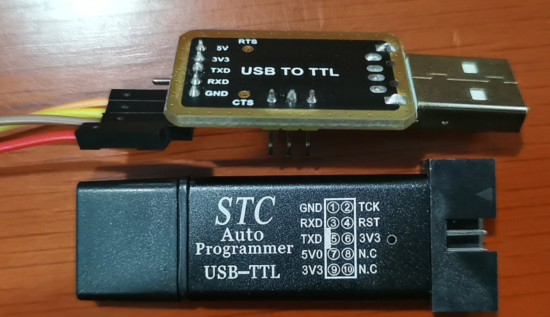

（3）USB-TTL串口——用来与上位机调试通信的。注意他和stlink长的很想，不要搞混了

也可以用上面那个没包装的模块，一个道理。
（4）自带的那根usb—type的线——他好像只能用来接收板子返回的数据，但usb-ttl的串口应该收发都可以的。

3、如何连接

如果不知道如何用杜邦线连接，可以看看。
（1）板子就不用说了，连上电源，插上卡就可以。
（2）下载器的话，连接板子的J6，也就是这里，按照上面标识的，一一对应连接即可。

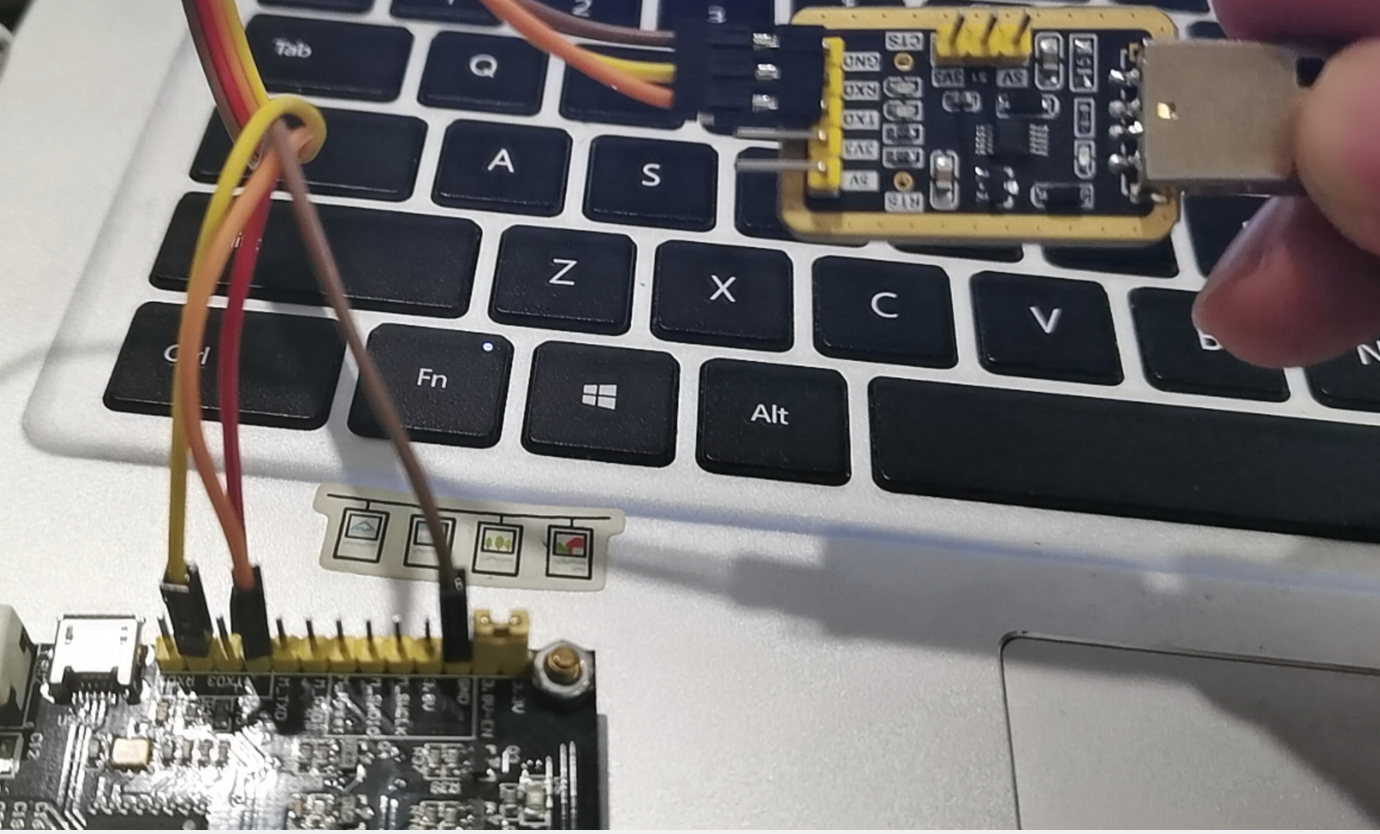

（3）usb-ttl的连接
连接板子的NB通信串口3，也就是这里，看不懂的可以按照颜色连接。板子因为有独立电源，所以就不需要连接模块的3.3v了。

（4）usb直接连接就行了

4、注意事项

（1）使用过程中为了实现了MCU和NB模组的串口通信，需要将J12引脚对和J14引脚对分别用跳帽短接；为了实现NB模组的自上电，需要将J10引脚对短接（也就是在上电自行传输数据时，需要这样短接）

（2）如果想要通过PC机调试M5310，则需要将M5310的串口单独接到上位机上，按照我上面的连接就可以。

二、通过AT指令调试设备

1、在onenet平台创建产品、添加设备

（1）登录 https://open.iot.10086.cn/
（2）点击控制台，这里我使用的是旧版（新旧数据不通的），我不知道为啥新版我调试不好，建议还是用旧版吧

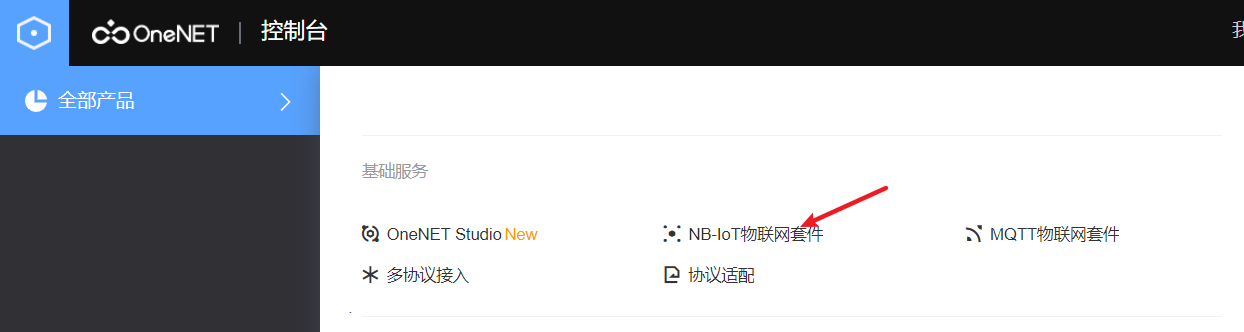

（3）因为我们用的移动自家的板子，所以直接选择产品，nbiot套件。

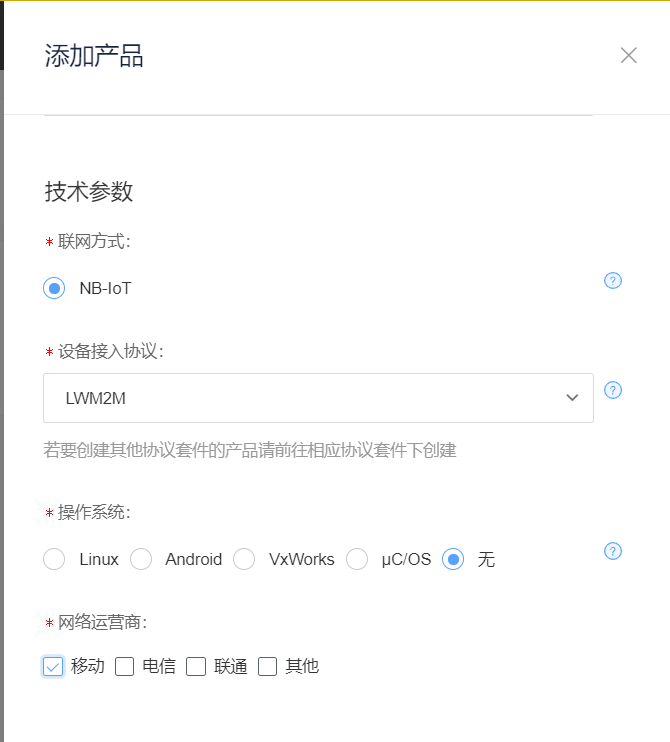

（4）点击添加产品，产品信息随便填，下面的选择nbiot，LWM2M协议，移动

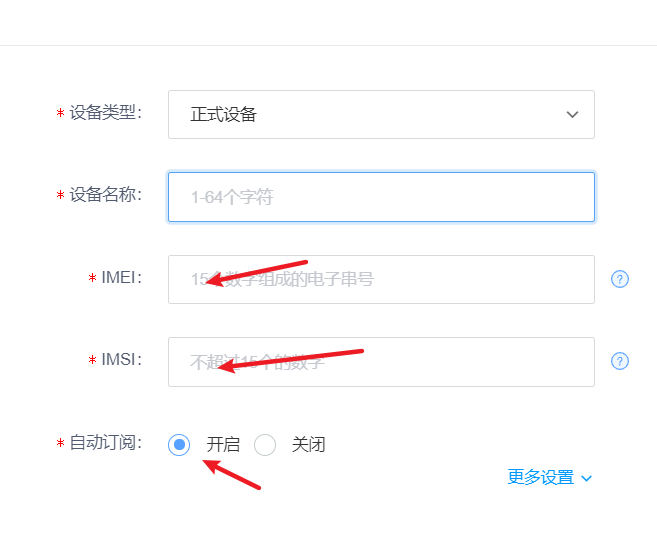

（5）创建了产品之后，我们还要创建设备。设备名称自己起。
IMEI：可以查看M5310模块，上面有标，也可以通过下面AT指令查询
IMSI：需要通过下面的AT指令来查（可以看了后面的再来创建设备）
自动订阅：选择开启
上面的两个码，决定了能否成功的连接onenet！！！

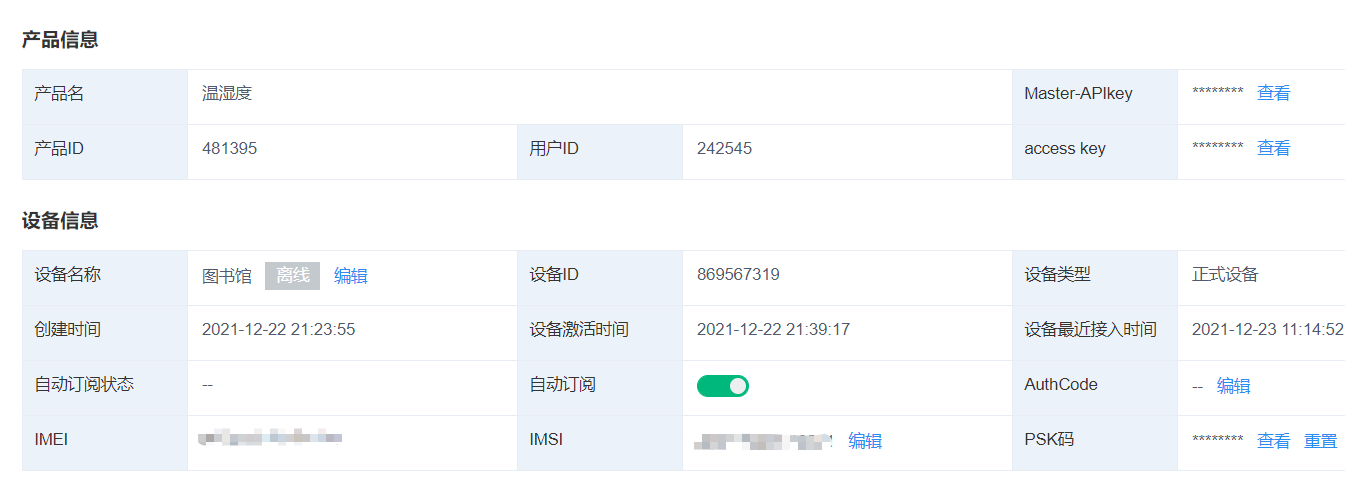

（6）至此，创建成功

2、通过AT指令调试设备

（1）首先试用usb-ttl模块连接到上位机，打开串口调试助手，设置波特率（115200还是9600自己看，没乱码就行）

（2）连接好，上电后，会输出m5310的型号与ok，说明连接成功

（3）初始化，下面的都没有问题说明成功
AT：模块正常开机启动测试，正常返回OK。
AT+CIMI：查询NBcard卡号
AT+CSQ：查询信号质量，返回“+CSQ:信号,99”，如“+CSQ:14,99”；
注意：若显示“99，99”，则表示无信号，可能为卡被异常锁定或天线等原因。越大说明信号越好
AT+CEREG? ：判断PS域附着状态，返回+CEREG:0,1
注意：该模组不支持常规电话通讯卡，电话卡返回”+CEREG:0,2“，后续是无法连上OneNet的，只有正常NB卡才能正确返回并通信。
AT+CGATT？:查询模组PS附着状态，正常返回+CGATT:1
AT+CIMI：识别 SIM 卡的IMSI（这里可以获得上面需要的imsi）
AT+CSCON=1 //打开信号提示自动上报
AT+CEREG=1 //打开注册信息自动上报
（4）生成模组侧设备注册码，用于告诉onenet你是谁你要连接哪个设备
模组侧设备创建使用 AT+MIPLCONF 指令，其使用格式为：
AT+MIPLCONF=,,,
其中，
指示部分总数据长度，按照ASCII计数；
具体的设备配置数据，满足配置结构体规范；
配置数据分片参数；
配置数据流结束符。
使用OneNET平台的专用配置工具OneNET_config_v1.2.exe进行注册码生成，用DOS命令串口打开OneNET_config_v1.2.exe工具并按如下格式填写数据：

按回车键生成对应的数据：

（5）将生成的注册码发送到M5310：
AT+MIPLCONF=71,10000000B80B00001900636F61703A2F2F3138332E3233302E34302E33393A353638331F003836323031383130323931353232303B343630303430323336373039313232050501,1,1
0
OK
0为
（6）订阅Object 组 配置
命令格式：AT+MIPLADDOBJ=ref,objectid,instanceid
objectid代表的类型可参考IPSO 资源模型http://www.openmobilealliance.org/wp/OMNA/LwM2M/LwM2MRegistry.html
如发送：AT+MIPLADDOBJ=0,3303,0（温湿度传感器）
（7）模组侧发起登录
AT+MIPLOPEN=0,15
上述指令中，30 代表登录超时时间；如果超过该时间，模组还未接收到平台的登录响应，模组则会上报登录失败的通知。

登录结果上报：
模组上报登录请求，服务器收到登录请求数据之后，会根据数据内容，返回本次登录结果；如果登录失败，或者登录超时，模组都会上报登录失败的响应。
登录成功上报打印如下：
+MIPLOPEN:0,1
登录失败上报打印如下：
+MIPLOPEN:0,0
需要注意的是， 如果在注册码中的 debug参数设置为非0，则在登录过程中，除了上报登录信息之外，还会应显示对应debug 等级的数据内容。
登录成功后，onenet会显示在线：

（8）、向OneNET平台发送数据

这里使用不带ackid方法上报：
AT+MIPLNOTIFY=0,3303,0,5700,4,“24.5”
OK
至此，onenet平台即可收到数据（但这个数据是自行指定的，是假的）

3、AT命令总结

1、上电检查流程
(1) AT //判断模组是否上电开机成功
(2) AT+CSQ //信号质量检查
(3) AT+CEREG? //判断 PS 域附着状态，标识位返回 1 或 5 表示附着正常
(4) AT+CGATT? //检查模组 PS 附着状态
2、模组侧设备创建及资源订阅，登录流程
(1) AT+MIPLCONF=72,1003000………. 3033393639050501,1,1//设置模组侧设备注册码
(2) AT+MIPLADDOBJ=0,3200,0 //订阅 Object 3200 资源设置
(3) AT+MIPLNOTIFY=0,3200,0,5505,6," E309C82FE6 ",1 //订阅 Resource 5500 资源设置
(4) AT+MIPLOPEN=0,30 //设备登录到 OneNET 平台

3、OneNET 数据收发流程
(1) AT+MIPLNOTIFY=0,3200,0,5505,6," E309C82FE6 “,1 //数据上传
(2) AT+MIPLREAD=0,60204,3200,0,5505,” E309C82FE6 ",1 //Read 操作回复流程
(3) AT+MIPLWRITE=0,62069,1 //Write 操作回复流程
(4) AT+MIPLEXECUTE=0,46081,1 //Execute 操作回复流程

4、模组侧设备注销流程
(1) AT+MIPLCLOSE=0 //登录注销流程
(2) AT+MIPLDELOBJ=0,3200,0 //模组侧订阅资源列表释放
(3) AT+MIPLDEL=0 //模组侧通信实例删除

三、采集数据并上传

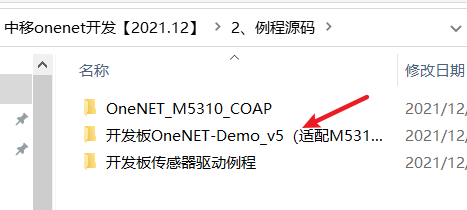

（1）这里用到这个例程，sp3说明适用于sp3的m5310固件，如何升级，文档中有。

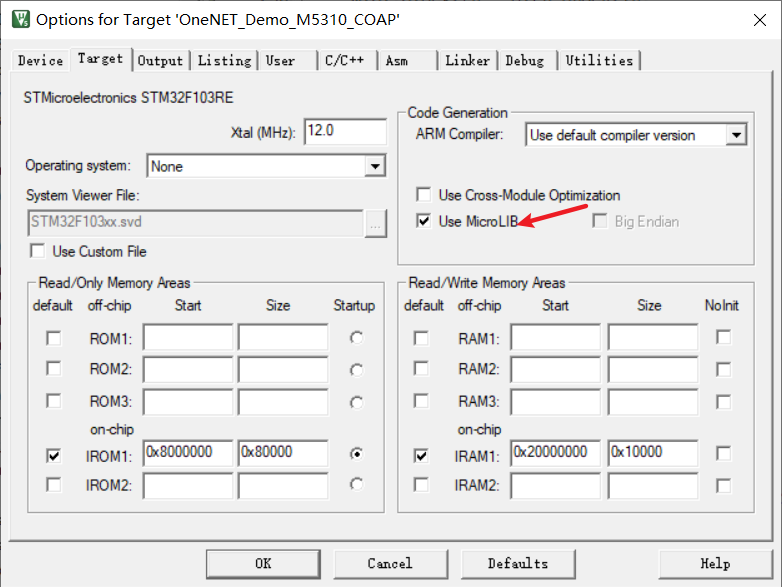

（2）keil导入项目，设置一下target，debug识别到stlink说明正常

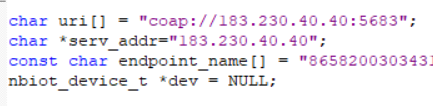

修改示例中的参数，这里的conf是用程序生成的，和用config.exe生成的一样

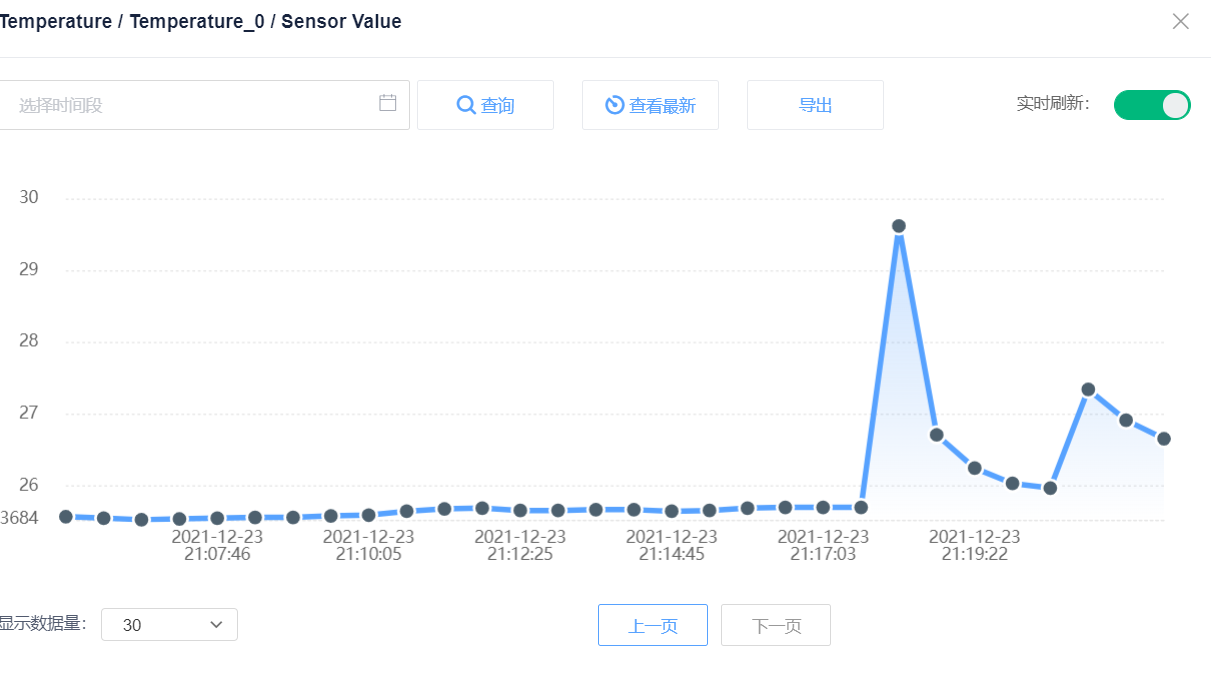

（3）烧录之后，上电，打开串口，启动成功，这时平台显示在线，并且可以接收到数据，说明成功！

四、总结

自己摸索了几天，遇到了挺多的问题，最后也解决了，在这过程中参考了一些教程，如下：
（1）onenet官方教程
（2）csdn博客1
（3）csdn博客2、
（4）csdn博客3
