概述

前言

本文讲解所有采用MT2625设计的NBIOT模组ME3616对接OneNET，适用所有所有采用MT2625设计的NBIOT模组。MT2625内置OneNET SDK，采用CoAP+LwM2M协议对接OneNET云平台，对接会涉及到LwM2M协议的对象和资源注册表，请参考OMA LightweightM2M (LwM2M) Object and Resource Registry。

采用STM32作为主控，通过串口与ME3616通信，控制ME3616对接OneNET，将采集到的温度数据上报OneNET。代码在GitHub：https://github.com/sanjaywu/OneNET_ME3616_DEMO

一、创建NB产品和设备

1、到OneNET平台注册一个OneNET账号

1.1、点击右上角的“注册”:

1.2、完成如下信息填写，然后点击“立即注册”：

2、创建NB产品

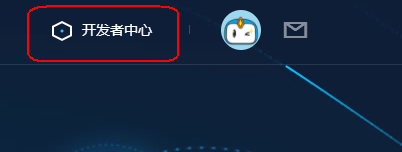

2.1、点击右上角“开发者中心”：

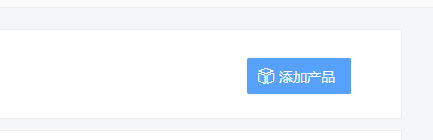

2.2、点击右上角“添加产品”：

2.3、填写产品信息，联网方式选择NBIOT，然后点击确定：

3、添加设备

3.1、点击刚刚创建好的产品：

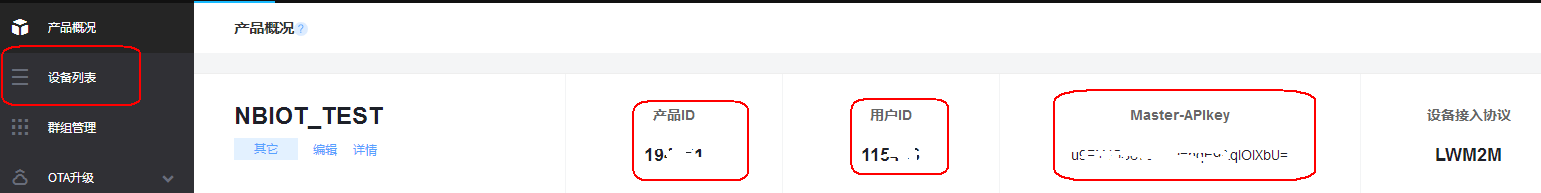

3.2、看到有产品ID和APIKey等信息，然后我们点击设备列表：

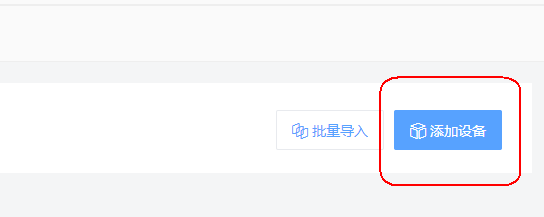

3.3、在设备列表面我们点击添加设备，并填写设备信息：

设备信息选择“正式设备”，Auth_Code可不填，是否自动订阅选择“是”，然后点击确定。

IMEI查询命令：向设备终端发送AT+CGSN=1，IMSI查询命令：向设备终端发送AT+CIMI

二、NB模组与OneNET对接

1、连接OneNET平台设备

1.1、创建一个通信实例设备，该指令目前只允许拥有 1 个实例：

AT+MIPLCREATE


+MIPLCREATE: 0

OK

1.2、向通信套件添加 object 组：

AT+MIPLADDOBJ=0,3303,3,"100",2,0

OK

1.3、发起注册请求

AT+MIPLOPEN=0,90

OK

+MIPLEVENT: 0, 1

+MIPLEVENT: 0, 2

+MIPLEVENT: 0, 4

+MIPLEVENT: 0, 6

+MIPLOBSERVE: 0, 70343, 1, 3303, 2, -1

+MIPLOBSERVE: 0, 70343, 1, 3303, 2, -1

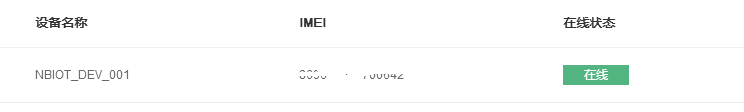

1.4、在OneNET可查看到设备在线：

1.5、回复OneNET下发的Observe 请求：

AT+MIPLOBSERVERSP=0,70343,1

OK

+MIPLDISCOVER: 0, 4808, 3303

+MIPLDISCOVER: 0, 4808, 3303

1.6、回复OneNET下发的Discover请求：

AT+MIPLDISCOVERRSP=0,4808,1,9,"5700;5701"

OK

2、数据上报

2.1、用户上报数据：

AT+MIPLNOTIFY=0,70343,3303,2,5700,4,,25.3,1,1

OK
AT+MIPLNOTIFY=0,70343,3303,2,5701,1,14,"degree celsius",0,0

OK

注意：这里的msgid为+MIPLOBSERVE: 0, 70343, 1, 3303, 2, -1的msgid。

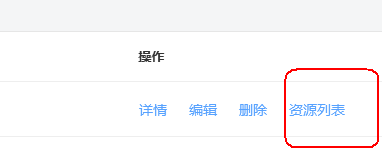

2.2、在平台查看上报的资源详情：

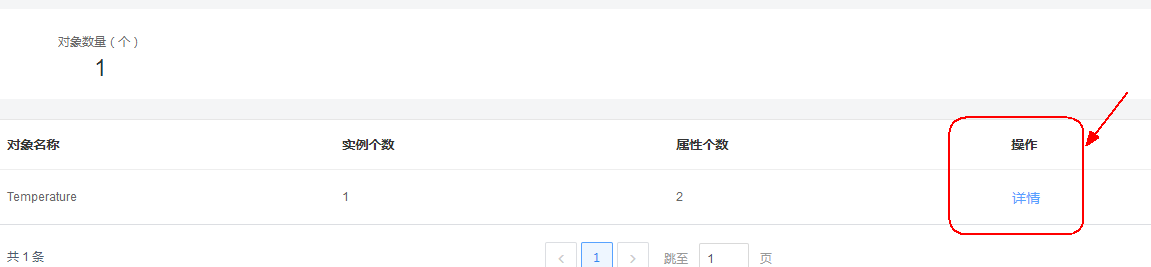

点击详情：

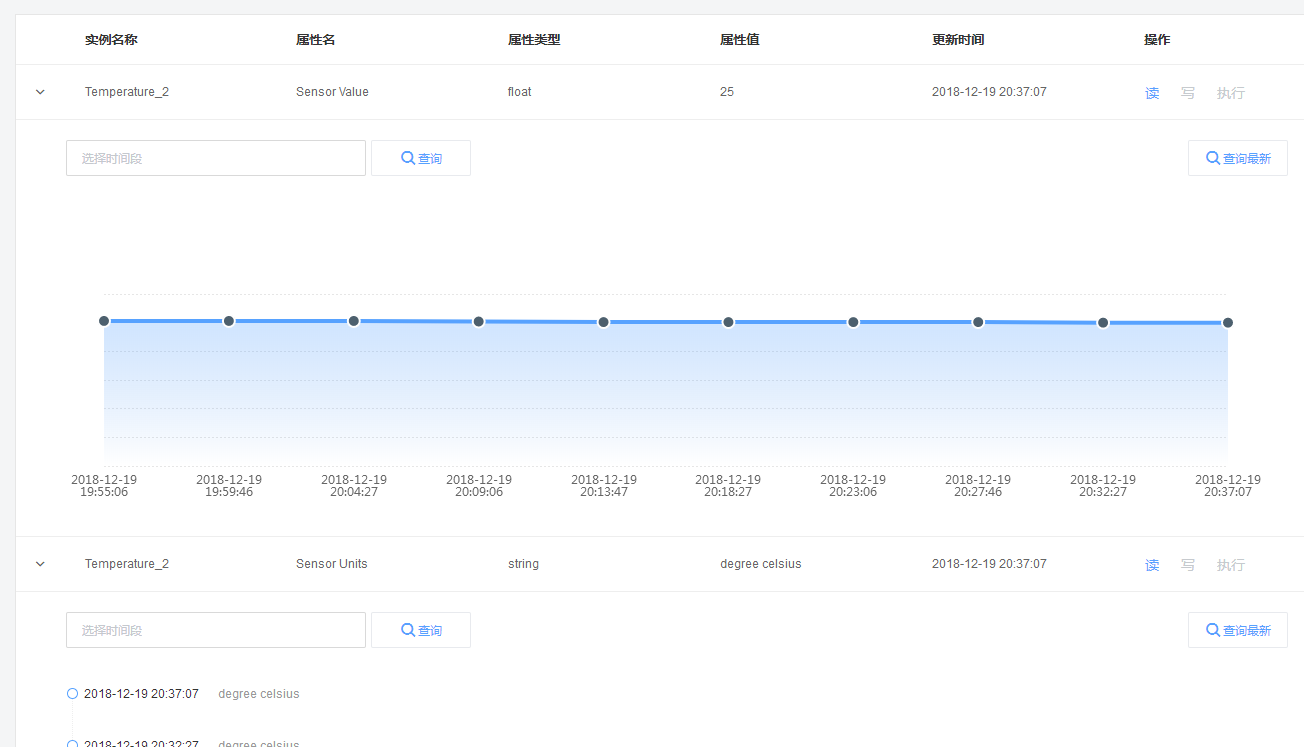

查看上报的数据：

3、设备管理

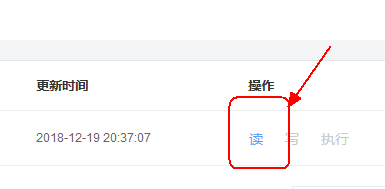

3.1、read 操作，在平台资源列表下点读操作图标：

点击后模组收到如下信息：

+MIPLREAD: 0, 65315, 3303, 2, 5700

回复OneNET平台下发的READ请求：

AT+MIPLREADRSP=0,65313,1,3303,2,5700,4,,20.3,0,0
OK

3.3、write操作

我创建的这个object没有write操作，在此，举例3308这个object：

（1）点击“写”图标，并在弹出的方框内输入值，模组会收到类似如下信息：

（2）回复OneNET平台下发的WRITE请求：

AT+MIPLWRITERSP=0,19563,2
OK

4、设备注销

4.1、发起注销请求：

AT+MIPLCLOSE=0        //设备向平台发起注销请求
OK
+MIPLEVENT: 0, 15     //注销成功

4.2 、删除建立的object：

AT+MIPLDELOBJ=0,3303
OK

4.3、销毁建立的 OneNET 平台通信实例：

AT+MIPLDELETE=0
OK

同时可在OneNET看到设备离线状态：

三、举例有“写”操作的object对接

AT+MIPLCREATE


+MIPLCREATE: 0

OK
AT+MIPLADDOBJ=0,3308,3,"100",2,0

OK
AT+MIPLOPEN=0,90

OK

+MIPLEVENT: 0, 1

+MIPLEVENT: 0, 2

+MIPLEVENT: 0, 4

+MIPLEVENT: 0, 6

+MIPLOBSERVE: 0, 70343, 1, 3308, 2, -1

+MIPLOBSERVE: 0, 70343, 1, 3308, 2, -1
AT+MIPLOBSERVERSP=0,70343,1

OK

+MIPLDISCOVER: 0, 4808, 3308

+MIPLDISCOVER: 0, 4808, 3308

+MIPLDISCOVER: 0, 4808, 3308
AT+MIPLDISCOVERRSP=0,4808,1,9,"5900;5750"

OK
