Simulink代码生成（三）——rtw文件（代码生成的中间产物）

一、代码生成过程

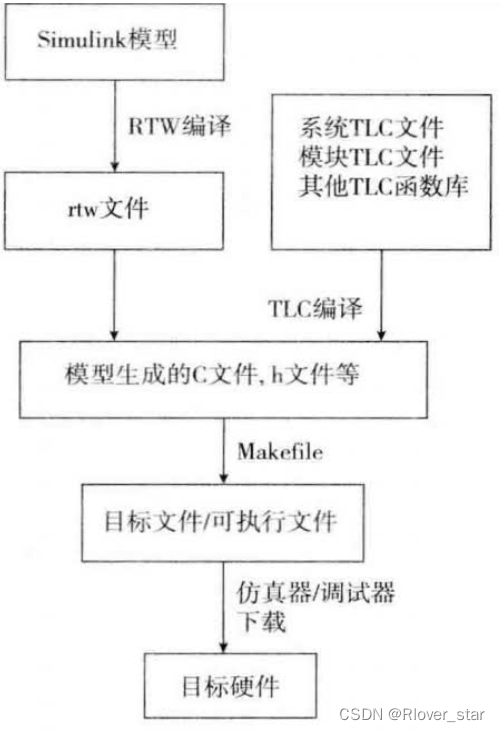

代码生成过程如下：
首先通过rtwbuild 命令将编译模型为rtw 文件，Simulink Coder 中的目标语言编译器(Target Language Compiler) 将rtw 文件转换为一系列的源文件， 这个过程中T LC 所使用的文件包括3类： 系统目标文件（ ert.tlc ， grt.tlc 等） 、模块的目标文件（ 如与S 函数配套的TLC 文件） 和支持代
码生成的TLC 函数库等文件。模型的源代码全部生成之后， 可以使用Simulink 提供的模版自动生成makefile 来编译链接得到目标文件， 也可以将生成的源代码加入到目标芯片所使用的编译集成环境IDE 的工程项目中去， 使用IDE 编译链接， 最终通过仿真器下载到目标硬件中进行实机运行。

1. 模型建完后，通过rtwbuild(Ctrl+B)进行编译
2. 生成中间产物rtw文件
3. 通过目标语言编译器（tlc语言）将rtw文件转换为源文件
4. 通过makefile编译成可执行文件
5. 调用IDE编译链接下载到目标硬件中

二、model.rtw文件解读

rtw文件是一个类似结构体的文件，可以通过层级的方法进行解读，通过类似结构体的“ . ”进行访问。
从以下内容可知，模型包含4中类型的模块，这里有Input Output Gain Switch。

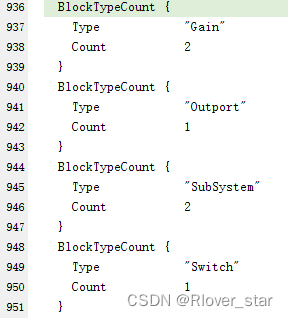

这里记录的是模型Gain，Input等的个数。Switch的两个输入是以原子子系统的方式呈现的，所以这里包含2个子系统。

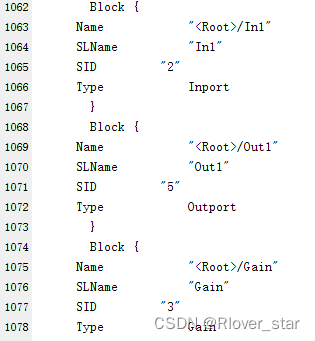

以下是对block进行描述，一个block包含四个部分Name，SLName，SID（模型添加的顺序），Type

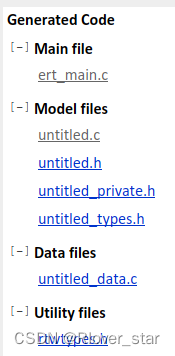

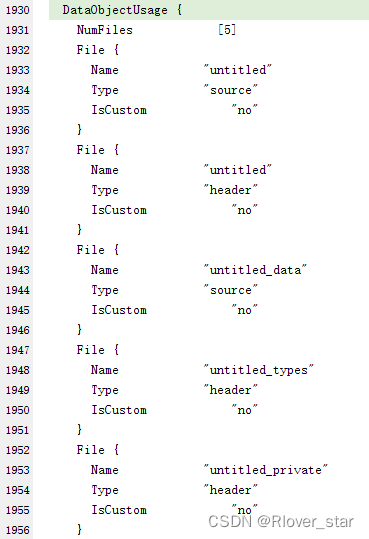

从以下内容可知生成文件的结构，这里显示生成了5个文件，实际上这里有6个文件，rtwtypes.h是通用的，所以没算到这里面（不同的版本也许有不同，旧版本生成6个文件）。
untitled.c
untitled.h
untitled_data.c
untitled_types.h
untitled_private.h

注意：我们通常不需要关注rtw文件，因为tlc文件最后会帮我解析rtw文件。
