概述

OMNET++是veins车载通信仿真框架学习过程中，必须要掌握的，之前自己也没有对其进行系统的学习，在这里只是简单对其进行介绍，并通过网上学习的例子进行讲解，使大家大体对其有一个了解。

OMNET++介绍

OMNET++是一款面向对象的离散时间网络模拟器，它主要由如下几个部分组成：

网络拓扑描述文件：定义网络拓扑结构 .ned文件

消息定义文件：定义消息成员变量等

简单模块源：简单模块的行为定义文件.cc和.h文件

仿真内核：OMNET提供的仿真类库

用户接口：用于仿真运行时调试，演示

简单的文字描述，估计大家根本无法明白到底是什么意思，下面用一个例子来进行一个简单网络的仿真。

简单例子

1.新建项目：

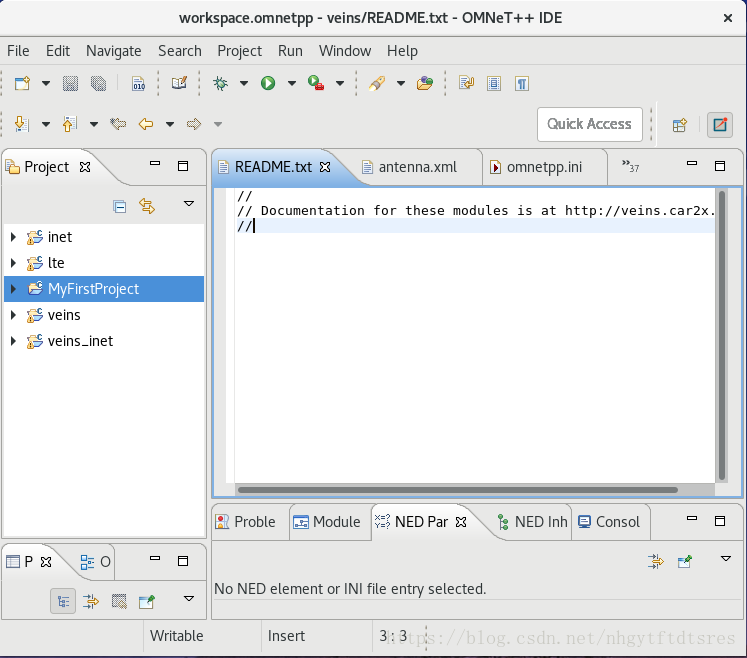

点击左上角 File-->New-->OMNET++ Project填写项目名字（Project name）:MyFirstProject，点击next选择Empty project-->finish,这样在左侧Project Explorer 就会出现MyFirstProject项目；

通常情况下一个项目需要拥有如下三类文件：

网络描述文件.ned文件

网络定义文件C++文件

网络初始化文件.ini文件

下面就建立上面的三类文件

2.建立.ned网络描述文件

项目点击右键new-->Simple Module 在File name 中填写文件名：simpleNetwork.ned，点击finish，选在项目中就会出现simpleModule.ned文件和对应的.cc和.h文件；

2.1建立简单模块

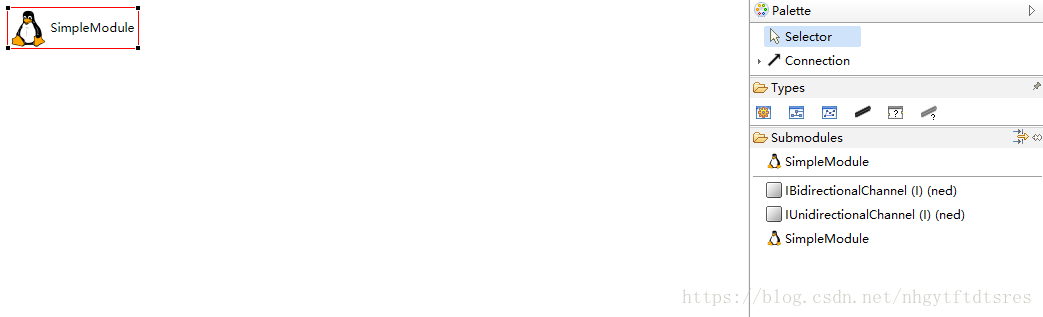

双击SimpleNetwork.ned模块，在Types中选择第一个（Simple Module--Create a simple module type）在左边生成一个简单模块，并右键修改名字SimpleModule和相应属性，点击在文本框右下角的Source，在文件中写入如下内容：

simple SimpleModule
{
    gates:
        input in;//添加一个接收门
        output out;//添加一个发送门
}

其中门（gates）实现模块的连接，OMNET++支持单向的简单线路，因此有输入门和输出门，消息从输出门发出，在输入门接收。

2.2建立网络

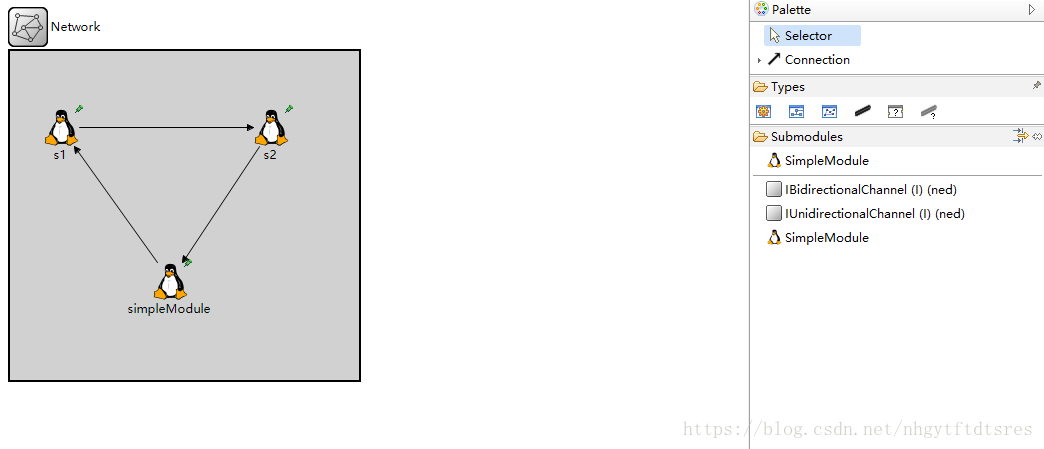

项目点击右键new-->Network description Files建立network.ned文件，在Types中选择第三个Network在左侧生成Network，同样右键属性修改相应内容，如名字，并将左侧在2.1生成的简单模块拖入network中右键属性修改模块名称，点击左侧Connection,连接各个模块，得到如下网络结构：

在source中代码如下：

network Network
{
    @display("bgb=349,329");
    submodules:
        s1: SimpleModule {
            @display("p=51,76");
        }
        s2: SimpleModule {
            @display("p=261,76");
        }
        s3: SimpleModule {
            @display("p=160,230");
        }
    connections:
        s1.out --> {delay=100ms;} -->  s2.in;
        s2.out --> {delay=100ms;} -->  s3.in;
        s3.out --> {delay=100ms;} -->  s1.in;
}

其中{delay=100ms;}代表消息传输延迟100ms发送

3 定义.cc文件

打开simpleModule.cc文件；会发现里面有

void SimpleModule::initialize()和void SimpleModule::handleMessage(cMessage *msg)两个函数，第一个为初始化函数，其含义为该模块初始化时所需要执行的操作，第二个为消息处理函数，当该模块收到消息后所需要执行的操作，编写内容如下：

#include "simpleModule.h"

Define_Module(SimpleModule);

void SimpleModule::initialize()
{
    // TODO - Generated method body
    if (strcmp("s1", getName()) == 0) {
              cMessage *msg = new cMessage("spMsg");
              send(msg, "out");
    }

}

void SimpleModule::handleMessage(cMessage *msg)
{
    // TODO - Generated method body
    send(msg, "out"); // send out the message
}

在initialize()中的if条件语句表达式含义为在初始化过程中，当该模块名字为s1时，就要生成消息msg，并通过函数send()将该消息通过发送门out发送出去；

在handleMessage()中表达的含义为一旦从接收门接收到消息后，该模块所需要执行的操作（代码内容为将消息从发送门发送出去）
