概述

三、分频电路

　　（1）简单的计数器

　　计数器实质是对输入的驱动时钟进行计数，所以计数器在某种意义上讲，等同于对时钟进行分频。例如一个最大计数长度为N=2^n(从0计数到N-1)的计数器，也就是寄存器位数位n,那么寄存器最高位的输出为N=2^n分频，次高位为N/2分频...例如下面的代码：

module test#(parameter N=3)(


input clk,
input rst_n,
output clk_div
);




reg [N-1:0] div_reg        ;//分频计数器
always @(posedge clk or negedge rst_n)
    if (rst_n == 1'b0 )
        div_reg    <= 0 ;
    else
        div_reg    <= div_reg + 1'b1 ;


assign clk_div = div_reg[N-1] ;


endmodule

 该代码描述的将一个3位的计数器最高位输出，也就是计数长度为8（计数从0~7）波形如下所示：　

可以看到最高位的输出为输入时钟的8分频。



　　当N不是2的整数次幂时，即N≠2^n时，从0计数到N-1，其最高位作为时钟输出（占空比不一定为 1：1）是输入时钟的1/N，也就是N分频。我们来举个例子，比如最大计数长度为5的计数器,即从0计数到4后又返回0，那么需要定义一个三位的寄存器。寄存器的计数过程为：

　　000-001-010-011-100-000-001-010-011-100-000-001-010-011-100-000-001-010-011-100······

我们取最高位，得到的信号变化就是：

　　0-0-0-0-1-0-0-0-0-0-1-0-0-0-0-1-0-0-0-0-1···

 代码如下所示：

module test#(parameter N=3)(
input clk,
input rst_n,
output clk_div
);




reg [N-1:0] div_reg        ;//分频计数器
always @(posedge clk or negedge rst_n)
    if (rst_n == 1'b0 )
        div_reg    <= 0 ;
    else if(div_reg == 3'd4)//从0计数到4，然后返回到0,5分频
        div_reg    <= 0;
    else
        div_reg    <= div_reg + 1'b1 ;




assign clk_div = div_reg[N-1] ;


endmodule

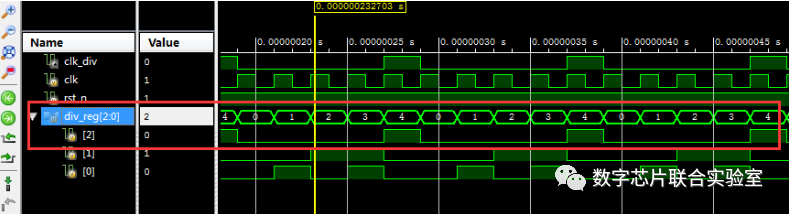

仿真波形如下所示：

由此可以看到，每一个分频后的时钟周期=5倍原来的时钟周期，因此是5分频。

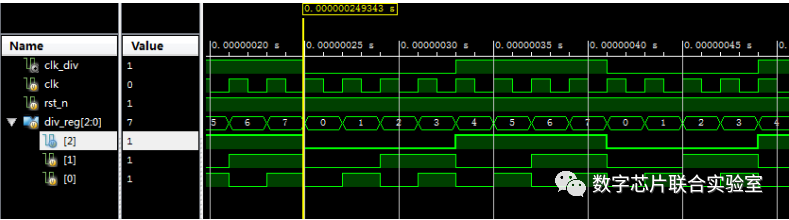

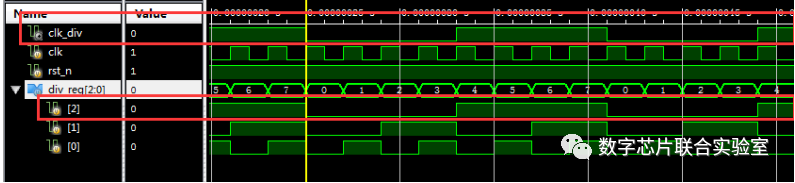

　　那么这个情况是不是也可以包含第一种情况呢？我们那设置为8分频看看，即前面的3'd4改成3'd7，得到的仿真波形如下所示：

可以看到，计数器的最高位输出也是输入频率的1/N。

 因此我们得到结论：一个最大计数长度为N(从0计数到N-1)的计数器，其最高位的输出，是输入频率的N分频。

　　通常 ASIC 和 FPGA 中，时钟都是全局信号，都需要通过 PLL 处理才能使用，但某些简易场合，采用计数器输出时钟也是能够使用的，只是需要注意时序约束。



　　（2）偶数倍分频（占空比50%）

 　　偶数分频，也就是2分频、4分频、6分频...这个还是比较简单的，N（N当然是2的倍数）分频，那么计数到N/2-1，然后时钟翻转：

 例如N=6时，代码如下所示：

module test#(parameter N=6)(
input clk,
input rst_n,
output clk_div
);
reg div_reg ;
reg [N-1:0] div_cnt        ;//分频计数器
always @(posedge clk or negedge rst_n)
    if (rst_n == 1'b0 )begin
        div_cnt    <= 0 ;
        div_reg    <= 0 ;
    end
    else if(div_cnt == (N/2 - 1))begin
        div_cnt    <= 0;
        div_reg    <= ~div_reg ;
    end
    else
        div_cnt    <= div_cnt + 1'b1 ;




assign clk_div = div_reg ;

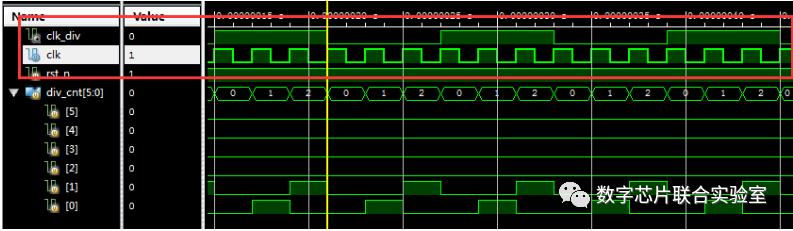

仿真波形如下所示：

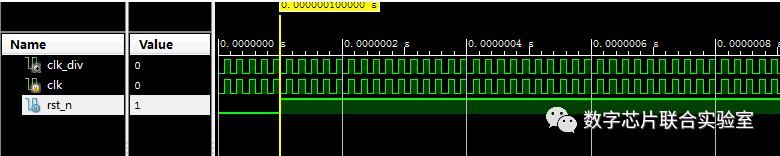

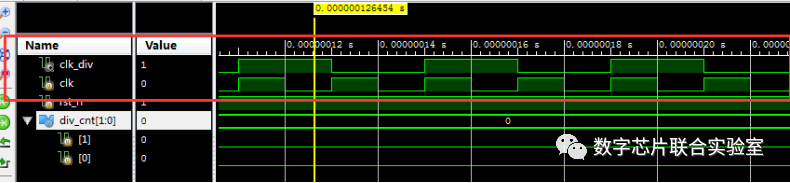

当N=2的仿真波形如下所示：

　　（3）奇数倍分频

　　　　①占空比接近50%

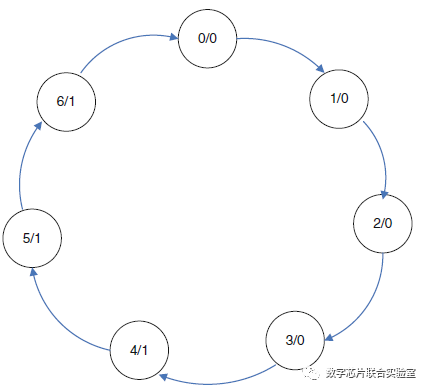

 　　对于占空比不是50%的计数分频，我们可以直接用上面的计数器方法，这里就不说了，我们介绍其他接近50%的占空比的方法，比如下面使用的状态机分频：

　　

　　　

上图的状态机除了用一般的状态机设计方式之外，我们也可以用简单的计数器实现，这种方法如下所示：

　　假设时钟分频是N,则设置一个计数器，计数长度是N(即从0计数到N-1)，然后在计数器为计数到(N-1)/2的时候，翻转一下分频时钟信号；在计数器计数到为N-1的时候，再翻转一下时钟。

代码如下所示：

module test#(parameter N=3)(//N分频，这里是3分频
input clk,
input rst_n,
output clk_div
);




reg [N-1:0] div_cnt        ;//分频计数器
reg div_reg ;
always @(posedge clk or negedge rst_n)begin
    if (rst_n == 1'b0 )begin
        div_cnt    <= 0 ;
        div_reg        <= 1 ;
    end else if (div_cnt == (N-1)/2)begin//计数到(N-1)/2，进行翻转和继续计数
        div_reg        <= ~div_reg;
        div_cnt    <= div_cnt + 1'b1 ;
    end else if ( div_cnt == (N-1) )begin//计数到N-1，进行清零和翻转
        div_cnt        <= 0 ;
        div_reg        <= ~div_reg;
    end else
        div_cnt    <= div_cnt + 1'b1 ;




end
assign clk_div = (N == 1)?clk:div_reg ;//注意这里


endmodule

代码中我们需要注意，在N= 1的情况，也就是不分频的情况。仿真电路如下图所示：

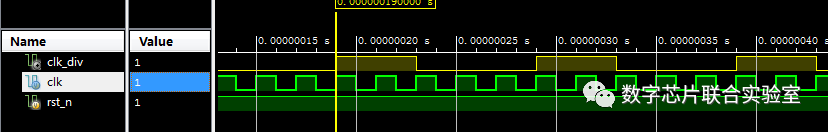

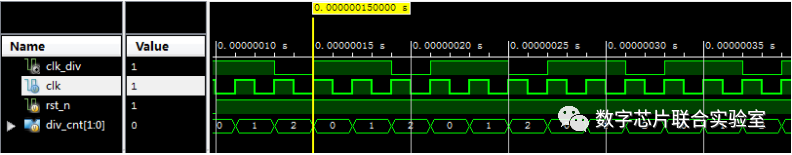

3分频，N = 3：

5分频，N= 5 ：

不分频，即N=1的仿真如下所示：

②占空比50%

产生具有50%占空比的奇数分频时钟的算法如下所示，假设N分频（N是计数）：

　　设置一个计数长度为N的上升沿计数器，和一个信号寄存器;信号寄存器在上升沿计数器为（N-1)/2的时候进行翻转，然后再在计数到N-1的时候进行翻转（这里相当于得到一个N分频信号A）。

　　再设置一个计数长度为N的下降沿计数器，和另一个信号寄存器;信号寄存器在下降沿计数器为（N-1)/2的时候进行翻转，然后再在计数到N-1的时候进行翻转（这里相当于得到一个N分频信号B）。

　　将A和B相或就可以得到占空比50%的奇数分频信号；代码实现如下：

module test#(parameter N=5)(//N分频
input clk,
input rst_n,
output clk_div
);


reg sig_r ;//定义一个上升沿翻转的信号
reg sig_f ;//定义一个下降沿翻转的信号
reg [N-1:0]    cnt_r;//上升沿计数器
reg [N-1:0]    cnt_f;//下降沿计数器


wire clk_f ;
assign clk_f = ~clk ;//用来触发下降沿计数器的时钟
                    //由于同时使用上升沿和下降沿触发器不好，因此我们为同一边沿，都使用上升沿触发
                    //只不过是将时钟进行反向
always @(posedge clk or negedge rst_n)begin//上升沿计数
    if(rst_n == 1'b0)begin
        sig_r    <= 0 ;
        cnt_r    <= 0 ;
    end else if( cnt_r == (N-1)/2 )begin
        sig_r    <= ~sig_r ;
        cnt_r    <= cnt_r + 1 ;
    end else if ( cnt_r == (N-1) )begin
        sig_r    <= ~sig_r ;
        cnt_r    <= 0 ;
    end else
        cnt_r    <= cnt_r + 1 ;
end


always @(posedge clk_f or negedge rst_n)begin//下降沿计数
    if(rst_n == 1'b0)begin
        sig_f    <= 0 ;
        cnt_f    <= 0 ;
    end else if( cnt_f == (N-1)/2 )begin
        sig_f    <= ~sig_f ;
        cnt_f    <= cnt_f + 1 ;
    end else if ( cnt_f == (N-1) )begin
        sig_f    <= ~sig_f ;
        cnt_f    <= 0 ;
    end else
        cnt_f    <= cnt_f + 1 ;
end


assign clk_div = sig_f || sig_r ;




endmodule

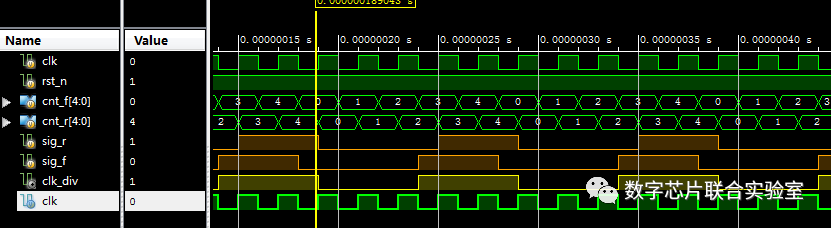

仿真波形如下所示：

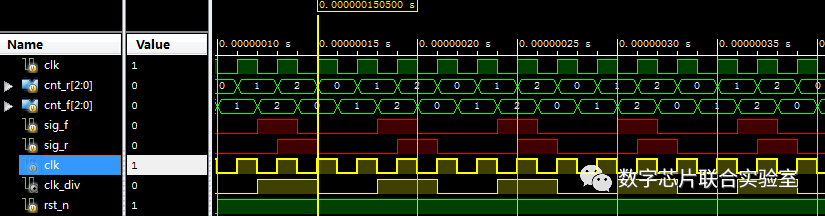

3分频：

5分频：

（4）任意整数倍分频(接近50%)

　　在前面中，我们知道了一个最大计数长度为N(从0计数到N-1)的计数器，其最高位的输出，是输入频率的N分频，因此最简单的任意分频电路就是设计一个计数器，然后最高位输出就是分频的频率了。虽然这这种方法很简单，但是很显然，这种方法的占空比是很糟糕的。因此我们要用其他的方法，也就是用其他的组合方式。

　　　①占空比接近50%任意整数分频

　　这种方法是取自偶数分频和奇数分频里面的接近50%占空比，实现的代码如下所示：

module test #( parameter cfactor= 5)(
  input clk,
  input rst_n,
  output clk_div
);
reg clk_loc;
//reg [15:0] cnt;//allowed maximum clock division factor is 65536
reg [7:0] cnt;//allowed maximum clock division factor is 256




assign clk_div = (cfactor==1)? clk : clk_loc;
//assign clk_div = ((rst==1) || (cfactor==1))? clk : clk_loc;




always@(posedge clk or negedge rst_n)
  if(!rst_n)begin
    cnt <= 'd0;
    clk_loc = 1;
  end
  else begin
    cnt <= cnt + 1'b1;
    if(cnt==cfactor/2-1)
      clk_loc = 0;
    else if(cnt==cfactor-1) begin
      cnt <= 'd0;
      clk_loc = 1;
    end
  end




endmodule

2分频的仿真图，如下所示：　　

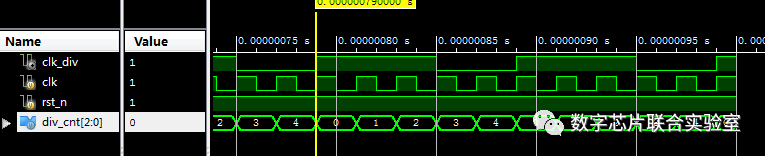

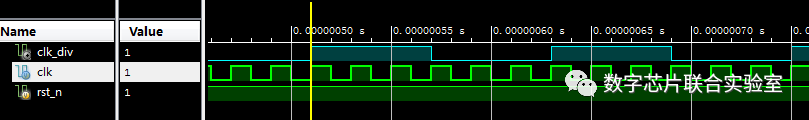

5分频的仿真波形如下所示：

②占空比50%的任意整数分频（重点）

这种方法是取自偶数分频和奇数分频都是50%占空比的组合，代码如下所示：

module test#(parameter N=1)(//N分频
input clk,
input rst_n,
output clk_div
);




//奇数分频
reg sig_r ;//定义一个上升沿翻转的信号
reg sig_f ;//定义一个下降沿翻转的信号
reg [N-1:0]    cnt_r;//上升沿计数器
reg [N-1:0]    cnt_f;//下降沿计数器




wire clk_f ;
assign clk_f = ~clk ;//用来触发下降沿计数器的时钟
                    //由于同时使用上升沿和下降沿触发器不好，因此我们为同一边沿，都使用上升沿触发
                    //只不过是将时钟进行反向




always @(posedge clk or negedge rst_n)begin//上升沿计数
    if(rst_n == 1'b0)begin
        sig_r    <= 0 ;
        cnt_r    <= 0 ;
    end
    else begin
        cnt_r    <= cnt_r + 1 ;
        if( cnt_r == (N-1)/2 )begin
            sig_r    <= ~sig_r ;
        end else if ( cnt_r == (N-1) )begin
            sig_r    <= ~sig_r ;
            cnt_r    <= 0 ;
        end
    end
end




always @(posedge clk_f or negedge rst_n)begin//下降沿计数
    if(rst_n == 1'b0)begin
        sig_f    <= 0 ;
        cnt_f    <= 0 ;
    end
    else begin
        cnt_f    <= cnt_f + 1 ;
        if( cnt_f == (N-1)/2 )begin
            sig_f    <= ~sig_f ;
        end else if ( cnt_f == (N-1) )begin
            sig_f    <= ~sig_f ;
            cnt_f    <= 0 ;
        end
    end
end




//偶数分频
reg div_reg ;
reg [N-1:0] div_cnt        ;//分频计数器
always @(posedge clk or negedge rst_n)begin
    if (rst_n == 1'b0 )begin
        div_cnt    <= 0 ;
        div_reg    <= 0 ;
    end
    else begin
        div_cnt    <= div_cnt + 1'b1 ;
        if(div_cnt == (N/2 - 1))begin
            div_cnt    <= 0;
            div_reg    <= ~div_reg ;
        end
    end
end
assign clk_div = (N == 1)?clk:
                ( N%2 == 1)?(sig_f || sig_r ): div_reg;//这里用来输出分频值。对2的取余操作是综合的


endmodule

仿真波形如下所示：

5分频：

　　　　

6分频：　　



 　　

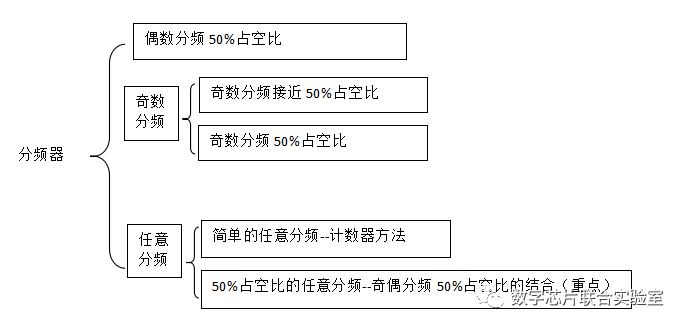

 总结：本文介绍了计数器及其功能，主要是介绍了作为分频器的功能。对于分频器，如下所示：

　　　　　　　　　　

作者：IC_learner

博客链接：https://www.cnblogs.com/IClearner/p/7208871
