1、实验内容
①采用D触发器实现同步模4可逆计数器

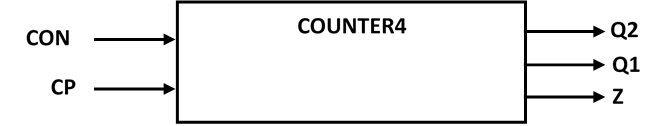

在掌握同步时序逻辑电路设计方法的基础上，要求采用D触发器、二输入与非门、三输入与非门和异或门设计一个可逆模4计数器，其框图如图3.11所示，其中CP为计数脉冲输入端，CON为可逆计数器的控制端（CON=1进行加计数，CON=0进行减计数），Q2Q1位计数输出端，Z为进位端。同步模4可逆计数器原理图如图3.12所示。
②采用JK触发器实现同步模4可逆计数器

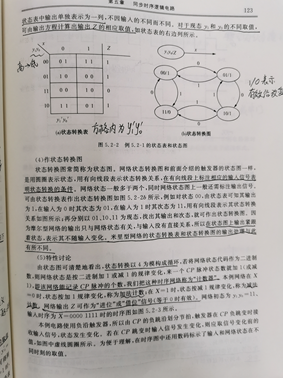

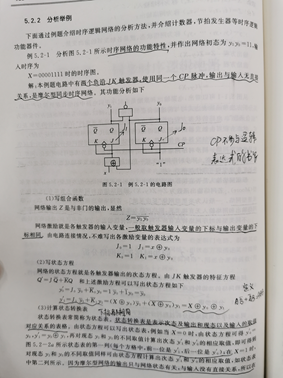

实验原理如教材所示：
2、实验原理图

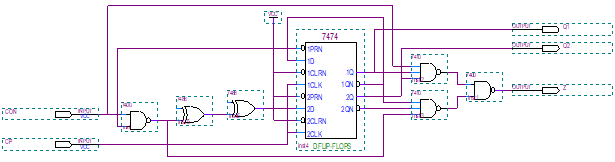

①用D触发器实现：
引脚分配图：

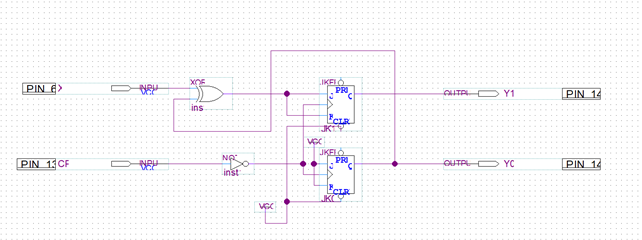

②用JK触发器实现：
引脚分配图：
