概述

计数器

一、写在前面

计数器是数字系统和计算机系统常用的基本模块，是计数寄存器的简称
74LS161模块是一个同步加法计数器（通用计数器）

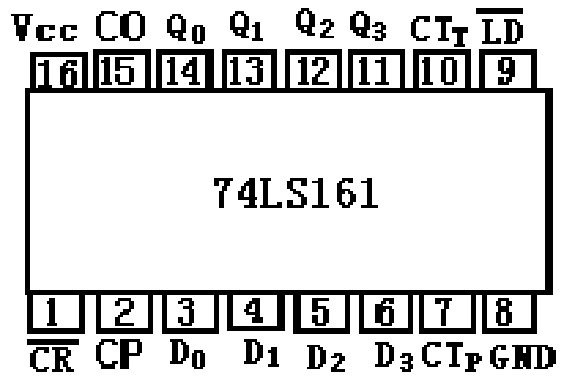

下图为其的接口描述

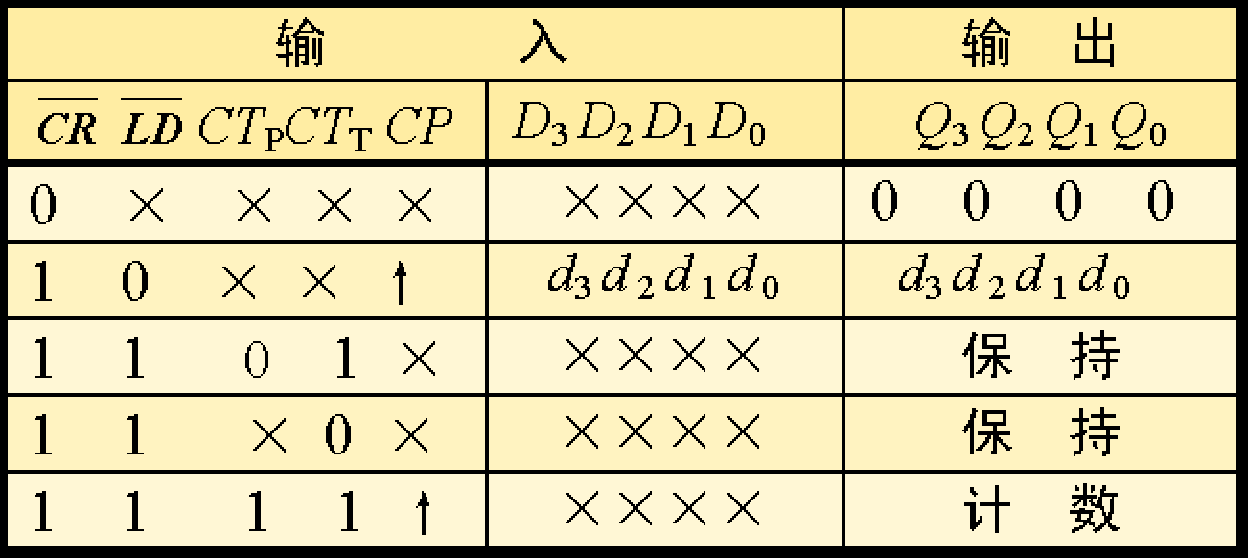

下图为功能描述

二、进入正题

废话不多说，我们进入正题——74LS161的设计：
开门见山给出我的Verilog代码（经过仿真验证过）：

module My74LS161(
    input CP,CR,
    input CTP,CTT,
    input L_D,
    input [3:0] D,
    output reg [3:0] Q,
    output CO
);
    parameter State_0 = 4'b0000,State_1 = 4'b0001,State_2 = 4'b0010,State_3 = 4'b0011,State_4 = 4'b0100,State_5 = 4'b0101,State_6 = 4'b0110,State_7 = 4'b0111,State_8 = 4'b1000,State_9 = 4'b1001,State_10 = 4'b1010,State_11 = 4'b1011,State_12 = 4'b1100,State_13 = 4'b1101,State_14 = 4'b1110,State_15 = 4'b1111;

    always @(posedge CP,negedge CR) begin
        if(~CR) begin
            Q <= 0;
        end
        else
            if(~L_D) begin
                Q <= D;
            end
        else begin
            if(CTT & CTP)
                begin
                    case(Q)
                        State_0 : Q <= State_1;
                        State_1 : Q <= State_2;
                        State_2 : Q <= State_3;
                        State_3 : Q <= State_4;
                        State_4 : Q <= State_5;
                        State_5 : Q <= State_6;
                        State_6 : Q <= State_7;
                        State_7 : Q <= State_8;
                        State_8 : Q <= State_9;
                        State_9 : Q <= State_10;
                        State_10 : Q <= State_11;
                        State_11 : Q <= State_12;
                        State_12 : Q <= State_13;
                        State_13 : Q <= State_14;
                        State_14 : Q <= State_15;
                        State_15 : Q <= State_0;
                    endcase
                end
        end
    end

    assign CO = (&Q) &CTT;
endmodule

实现思想是：有限状态机，这里一共0~15，十六个状态，实现这些状态之间的相互转换即可，当然也可以通过其他方法给出。

顺便给出我的仿真代码

initial begin
    CR = 0;
    D = 0;
    CTP = 0;
    CTT = 0;
    L_D = 0;

    #100;
    CR = 1;
    L_D= 1;
    D = 4'b1100;
    CTT = 0;
    CTP = 0;

    #30 CR = 0;
    #20 CR = 1;
    #10 L_D = 0;
    #30 CTT = 1;
    CTP = 1;
    #10 L_D = 1;

    #510;
    CR = 0;
    #20 CR = 1;
    #500;
end
always begin
    CP = 0;#20;
    CP = 1;#20;
end

仿真结果（ISE）
在这里插入图片描述

三、24,60进制计数器

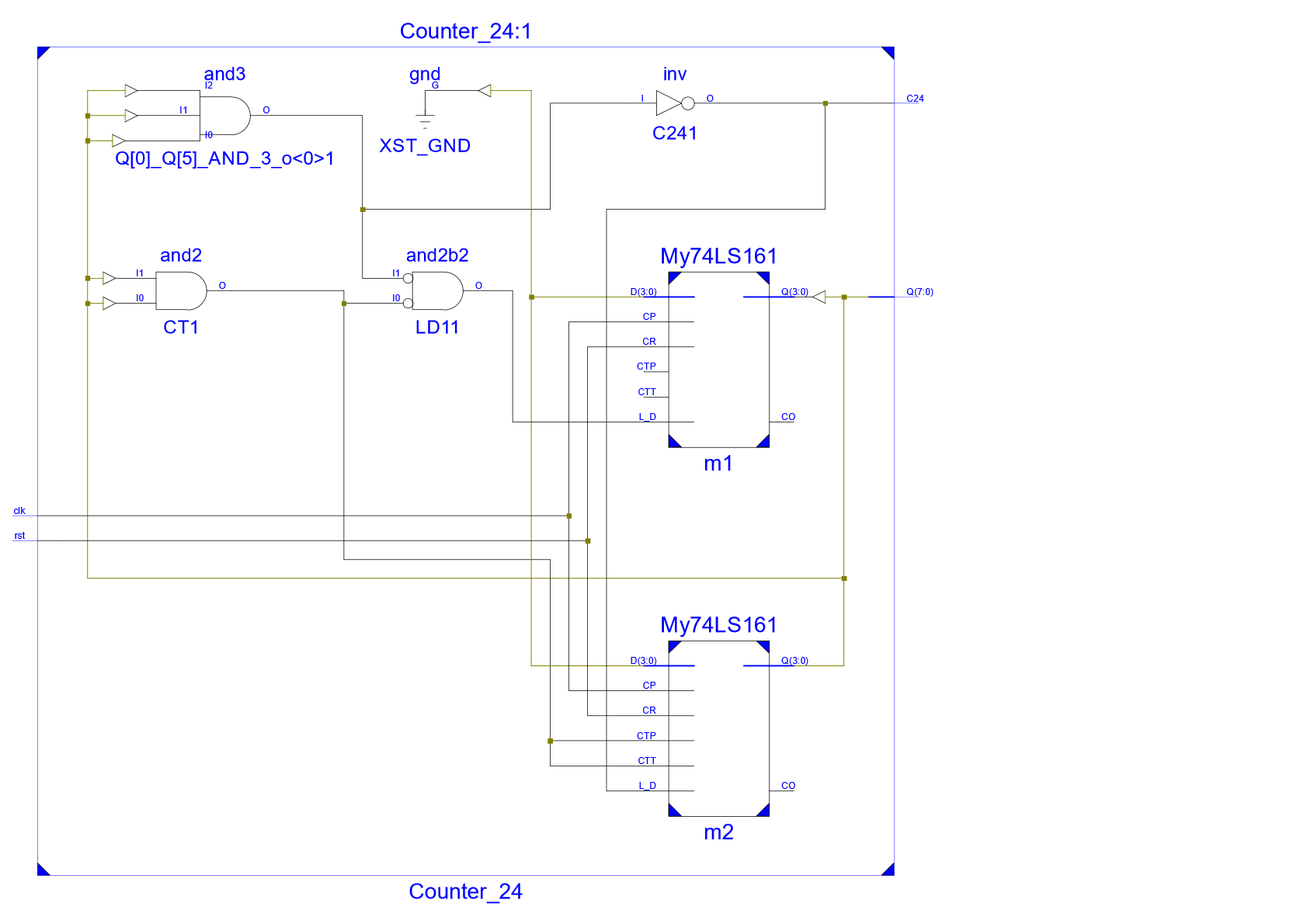

设计好了74LS141模块后，就可以设计24,60进制计数器了，这里给出电路图
在这里插入图片描述
实际上我们可以通过两个74LS161模块搭成24进制计数器，这里我们采用BCD编码，也就是说个位是逢9清零或者是碰到23就清零，十位是碰到23清零。
可以采取两个与非门用来检测这个9或者23，从而判断是否清零。
献上代码：

module Counter_24(
		input clk,
		input rst,
		output C24,
		output [7:0] Q );	//BCD编码，Q[7:4]是十位数，Q[3:0]是个位数

		wire LD1;
		wire CT;
		wire NAND_1,NAND_2;
		assign NAND_1 = ~(Q[0]&Q[3]);		//检测9的出现
		assign NAND_2 = ~(Q[0]&Q[1]&Q[5]);	//检测23的出现
		assign LD1 = NAND_1 & NAND_2;
		assign C24 = NAND_2;
		assign CT = ~NAND_1;

	//两个74LS161分别计数
	My74LS161 m1 (.CP(clk),.CR(rst),
     .CTP(1'b1),.CTT(1'b1),
     .L_D(LD1),
	  .D(4'b0000),
     .Q({Q[3],Q[2],Q[1],Q[0]})
	  );

	My74LS161 m2 (.CP(clk),.CR(rst),
     .CTP(CT),.CTT(CT),
     .L_D(NAND_2),
	  .D(4'b0000),
     .Q({Q[7],Q[6],Q[5],Q[4]})
	  );

endmodule

同理，献上60进制计数器

在这里插入图片描述

module Counter_60(
		input clk,
		input rst,
		output C60,
		output [7:0] Q );

		wire LD1;
		wire CT;
		wire NAND_1,NAND_2;
		assign NAND_1 = ~(Q[0]&Q[3]);
		assign NAND_2 = ~(Q[5]&Q[6]);
		assign LD1 = NAND_1 & NAND_2;
		assign C60 = NAND_2;
		assign CT = ~NAND_1;

	My74LS161 m1 (.CP(clk),.CR(rst),
     .CTP(1'b1),.CTT(1'b1),
     .L_D(LD1),
	  .D(4'b0000),
     .Q({Q[3],Q[2],Q[1],Q[0]})
	  );

	My74LS161 m2 (.CP(clk),.CR(rst),
     .CTP(CT),.CTT(CT),
     .L_D(NAND_2),
	  .D(4'b0000),
     .Q({Q[7],Q[6],Q[5],Q[4]})
	  );

endmodule

四、附加思考

在某位同学的要求下，我考虑了一下关于计数器初始值的问题，上面默认计数器从0开始计数，逢60或24再清为0；但是我们也可以要求计数器从比如23开始计数。
下面是Verilog代码：

module My74LS161(
    input CP,CR,			//时钟CP，清零CR
    input CTP,CTT,			//CTP和CTT使能端
    input L_D,				//load信号
    input [3:0] D,			//清零值
    input [3:0] D_CR,		//初始值
    output reg [3:0] Q,
    output CO
);
    parameter State_0 = 4'b0000,State_1 = 4'b0001,State_2 = 4'b0010,State_3 = 4'b0011,State_4 = 4'b0100,State_5 = 4'b0101,State_6 = 4'b0110,State_7 = 4'b0111,State_8 = 4'b1000,State_9 = 4'b1001,State_10 = 4'b1010,State_11 = 4'b1011,State_12 = 4'b1100,State_13 = 4'b1101,State_14 = 4'b1110,State_15 = 4'b1111;

    always @(posedge CP,negedge CR) begin
        if(~CR) begin
            Q <= D_CR;		//这里从0改为D_CR，表示初始值
        end
        else
            if(~L_D) begin
                Q <= D;
            end
        else begin
            if(CTT & CTP)
                begin
                    case(Q)		//时钟来临，到达下一周期
                        State_0 : Q <= State_1;
                        State_1 : Q <= State_2;
                        State_2 : Q <= State_3;
                        State_3 : Q <= State_4;
                        State_4 : Q <= State_5;
                        State_5 : Q <= State_6;
                        State_6 : Q <= State_7;
                        State_7 : Q <= State_8;
                        State_8 : Q <= State_9;
                        State_9 : Q <= State_10;
                        State_10 : Q <= State_11;
                        State_11 : Q <= State_12;
                        State_12 : Q <= State_13;
                        State_13 : Q <= State_14;
                        State_14 : Q <= State_15;
                        State_15 : Q <= State_0;
                    endcase
                end
        end
    end

    assign CO = (&Q) &CTT;
endmodule

于是设定初始值为13的24进制计数器可以修改为：

module Counter_24(
		input clk,
		input rst,
		output C24,
		output [7:0] Q );

		wire LD1;
		wire CT;
		wire NAND_1,NAND_2;
		assign NAND_1 = ~(Q[0]&Q[3]);
		assign NAND_2 = ~(Q[0]&Q[1]&Q[5]);
		assign LD1 = NAND_1 & NAND_2;
		assign C24 = NAND_2;
		assign CT = ~NAND_1;

	My74LS161 m1 (.CP(clk),.CR(rst),
     .CTP(1'b1),.CTT(1'b1),
     .L_D(LD1),
	  .D(4'b0000),
	  .D_CR(4'b0011),	//設置初值
     .Q({Q[3],Q[2],Q[1],Q[0]})
	  );

	My74LS161 m2 (.CP(clk),.CR(rst),
     .CTP(CT),.CTT(CT),
     .L_D(NAND_2),
	  .D(4'b0000),
	  .D_CR(4'b0001),	//設置初值
     .Q({Q[7],Q[6],Q[5],Q[4]})
	  );

endmodule
