1.1 简介
时序逻辑由组合逻辑和存储逻辑构成，组合逻辑完成输入到输出的逻辑处理，
处理的结果同时会进入存储逻辑里面存储下来，等到下一刻再和输入信号做逻辑
处理，得到最终的处理结构。

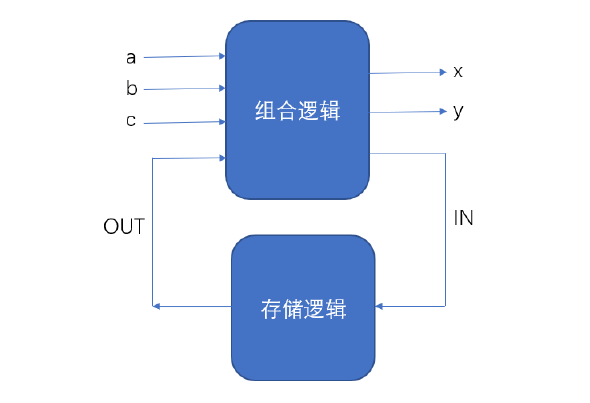

时序逻辑示意图
时序逻辑的存储电路一般由锁存器、触发器和寄存器构成。
锁存器（latch）是电平出发的存储单元，数据存储的动作取决于输入时钟或者
使能信号的电平值，即当锁存器处于使能状态时，输出才会随着数据输入发生变化。
触发器（flipflop）是边沿敏感的存储单元，数据的存储动作由某一信号的上升
或下降沿进行同步的。
寄存器（register）是用来暂时存放参与运算的数据和运算结果。
由于触发器内有记忆功能，因此利用触发器可以方便地构成寄存器，一个触发器能够存储异味二进制码，所以把n个触发器的时钟端口连接起来就能构成一个存储n位二进制的寄存器。
从寄存数据的角度来讲，寄存器和锁存器的功能相同的，他们的主要区别是寄存器是同步时钟控制，而锁存器是电位信号控制。
1.2 锁存器
1.2.1 概念
锁存器对脉冲电平敏感的存储单元电路，它只在输入脉冲的高电平（或低电平）
期间对输入信号敏感并改变状态。在数字电路中可以记录二进制数字0和1。
锁存器不锁存数据时，输出端的信号随输入信号变化，也被称为透明锁存器。
分类：RS锁存器、门控RS锁存器、D锁存器
注意：在绝大多数设计中我们要避免产生锁存器，最大的危害在于不能过滤毛刺
和影响时序分析，所以只要能用触发器的地方就不用锁存器。

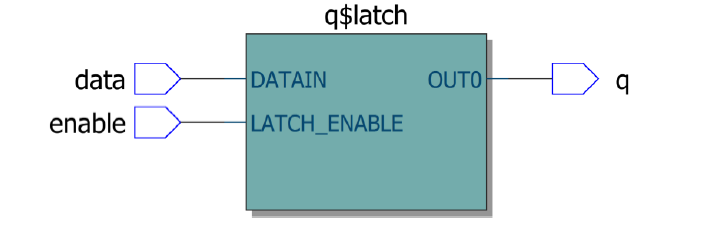

由上图可知，锁存器没有时钟信号，只有数据输入和使能以及输出q端，没有时钟信号也就说明没有办法进行时序分析。
1.2.2 产生
在组合逻辑中，if 或者 case 语句不完整的描述，比如if 少了else分支，case少了default分支。
解决办法：if 必须带else分支，case必须带default分支。
注意：只有不带时钟的always语句的if 或case语句 不完整 才会 产生latch，带时钟的语句if 或case语句 不完整 不会 产生latch。
1.3 触发器
1.3.1 概念
触发器对脉冲边沿敏感的存储单元电路，它只在触发脉冲的上升沿或下降沿
瞬间改变其状态。
1.3.2 分类
一般包括：RS触发器、JK触发器、D触发器、T 触发器、T’触发器

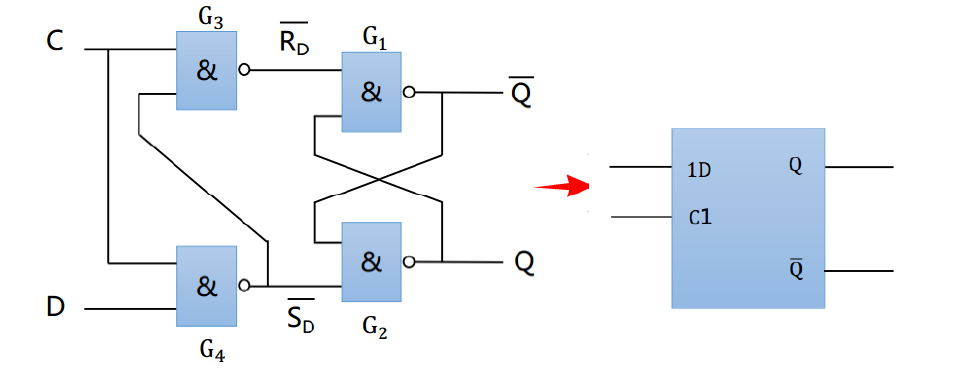

实际使用中，我们一般使用D触发器，下图为其逻辑符号：
有两个相同的D锁存器以及两个非门连接而成。

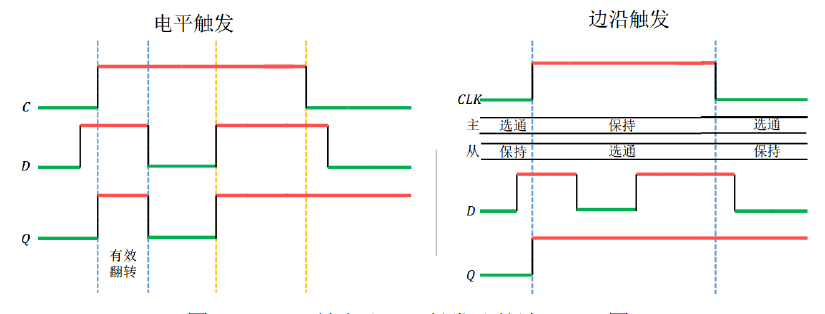

1.3.2 两种触发方式
与或非门是组合电路的核心，边沿触发是时序电路的核心。
1.3.3 程序设计与验证
下面展示 功能代码。
`timescale 1ns / 1ps
//
// Verilog 功能代码如下：
module flipflop(
//input
input sys_clk,
input sys_rst_n,
input data,
//output
output reg y
);
always @ (posedge sys_clk or negedge sys_rst_n) begin
if (sys_rst_n == 1'b0)
y <= 1'b0;
else
y <= data;
end
endmodule

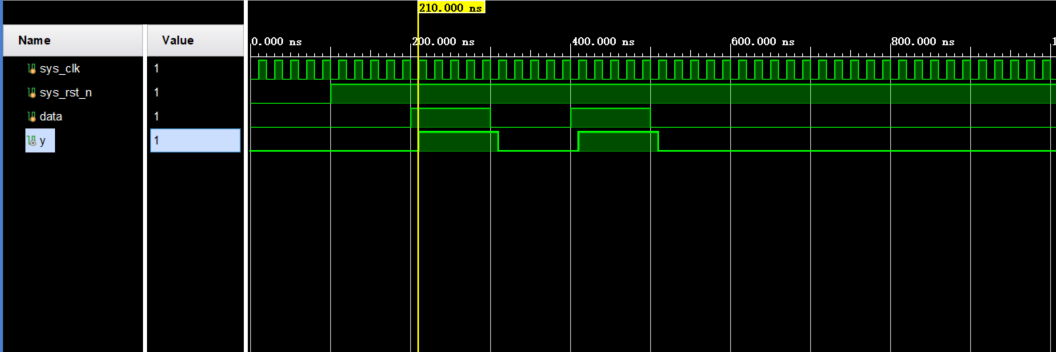

// Verilog 仿真代码如下：
module tb_flipflop();
reg sys_clk;
reg sys_rst_n;
reg data;
wire y;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
data = 1'b0;
#100
sys_rst_n = 1'b1;
#100
data = 1'b1;
#100
data = 1'b0;
#100
data = 1'b1;
#100
data = 1'b0;
end
always #10 sys_clk = ~ sys_clk ;
flipflop u_flipflop(
//input
.sys_clk(sys_clk),
.sys_rst_n(sys_rst_n),
.data(data),
//output
.y(y)
);
endmodule
1.4 寄存器
1.4.1 概念
寄存器是多个触发器构成的，因此可以存储多bit二进制数据。
只有时钟上升沿，数据采用变化，其他时候数据保持锁存状态。
1.4.2 程序设计与验证
下面展示 功能代码。
`timescale 1ns / 1ps
// Verilog 功能代码如下：
module register(
//input
input sys_clk,
input sys_rst_n,
input data,
//output
output wire y
);
reg data_0;
reg data_1;
reg data_2;
reg data_3;
always @ (posedge sys_clk or negedge sys_rst_n) begin
if (sys_rst_n == 1'b0)begin
data_0 <= 1'b0;
data_1 <= 1'b0;
data_2 <= 1'b0;
data_3 <= 1'b0;
end
else begin
data_0 <= data;
data_1 <= data_0;
data_2 <= data_1;
data_3 <= data_2;
end
end
assign y = data_3;
endmodule

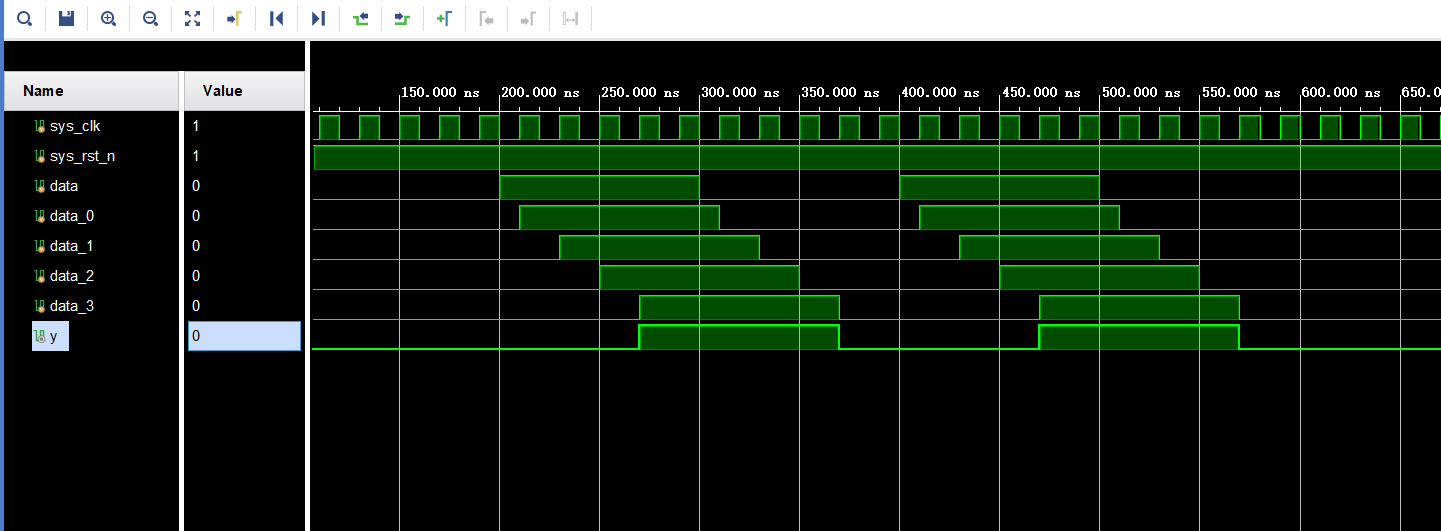

// Verilog 仿真代码如下：
module tb_register();
reg sys_clk;
reg sys_rst_n;
reg data;
wire y;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
data = 1'b0;
#100
sys_rst_n = 1'b1;
#100
data = 1'b1;
#100
data = 1'b0;
#100
data = 1'b1;
#100
data = 1'b0;
end
always #10 sys_clk = ~ sys_clk ;
register u_register(
//input
.sys_clk(sys_clk),
.sys_rst_n(sys_rst_n),
.data(data),
//output
.y(y)
);
endmodule
1.5 计数器
1.5.1 概念
计数器由寄存器和加法器组成，使用计数器可以实现精确的计时、分频控制和各种
协议的接口时序。
三位计数器电路图：
1.5.2 程序设计与验证
下面展示 功能代码。
`timescale 1ns / 1ps
//
// Verilog 功能代码如下：
module flipflop(
//input
input sys_clk,
input sys_rst_n,
input data,
//output
output reg y
);
always @ (posedge sys_clk or negedge sys_rst_n) begin
if (sys_rst_n == 1'b0)
y <= 1'b0;
else
y <= data;
end
endmodule
// Verilog 仿真代码如下：
module tb_flipflop();
reg sys_clk;
reg sys_rst_n;
reg data;
wire y;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
data = 1'b0;
#100
sys_rst_n = 1'b1;
#100
data = 1'b1;
#100
data = 1'b0;
#100
data = 1'b1;
#100
data = 1'b0;
end
always #10 sys_clk = ~ sys_clk ;
flipflop u_flipflop(
//input
.sys_clk(sys_clk),
.sys_rst_n(sys_rst_n),
.data(data),
//output
.y(y)
);
endmodule
1.6 寄存器
1.6.1 概念
寄存器是多个触发器构成的，因此可以存储多bit二进制数据。
只有时钟上升沿，数据采用变化，其他时候数据保持锁存状态。
1.6.2 程序设计与验证
下面展示 功能代码。
`timescale 1ns / 1ps
// Verilog 功能代码如下：
module counter(
//input
input sys_clk,
input sys_rst_n,
//output
output reg [2:0] add
);
always @ (posedge sys_clk or negedge sys_rst_n) begin
if (sys_rst_n == 1'b0)begin
add <= 1'b0;
end
else begin
add <= add + 1'b1;
end
end
endmodule
// Verilog 仿真代码如下：
module tb_counter();
reg sys_clk;
reg sys_rst_n;
wire [2:0] add;
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
#100
sys_rst_n = 1'b1;
end
always #10 sys_clk = ~ sys_clk ;
counter u_counter(
//input
.sys_clk(sys_clk),
.sys_rst_n(sys_rst_n),
//output
.add(add)
);
endmodule
