1.自动驾驶开发流程

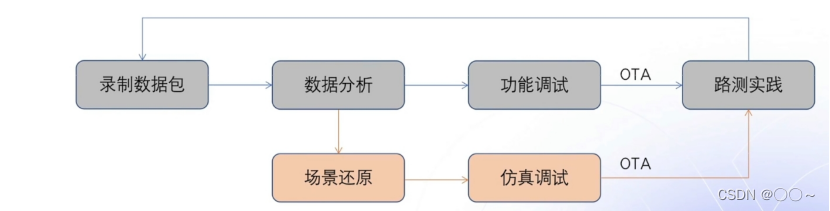

图 1.1自动驾驶开发流程图

2.Apollo调试工具的使用

 图 2.1调试流程图

2.1启动Dreamview

       Dreamview 是 Apolo 提供的可视化交互界面，开发者可通过 Dreamview 对车辆硬件、各自动驾驶模块 的状态进行实时监测与操作。同时提供 PnC monitor 、 Console 等调试工具可以快速帮助开发者实现对自动驾驶开发的过程调试。

 Dreamview启动命令:

$ bash scripts/bootstrap_neo.sh bootstrap

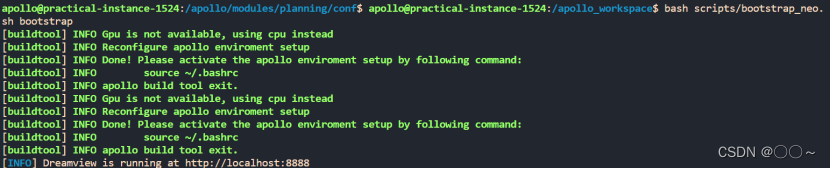

成功运行后：

2.2播放数据包

       cyber_recorder 是 Apollo cyber RT 提供的记录／回放工具。它提供了记录文件、回放记录文件、拆分记录文件、检查记录文件信息等功能。播放数据包的指令如下所示：

$ cyber_recorder play - f demo _3.5.record -1

cyber _ recorder : Apollo cyber RT 提供的记录／回放工具
​​​​​​play ：播放数据包
- f ：后跟文件的绝对地址
-l：循环播放
demo _3.5.record: Record 文件用于记录从 Cyber RT 中的 Channel 发送接收的消息。回      放 Record 文件可以帮助重现 Cyber RT 之前操作的行为。

2.3PNC Monitor

       PNC Monitor 是 Dreamview 中内置的数据监视器，它能够将规划、控制、延迟等相关数据信息以图表的形式展示，为开发者提供友好的数据可视化体验。可以实时观测车辆的加速度、速度等信息，观察其是否与预期相吻合。

2.4Cyber Monitor

启动指令：

$ cyber_monitor //另开一个终端（Terminal）

cyber_monitor 提供了 Apollo 实时通道信息列表的清晰视图，便于开发者进行数据。

2.5日志

系统日志记录了当前运行模块的详细记录，当系统出现异常时候,可在 lopt/apollo/neo/data/log 下查找要调试的日志文件。

2.6本章小结

       DreamView 是 Apollo 提供的提供的可视化交互界面，它提供如下的功能：

• 为用户提供人机交互接口以监测车辆硬件状态，对模块进行开关操作，启动自动驾驶车辆等；
• 可视化显示当前自动驾驶汽车模块的输出信息，例如，规划路径、车辆定位、车架信息等；
• 提供调试功能，例如 PnC monitor 工具的有效跟踪模块输出；

       在数据调试方法上， Apollo 提供了：

• 为用户提供人机交互接口以监测车辆硬件状态，对模块进行开关操作，启动自动驾驶车辆等；
• 可视化的 DreamView 交互 HMI 内置 PNC monitor 等多种调试工具；
• Apollo Cyber RT 提供 Cyber monitior 等调试工具；
• 系统级别的 log 日志输出；

3.Apollo仿真工具的使用

    图3.1 仿真流程图

       Sim_control 通过模拟 Chassis 、 Localization 等信息输入，实现对 routing 、 planning 等算法模块的仿真调试，同时 Apolo 提供了 PNC Monitor 、 Cyber Monitor 等系统调试工具，可以实时的监控各模块运行数据，有效提升开发者对自动驾驶软件算法的学习与调试。
       选择“Module Controler”，选择相应模块进行调试。

4.场景工具的使用

图4.1 场景工具使用流程图

4.1 个人场景编辑

首先点击“场景编辑”，并选择相应的地图。

 完成基本信息的填写

 放置主车，并填写主车的速度与加速度

用“新增轨迹点”，完成目标点的设置。

参与者的选定——可以选择机动车、自行车、行人、未知静止障碍物、未知移动障碍物等。选择机动车同需要设置目标点。

 最后保存，按照官方教程添加入场景集即可 。

4.2 参数调整

       本实验将介绍通过修改软件参数，实现对车辆巡航速度的调整。定速巡航速度的配置参数在代码apollo/modules/planning/conf 找到配置文件 planning.conf

cd /apolo/modules/planning/conf/
vim planning.conf

运行 Sim control ，查看实验效果.
进入配置文件目录

 使用 VIM 编辑器修改配置
 ps : Dreamview 上显示的车辆速度单位为 km / h , planning.conf 配置文件中的速度单位为m/s。

 按“I”键进入“--INSERT--”模式——此时才能对配置文件进行修改。

 修改 planning _ upper _ speed _ limit =5, default _ cruise _ speed =2

 按“Esc”结束更改；再按“：”，并在之后加上“wq”进行保存；按“Enter”退出
 通过cat planning.conf指令来观察自己是否更改成功。

4.3  本章小结

        Apolo Studio 的仿真引擎拥有大量的场景数据，基于大规模云端计算容量，打造日行百万公里的虚拟运行能力，形成一个快速迭代的闭环，让开发者轻松实现“日行百万里”，提升开发效率。它提供如下的功能：

• 便捷的场景管理功能，满足开发者仿真需求；
• 云端场景一键同步到本地，无缝链接自动驾驶功能调试

5. 学习记录

 声明

       本人所有文章仅作为自己的学习记录，若有侵权，联系立删。
