什么是共模干扰和差模干扰，它们是怎么产生的

提到安规电容的时候，
X电容可以滤除差模干扰信号
Y电容可以滤除共模干扰信号
有人会问什么是差模干扰？什么是共模干扰？

概述

电压和电流的变化通过半导体传输时有两种形态，即“共模”和“差模”。

设备的电源线，信号线等通信线，与其他设备或外围设备相互交换的通信线路，至少有两根导线，这两根导线作为往返线路输送信号。

但在这两根导线之外通常还有“第三导体”，这就是“地线”。

干扰电压和电流分为两种：

一种是两根导线分别作为往返线路传输，被叫做差模。

另一种是两根导线作为去路，地线作返回路传输，被叫做共模。

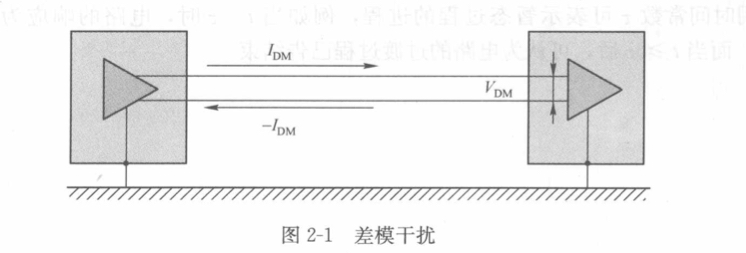

如下图展示，电源，信号源及其负载通过两根导线连接。

流过一边导线的电流与另一边导线的电流幅度相同，方向相反，这个电流称之为差模电流,两段导线之间的电压Vdm称之为差模电压。

共模干扰信号是指输入和输出通路，同时对地产生这种幅度，相位相同的信号，当然实际上，相位相同，幅度差点不是太多的也是共模干扰。

共模干扰好比两个人同时向前或者向后推你。

下图就是输入通路和输出通路，在同一时刻，各自产生一个对地的干扰信号。

这种共模干扰信号产生的原因，包含有闪电，电击，电子打火机产生放电的现象等。

这种信号通过电转磁场，磁场又在导线中感应出电流，通过磁场耦合过来的，所以说一般来讲，这种耦合过来的信号它的频率一般很高，兆赫级别的，低频率的信号很难耦合过来，比如讲闪电如果通过低频信号是传不了很远。

共模干扰可以用Y电容进行滤波，也可以使用共模电感，共模电感也叫做共模扼流圈。

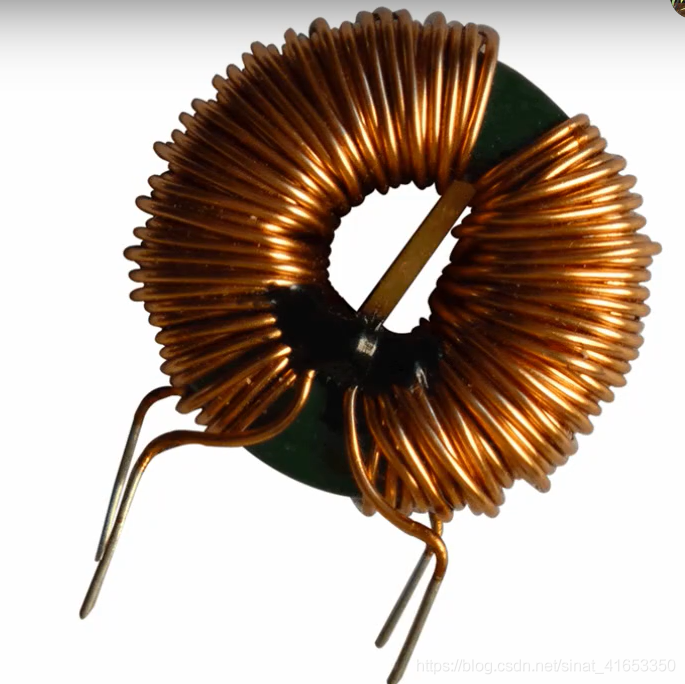

它是在一个磁环上，绕了两个绕组，对称绕制，它是有四个引脚，用来滤除共模干扰。

差模干扰是输入通路和输出通路，产生幅度相同，相位相反180°的干扰信号，实际上幅度上有一些差别。

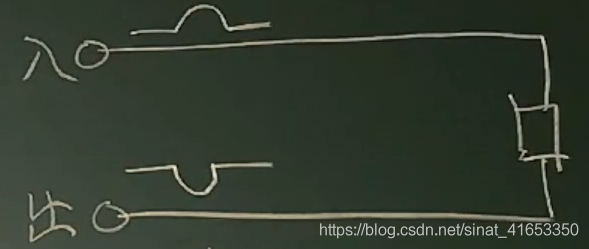

比如下图，它是在两根信号线上产生的，跟共模产生原因不同。差模干扰则是一前一后在拉你。

比如说开关电源，大功率电机这种容易在电路种引入差模干扰。

差模干扰可以用X电容或差模电感滤除。
