共模干扰和差模干扰（图解）---摘自： 硬件十万个为什么

目录

共模干扰与差模干扰

 抑制方法

共模干扰与差模干扰

• 共模干扰（Common-mode）：两导线上的干扰电流振幅相等，而方向相同者 称为共模干扰。

• 差模干扰（Differential-mode）：两导线上的干扰电流，振幅相等，方向相反 称为差模干扰。

电压电流的变化通过导线传输时有二种形态，我们将此称做“共模”和“差模”。设备的电源线、电话等的通信线、与其它设备或外围设备相互交换的通讯线路，至少有两根导线，这两根导线作为往返线路输送电力或信号。但在这两根导线之外通常还有第三导体，这就是“地线”。干扰电压和电流分为两种：一种是两根导线分别做为往返线路传输；另一种是两根导线做去路，地线做返回路传输。前者叫“差模”，后者叫“共模”。

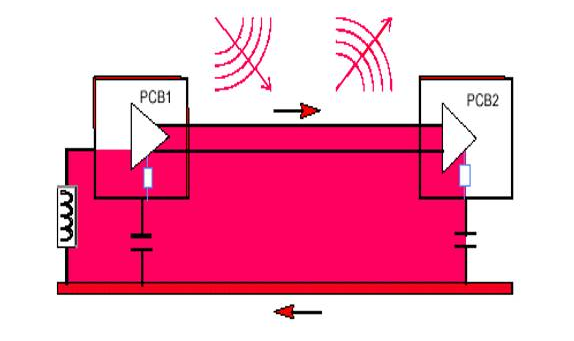

串模干扰（差模干扰）与共模干扰（接地干扰）。以主板上的两条PCB走线（连接主板各元件的导线）为例，所谓串模干扰，指的是两条走线之间的干扰；而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。

差模干扰指的是干扰电压存在于信号线及其回线之间。干扰回路则是在导线与回线构成的回路中流动。

 抑制方法

• 共模干扰

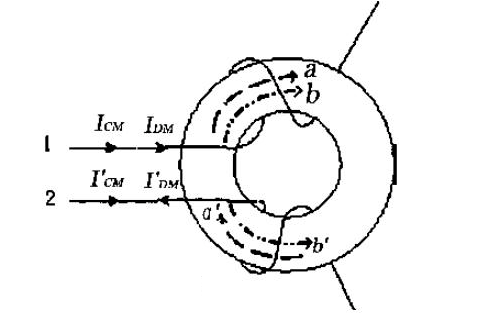

抑制共模干扰的主要方法是应用共模扼流圈。共模扼流圈是共模插入损耗中起主导作用的电感元件。它是在一个磁环/闭合磁路的上下两个半环上，分别绕制相同匝数但绕向相反的线圈。

• 差模干扰

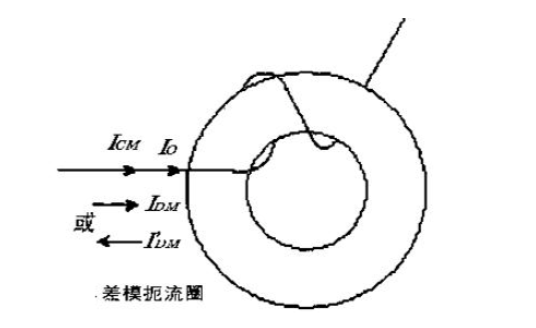

抑制差模干扰的主要方法是应用共差扼流圈。差模扼流圈是差模插入损耗中起主导作用的电感元件。它采用单个绕组结构绕制，而不像共模扼流圈那样在一个磁芯上采用两个相同绕组的结构。

本文只是重新排版，以后兼顾复习之用！如有侵权，联系博主删除！

感谢原作者的贡献!

原文网址 :http://www.sohu.com/a/114902096_463982
