I.MX6U 系列标准的工作频率为 528MHz，有些型号甚至可以工作到 696MHz，但是默认的工作频率为396MHz，这就造成了浪费了，本次我们来配置主频时钟使其工作在528MHz，以及其他的外设时钟源都工作在NXP推荐的工作频率。

1、I.MX6U 时钟系统详解

I.MX6U 的系统主频为 528MHz，有些型号可以跑到 696MHz，但是默认情况下内部 boot rom 会将 I.MX6U 的主频设置为 396MHz。我们在使用 I.MX6U的时候肯定是要发挥它的最大性能，那么主频肯定要设置到 528MHz(其它型号可以设置更高，比如 696MHz)，其它的外设时钟也要设置到 NXP 推荐的值。可参考NXP官方参考手册。

1.1、系统时钟来源

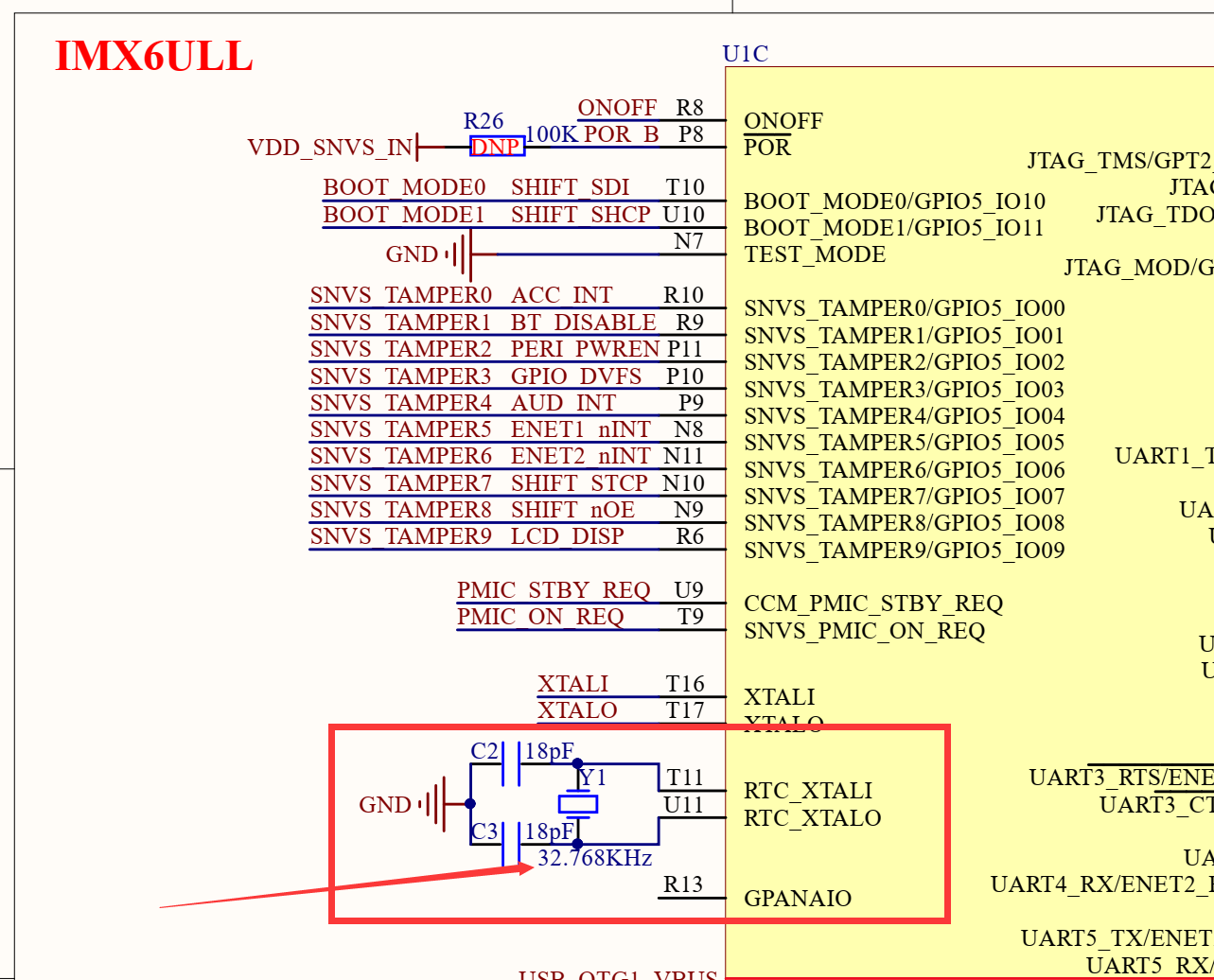

打开 I.MX6U-ALPHA 开发板原理图，开发板时钟原理图如图：

I.MX6U-ALPHA 开发板的系统时钟来源于两部分： 32.768KHz 和24MHz 的晶振，其中 32.768KHz 晶振是 I.MX6U 的 RTC 时钟源， 24MHz 晶振是 I.MX6U 内核和其它外设的时钟源。

1.2、7 路 PLL 时钟源

I.MX6U 的外设有很多，不同的外设时钟源不同， NXP 将这些外设的时钟源进行了分组，一共有 7 组，这 7 组时钟源都是从 24MHz 晶振 PLL 而来的，因此也叫做 7 组 PLL，这 7 组 PLL结构如图 ：

1.3、7路PLL的具体作用

1.4、时钟树简介

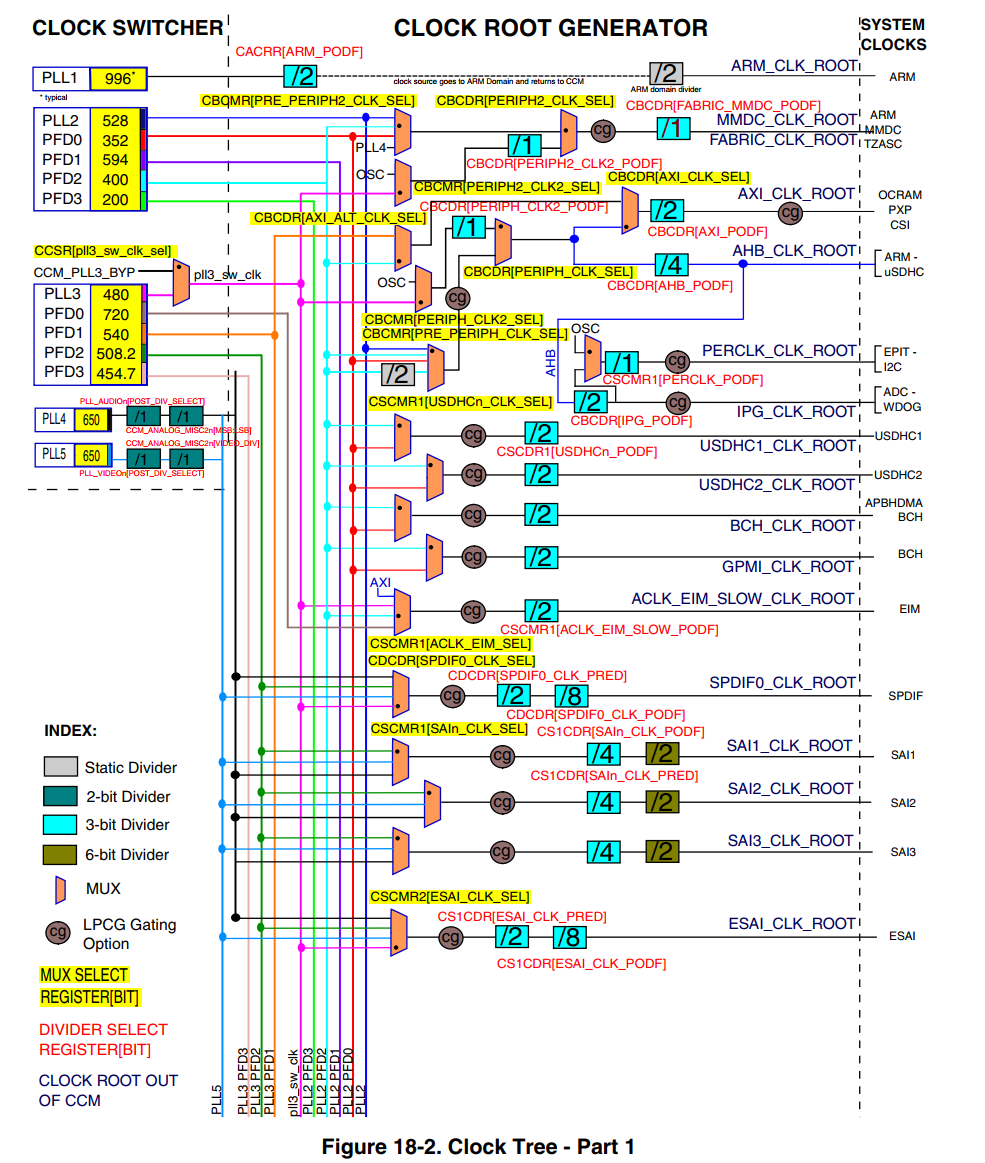

I.MX6U 的所有外设时钟源都是从这 7 路 PLL 和有些 PLL 的PFD 而来的，这些外设究竟是如何选择 PLL 或者 PFD 的？这个就要借助《IMX6ULL 参考手册》里面的时钟树了，在“Chapter 18 Clock Controller Module (CCM)”的 18.3 小节给出了 I.MX6U详细的时钟树图，如图：

在图中一共有三部分： CLOCK_SWITCHER、 CLOCK ROOT GENERATOR 和
SYSTEM CLOCKS。其中左边的 CLOCK_SWITCHER 就是那 7 路 PLL 和8 路 PFD，右边的 SYSTEM CLOCKS 就是芯片外设，中间的 CLOCK ROOT GENERATOR 是最复杂的！这一部分就像“月老”一样， 给左边的CLOCK_SWITCHER和右边的SYSTEM CLOCKS进行牵线搭桥。外设时钟源是有多路可以选择的， CLOCK ROOT GENERATOR 就负责从 7 路PLL 和 8 路 PFD 中选择合适的时钟源给外设使用。具体操作肯定是设置相应的寄存器，我们以ESAI 这个外设为例， ESAI 的时钟图如图：

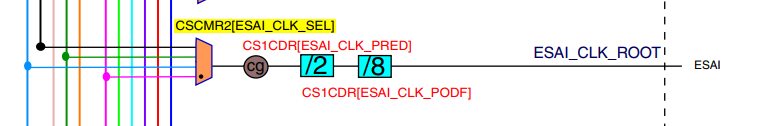

在图中我们分为了 3 部分，这三部分如下：

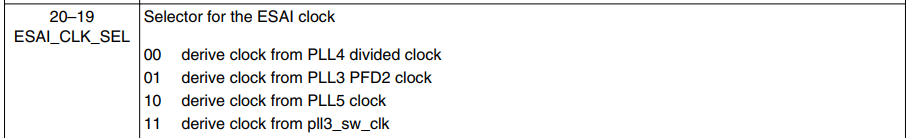

①、此部分是时钟源选择器， ESAI 有 4 个可选的时钟源： PLL4、 PLL5、 PLL3_PFD2 和pll3_sw_clk 。 具 体 选 择 哪 一 路 作 为 ESAI 的 时 钟 源 是 由 寄 存 器 CCM->CSCMR2 的ESAI_CLK_SEL 位来决定的，用户可以自由配置，配置如图：

②、此部分是 ESAI 时钟的前级分频，分频值由寄存器 CCM_CS1CDR 的 ESAI_CLK_PRED来确定的，可设置 1~8 分频，假如现在 PLL4=650MHz，我们选择 PLL4 作为 ESAI 时钟，前级分频选择 2 分频，那么此时的时钟就是 650/2=325MHz。
③、此部分又是一个分频器，对②中输出的时钟进一步分频，分频值由寄存器CCM_CS1CDR 的 ESAI_CLK_PODF 来决定，可设置 1~8 分频。假如我们设置为 8 分频的话，经过此分频器以后的时钟就是 325/8=40.625MHz。因此最终进入到 ESAI 外设的时钟就是40.625MHz。

其他的外设也基本类似的

1.5、内核时钟设置

I.MX6U 的时钟系统前面已经分析的差不多了，现在就可以开始设置相应的时钟频率了。先从主频开始，我们将 I.MX6U 的主频设置为 528MHz，根据时钟树可以看到ARM 内核时钟如图所示：

图中各部分详解如下：
①、内核时钟源来自于 PLL1，假如此时 PLL1 为 996MHz。
②、通过寄存器 CCM_CACRR 的 ARM_PODF 位对 PLL1 进行分频，可选择 1/2/4/8 分频，假如我们选择 2 分频，那么经过分频以后的时钟频率是 996/2=498MHz。
③、大家不要被此处的 2 分频给骗了，此处没有进行 2 分频(我就被这个 2 分频骗了好久，
主频一直配置不正确！ )。
④、经过第②步 2 分频以后的 498MHz 就是 ARM 的内核时钟，也就是 I.MX6U 的主频。

经过上面几步的分析可知，假如我们要设置内核主频为 528MHz，那么 PLL1 可以设置为1056MHz，寄存器 CCM_CACRR 的 ARM_PODF 位设置为 2 分频即可。同理，如果要将主频设置为 696MHz，那么 PLL1 就可以设置为 696MHz， CCM_CACRR 的 ARM_PODF 设置为 1 分频即可。现在问题很清晰了，寄存器 CCM_CACCR 的 ARM_PODF 位很好设置， PLL1 的频率可以通过寄存器CCM_ANALOG_PLL_ARMn 来设置。接下来详细的看一下 CCM_CACRR 和 CCM_ANALOG_PLL_ARMn 这两个寄存器， CCM_CACRR 寄存器结构如图所示：

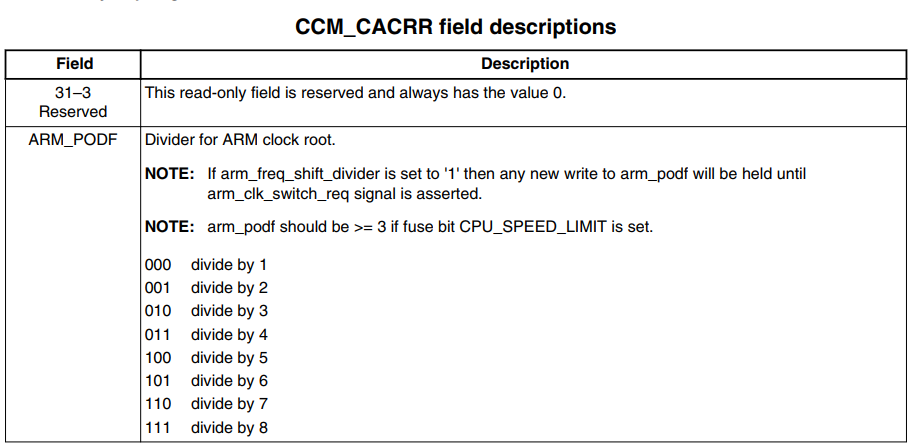

寄存器 CCM_CACRR 只有 ARM_PODF 位，可以设置为 0~7，分别对应 1~8 分频。如果要设置为2分频的话CCM_CACCR就要设置为1。

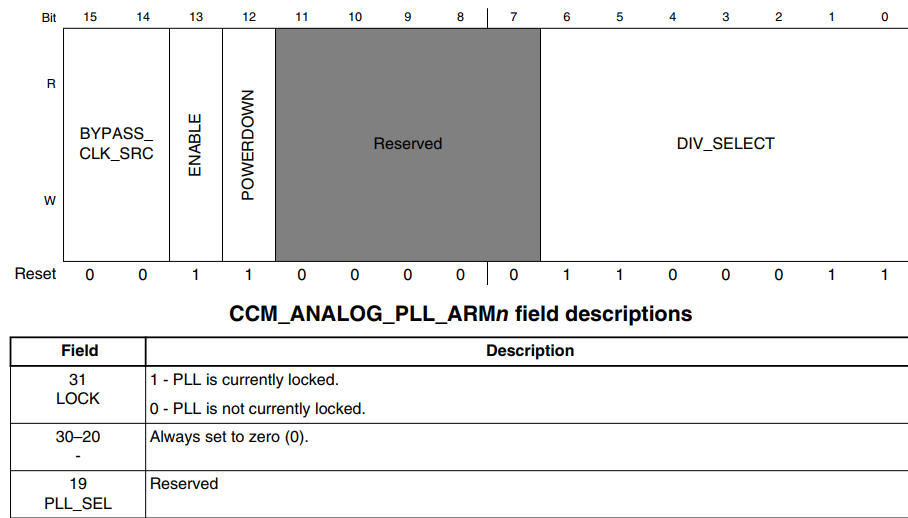

再来看一下寄存器CCM_ANALOG_PLL_ARMn，此寄存器结构如图所示：

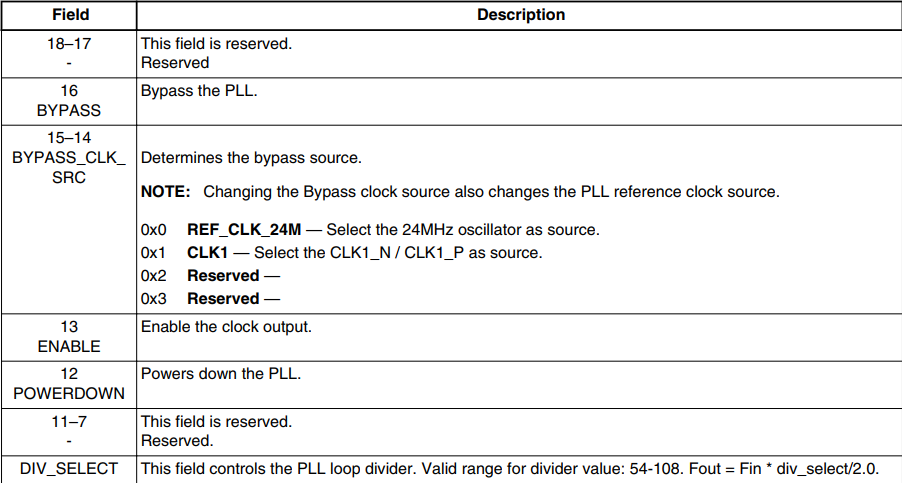

在寄存器 CCM_ANALOG_PLL_ARMn 中重要的位如下：

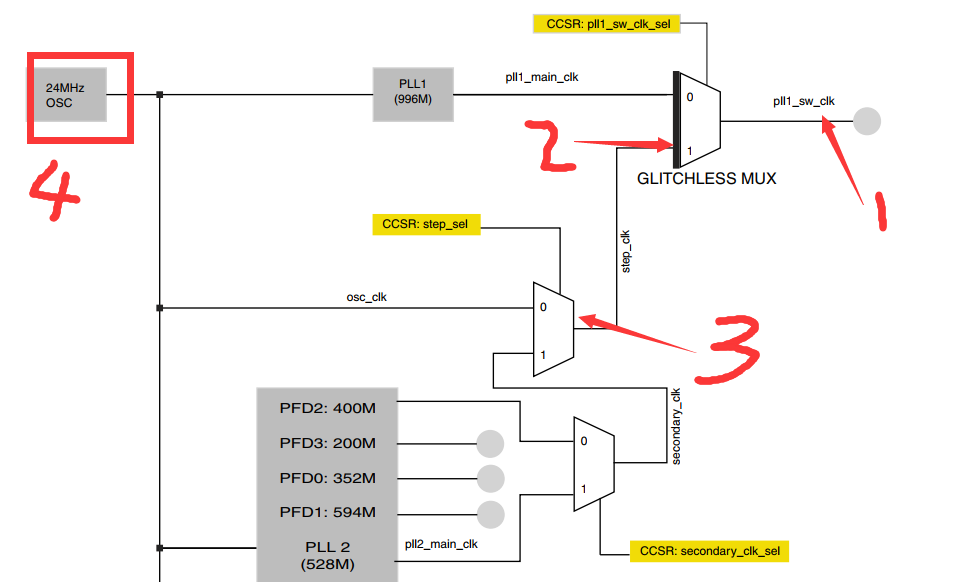

在修改 PLL1 时钟频率的时候我们需要先将内核时钟源改为其他的时钟源， PLL1 可选择的时钟源如图所示：

①、 pll1_sw_clk 也就是 PLL1 的最终输出频率。

②、此处是一个选择器，选择 pll1_sw_clk 的时钟源，由寄存器 CCM_CCSR 的PLL1_SW_CLK_SEL 位决定 pll1_sw_clk 是选择 pll1_main_clk 还是 step_clk。正常情况下应该选择 pll1_main_clk，但是如果要对 pll1_main_clk(PLL1)的频率进行调整的话，比如我们要设置PLL1=1056MHz，此时就要先将 pll1_sw_clk 切换到 step_clk 上。等 pll1_main_clk 调整完成以后再切换回来。

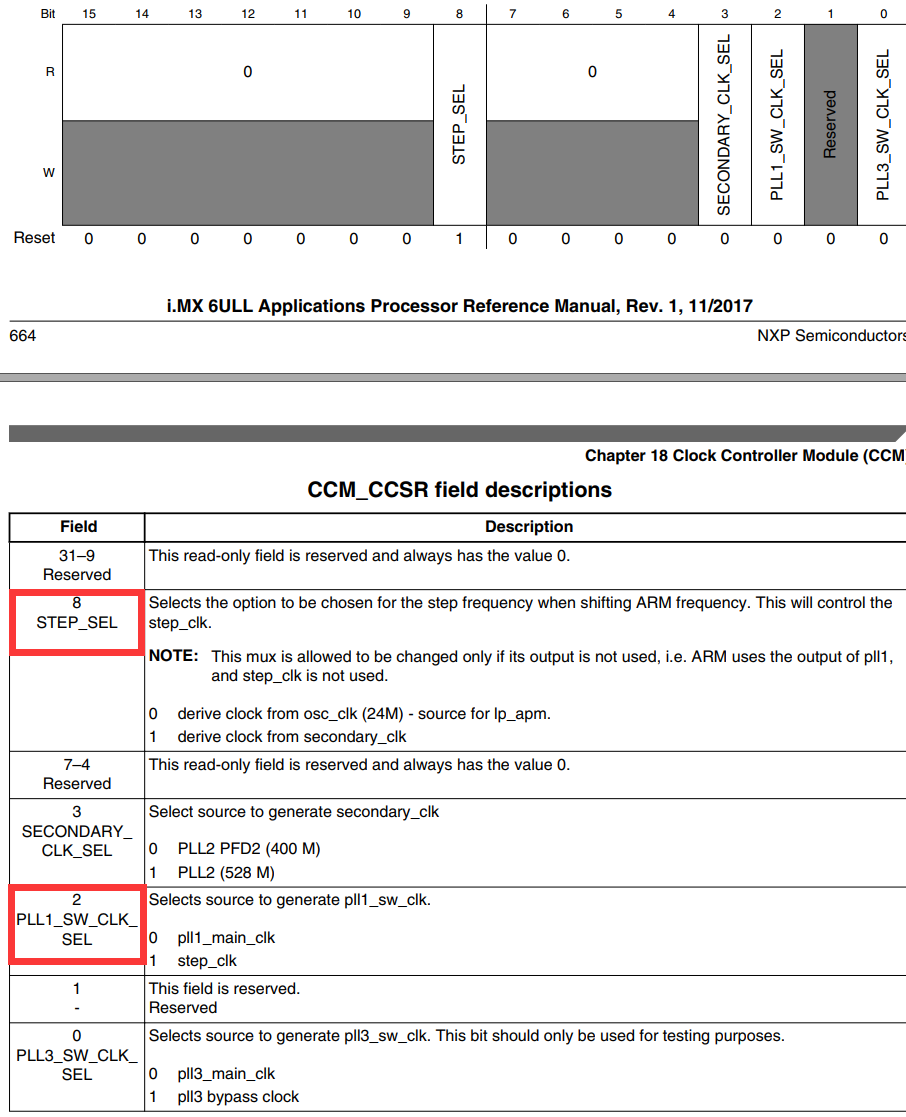

③、此处也是一个选择器，选择 step_clk 的时钟源，由寄存器 CCM_CCSR 的 STEP_SEL 位来决定 step_clk 是选择 osc_clk 还是 secondary_clk。一般选择 osc_clk，也就是 24MHz 的晶振。这里我们就用到了一个寄存器 CCM_CCSR，此寄存器结构如图所示：

寄存器 CCM_CCSR 我们只用到了 STEP_SEL、 PLL1_SW_CLK_SEL 这两个位，一个是用来选择 step_clk 时钟源的，一个是用来选择 pll1_sw_clk 时钟源的。

到这里，修改 I.MX6U 主频的步骤就很清晰了，修改步骤如下：

①、 设置寄存器 CCSR 的 STEP_SEL 位，设置 step_clk 的时钟源为 24M 的晶振。

②、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，设置 pll1_sw_clk 的时钟源为step_clk=24MHz，通过这一步我们就将 I.MX6U 的主频先设置为 24MHz，直接来自于外部的24M 晶振。

③、设置寄存器 CCM_ANALOG_PLL_ARMn，将 pll1_main_clk(PLL1)设置为 1056MHz。

④、设置寄存器 CCSR 的 PLL1_SW_CLK_SEL 位，重新将 pll1_sw_clk 的时钟源切换回pll1_main_clk，切换回来以后的 pll1_sw_clk 就等于 1056MHz。

⑤、最后设置寄存器 CCM_CACRR 的 ARM_PODF 为 2 分频， I.MX6U 的内核主频就为1056/2=528MHz。

1.6、PFD 时钟设置

设置好主频以后我们还需要设置好其他的 PLL 和 PFD 时钟，PLL1 已经设置了，PLL2、 PLL3 和 PLL7 固定为 528MHz、 480MHz 和 480MHz， PLL4~PLL6 都是针对特殊外设的，用到的时候再设置。因此，接下来重点就是设置 PLL2 和 PLL3 的各自 4 路 PFD， NXP 推荐的这 8 路 PFD 频率如表所示：

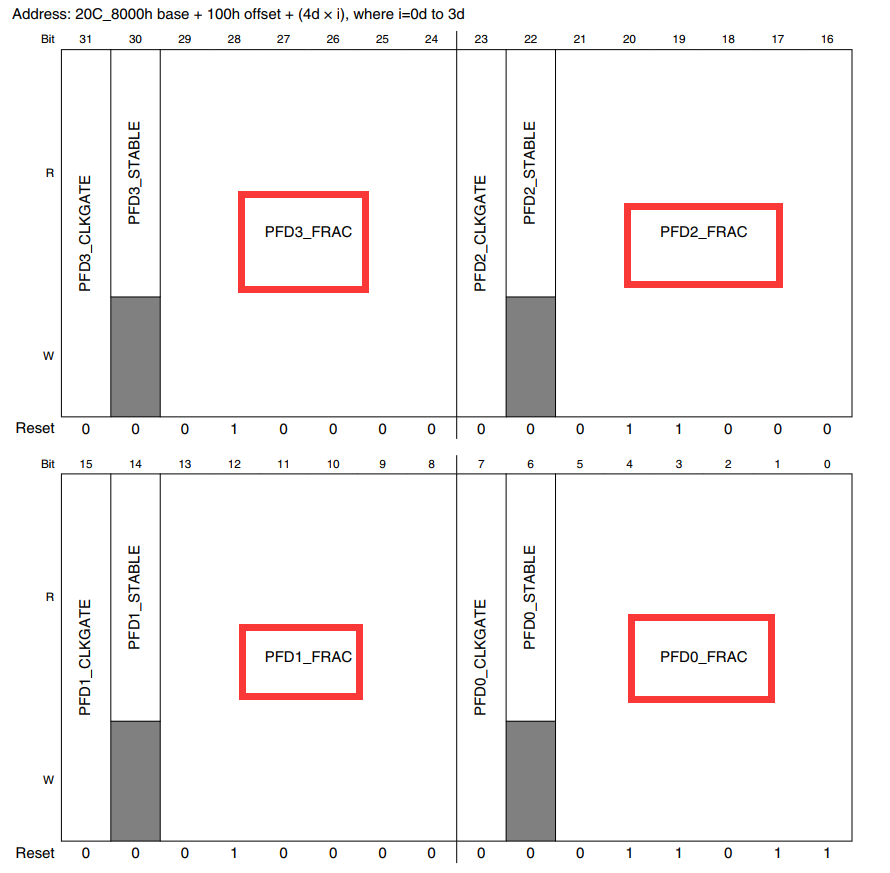

先设置 PLL2 的 4 路 PFD 频率，用到寄存器是 CCM_ANALOG_PFD_528n，寄存器结构如图所示：

从图可以看出，寄存器 CCM_ANALOG_PFD_528n 其实分为四组，分别对应PFD0~PFD3，每组 8 个 bit，我们就以 PFD0 为例，看一下如何设置 PLL2_PFD0 的频率。 PFD0对应的寄存器位如下：

如果我们要设置 PLL2_PFD0 的频率为 352MHz 的话就需要设置 PFD0_FRAC 为 27，PFD0_CLKGATE 为 0 。 PLL2_PFD1~PLL2_PFD3 设 置 类 似 ， 频 率 计 算 公 式 都 是528*18/PFDX_FRAC(X=1~3) ， 因 此 PLL2_PFD1=594MHz 的 话 ， PFD1_FRAC=16 ；PLL2_PFD2=400MHz 的话 PFD2_FRAC 不能整除，因此取最近的整数值，即 PFD2_FRAC=24，这样 PLL2_PFD2 实际为 396MHz； PLL2_PFD3=297MHz 的话， PFD3_FRAC=32。

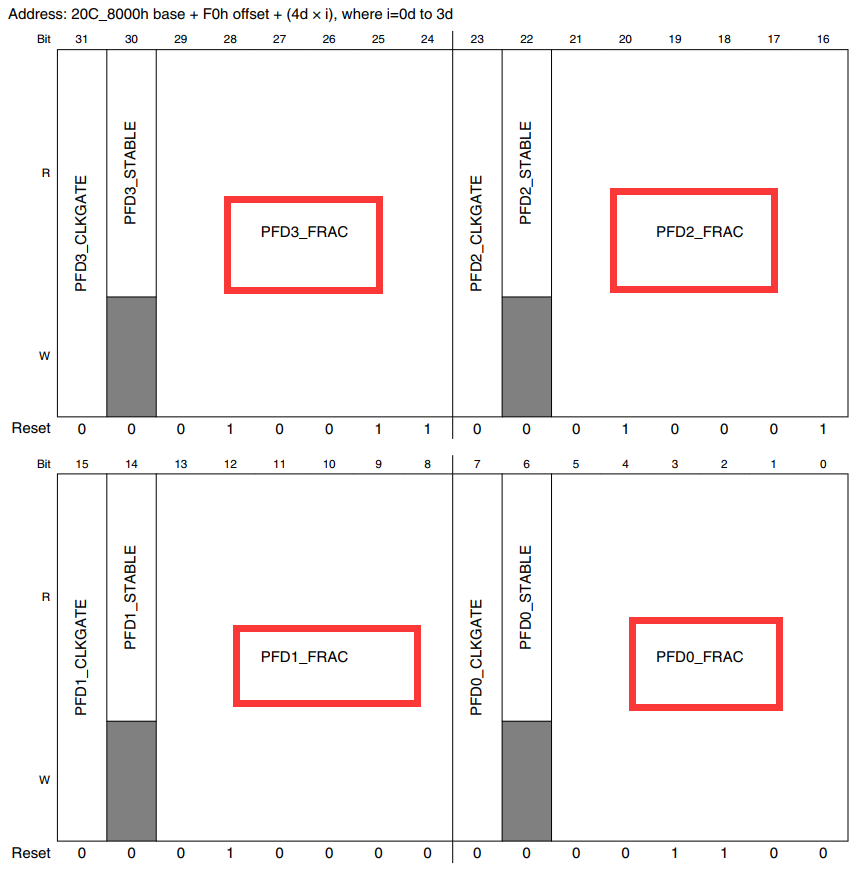

接 下 来 设 置 PLL3_PFD0~PLL3_PFD3 这 4 路 PFD 的 频 率 ， 使 用 到 的 寄 存 器 是CCM_ANALOG_PFD_480n，此寄存器结构如图所示：

从图可以看出，寄存器 CCM_ANALOG_PFD_480n 和 CCM_ANALOG_PFD_528n的结构是一模一样的，只是一个是 PLL2 的，一个是 PLL3 的。寄存器位的含义也是一样的，只是 频 率 计 算 公 式 不 同 ， 比 如 PLL3_PFDX=480*18/PFDX_FRAC(X=0~3) 。 如 果PLL3_PFD0=720MHz 的话， PFD0_FRAC=12；如果 PLL3_PFD1=540MHz 的话， PFD1_FRAC=16;如果 PLL3_PFD2=508.2MHz 的话， PFD2_FRAC=17；如果 PLL3_PFD3=454.7MHz 的话，PFD3_FRAC=19。

1.7、AHB、 IPG 和 PERCLK 根时钟设置

7 路 PLL 和 8 路 PFD 设置完成以后最后还需要设置 AHB_CLK_ROOT 和 IPG_CLK_ROOT

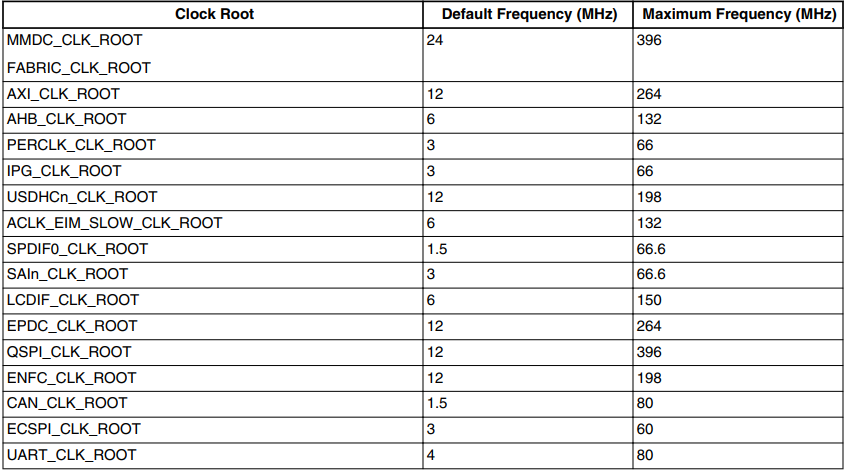

的时钟， I.MX6U 外设根时钟可设置范围如图所示：

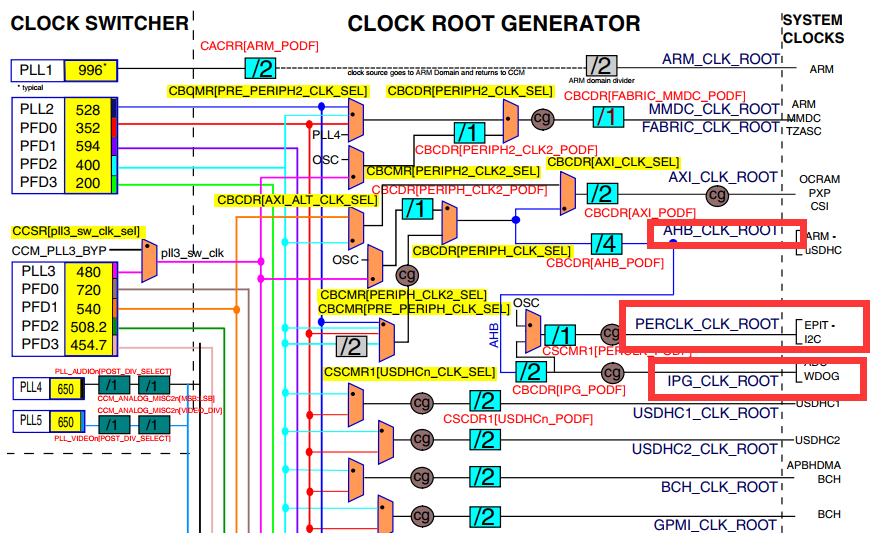

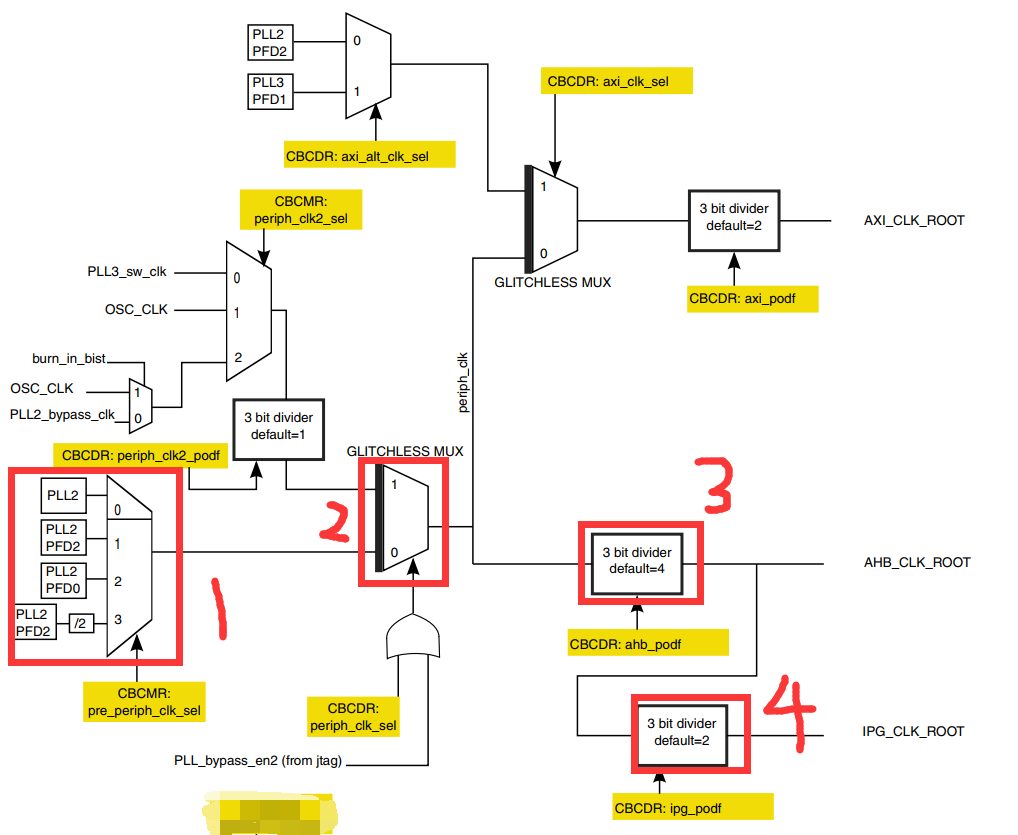

图给出了大多数外设的根时钟设置范围， AHB_CLK_ROOT 最高可以设置 132MHz，IPG_CLK_ROOT和PERCLK_CLK_ROOT最高可以设置66MHz。那我们就将AHB_CLK_ROOT、IPG_CLK_ROOT 和 PERCLK_CLK_ROOT 分 别 设 置 为 132MHz 、 66MHz 、 66MHz 。AHB_CLK_ROOT 和 IPG_CLK_ROOT 的涉及如下图所示：

①、此选择器用来选择 pre_periph_clk 的时钟源，可以选择 PLL2、 PLL2_PFD2、 PLL2_PFD0和 PLL2_PFD2/2。寄存器 CCM_CBCMR 的 PRE_PERIPH_CLK_SEL 位决定选择哪一个，默认选择 PLL2_PFD2，因此 pre_periph_clk=PLL2_PFD2=396MHz。

②、此选择器用来选择 periph_clk 的时钟源，由寄存器 CCM_CBCDR 的 PERIPH_CLK_SEL位与 PLL_bypass_en2 组成的或来选择。当 CCM_CBCDR 的 PERIPH_CLK_SEL 位为 0 的时候periph_clk=pr_periph_clk=396MHz。

③、通过 CBCDR 的 AHB_PODF 位来设置 AHB_CLK_ROOT 的分频值，可以设置 1~8 分频，如果想要 AHB_CLK_ROOT=132MHz 的话就应该设置为 3 分频： 396/3=132MHz。图 16.1.2中虽然写的是默认 4 分频，但是 I.MX6U 的内部 boot rom 将其改为了 3 分频！

④、通过 CBCDR 的 IPG_PODF 位来设置 IPG_CLK_ROOT 的分频值，可以设置 1~4 分频，IPG_CLK_ROOT 时钟源是 AHB_CLK_ROOT，要想 IPG_CLK_ROOT=66MHz 的话就应该设置2 分频： 132/2=66MHz。

最后要设置的就是 PERCLK_CLK_ROOT 时钟频率，其时钟结构图如下图所示：

从 上图可 以 看 出 ， PERCLK_CLK_ROOT 来 源 有 两 种 ： OSC(24MHz) 和IPG_CLK_ROOT，由寄存器 CCM_CSCMR1 的 PERCLK_CLK_SEL 位来决定，如果为 0 的话PERCLK_CLK_ROOT 的 时 钟 源 就 是 IPG_CLK_ROOT=66MHz 。 可 以 通 过 寄 存 器CCM_CSCMR1 的 PERCLK_PODF 位来设置分频，如果要设置 PERCLK_CLK_ROOT 为 66MHz的话就要设置为 1 分频。

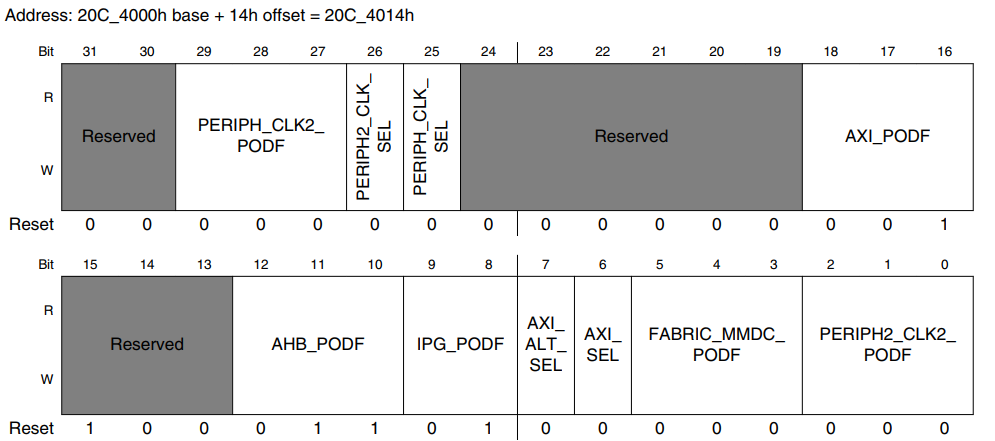

在上面的设置中用到了三个寄存器： CCM_CBCDR、 CCM_CBCMR 和 CCM_CSCMR1，我们依次来看一下这些寄存器， CCM_CBCDR 寄存器结构如图所示：

寄存器 CCM_CBCDR 各个位的含义如下：

接下来看一下寄存器 CCM_CBCMR，寄存器结构如下图所示：

寄存器 CCM_CBCMR 各个位的含义如下：

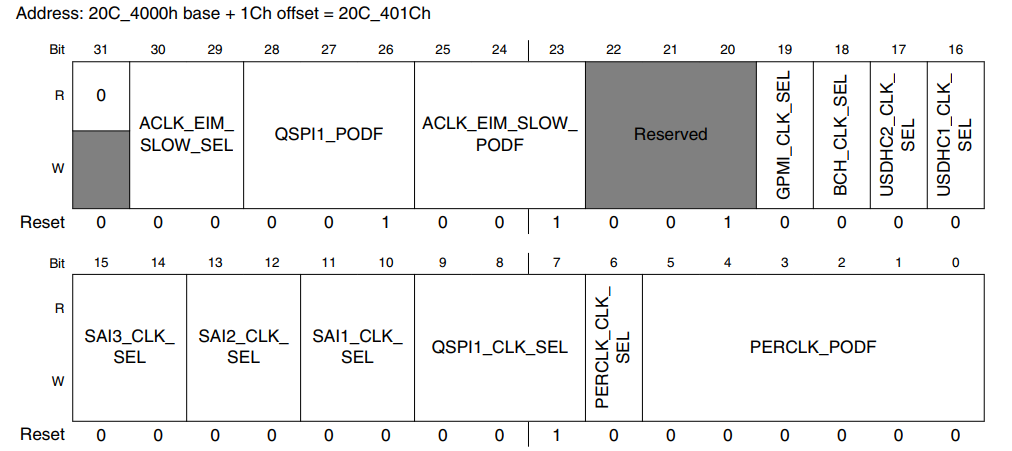

最后看一下寄存器 CCM_CSCMR1，寄存器结构如下图所示：

此寄存器主要用于外设时钟源的选择，比如 QSPI1、 ACLK、 GPMI、 BCH 等外设，我们重点看一下下面两个位：

在修改如下时钟选择器或者分频器的时候会引起与 MMDC 的握手发生：
①、 mmdc_podf
②、 periph_clk_sel
③、 periph2_clk_sel
④、 arm_podf
⑤、 ahb_podf

发生握手信号以后需要等待握手完成，寄存器 CCM_CDHIPR 中保存着握手信号是否完成，如果相应的位为 1 的话就表示握手没有完成，如果为 0 的话就表示握手完成，很简单，这里就不详细的列举寄存器 CCM_CDHIPR 中的各个位了。

另外在修改 arm_podf 和 ahb_podf 的时候需要先关闭其时钟输出，等修改完成以后再打开，否则的话可能会出现在修改完成以后没有时钟输出的问题。本教程需要修改寄存器CCM_CBCDR 的 AHB_PODF 位来设置 AHB_ROOT_CLK 的时钟，所以在修改之前必须先关闭AHB_ROOT_CLK 的输出。但是笔者没有找到相应的寄存器，因此目前没法关闭，那也就没法设置 AHB_PODF 了。不过 AHB_PODF 内部 boot rom 设置为了 3 分频，如果 pre_periph_clk 的时钟源选择 PLL2_PFD2 的话， AHB_ROOT_CLK 也是 396MHz/3=132MHz。

2、实验程序编写

我们在上一次实验的基础上(Linux之ARM（MX6U）裸机按键输入实验（GPIO的输出与输入）)进行修改.

2.1、bsp_clk.c

#include "bsp_clk.h"

/*使能外设时钟*/
void clk_enable(void)
{
    CCM->CCGR0 =0xFFFFFFFF;
    CCM->CCGR1 =0xFFFFFFFF;
    CCM->CCGR2 =0xFFFFFFFF;
    CCM->CCGR3 =0xFFFFFFFF;
    CCM->CCGR4 =0xFFFFFFFF;
    CCM->CCGR5 =0xFFFFFFFF;
    CCM->CCGR6 =0xFFFFFFFF;

}
/*
 * @description : 初始化系统时钟 528Mhz，并且设置 PLL2 和 PLL3 各个
 * PFD 时钟,所有的时钟频率均按照 I.MX6U 官方手册推荐的值.
 * @param : 无
 * @return : 无
 */
void imx6u_clkinit(void)
{
    /* 1、设置 ARM 内核时钟为 528MHz */
    /* 1.1、判断当使用哪个时钟源启动的，正常情况下是由 pll1_sw_clk 驱动的，而
    * pll1_sw_clk 有两个来源： pll1_main_clk 和 step_clk， 如果要
    * 让 I.MX6ULL 跑到 528M， 那必须选择 pll1_main_clk 作为 pll1 的时钟
    * 源。 如果我们要修改 pll1_main_clk 时钟的话就必须先将 pll1_sw_clk 从
    * pll1_main_clk 切换到 step_clk,当修改完以后再将 pll1_sw_clk 切换
    * 回 pll1_main_cl， step_clk 等于 24MHz。
    */

    unsigned int reg = 0;

    if((((CCM->CCSR)>>2) & 0x1) ==0)
    {
        CCM->CCSR &= ~(1 << 8); /* 配置 step_clk 时钟源为 24MHz OSC */
        CCM->CCSR |= (1 << 2);  /* 配置 pll1_sw_clk 时钟源为 step_clk */
    }

    /* 1.2、设置 pll1_main_clk 为 1056MHz,也就是 528*2=1056MHZ,
    * 因为 pll1_sw_clk 进 ARM 内核的时候会被二分频！
    * 配置 CCM_ANALOG->PLL_ARM 寄存器
    * bit13: 1 使能时钟输出
    * bit[6:0]: 88, 由公式： Fout = Fin * div_select / 2.0，
    * 1056=24*div_select/2.0, 得出： div_select=88。
    */

    CCM_ANALOG->PLL_ARM = (1 << 13) | ((88 << 0) & 0X7F);
    CCM->CCSR &= ~(1 << 2);   /* 将 pll_sw_clk 时钟切换回 pll1_main_clk */
    CCM->CACRR = 1;  /* ARM 内核时钟为 pll1_sw_clk/2=1056/2=528Mhz */


    /* 2、设置 PLL2(SYS PLL)各个 PFD */
    reg = CCM_ANALOG->PFD_528;
    reg &=  ~(0x3f3f3f3f);      /* 清除原来的设置 */
    reg |= (32<<24);            /* PLL2_PFD3=528*18/32=297Mhz */
    reg |= (24<<16);            /* PLL2_PFD2=528*18/24=396Mhz */
    reg |= (16<<8);             /* PLL2_PFD1=528*18/16=594Mhz */
    reg |= (27<<0);             /* PLL2_PFD0=528*18/27=352Mhz */
    CCM_ANALOG->PFD_528 = reg;  /* 设置 PLL2_PFD0~3 */

    /* 3、设置 PLL3(USB1)各个 PFD */
    reg =0;                         /* 清零reg */
    reg = CCM_ANALOG->PFD_480;      /* 清除原来的设置 */
    reg &= ~(0x3f3f3f3f);
    reg |=  (19<<24);               /* PLL3_PFD3=480*18/19=454.74Mhz */
    reg |=  (17<<16);               /* PLL3_PFD2=480*18/17=508.24Mhz */
    reg |=  (16<<8);                /* PLL3_PFD1=480*18/16=540Mhz */
    reg |=  (12<<0);                /* PLL3_PFD0=480*18/12=720Mhz */
    CCM_ANALOG->PFD_480 = reg;      /* 设置 PLL3_PFD0~3 */

    /* 4、设置 AHB 时钟 最小 6Mhz， 最大 132Mhz */
    CCM->CBCMR &= ~(3<<18);         /* 清除设置*/
    CCM->CBCMR |= (1<<18);          /* pre_periph_clk=PLL2_PFD2=396MHz */
    CCM->CBCDR &= ~(1<<25);         /* periph_clk=pre_periph_clk=396MHz */
    while(CCM->CDHIPR & (1 << 5));  /* 等待握手完成 */

    /* 修改 AHB_PODF 位的时候需要先禁止 AHB_CLK_ROOT 的输出，但是
    * 我没有找到关闭 AHB_CLK_ROOT 输出的的寄存器，所以就没法设置。
    * 下面设置 AHB_PODF 的代码仅供学习参考不能直接拿来使用！！
    * 内部 boot rom 将 AHB_PODF 设置为了 3 分频，即使我们不设置 AHB_PODF，
    * AHB_ROOT_CLK 也依旧等于 396/3=132Mhz。
    */
#if 0
    /* 要先关闭 AHB_ROOT_CLK 输出，否则时钟设置会出错 */
    CCM->CBCDR &= ~(7 << 10);       /* CBCDR 的 AHB_PODF 清零 */
    CCM->CBCDR |= (2 << 10);        /* AHB_PODF 3 分频， AHB_CLK_ROOT=132MHz */
    while(CCM->CDHIPR & (1 << 5));  /* 等待握手完成 */
#endif

    /* 5、设置 IPG_CLK_ROOT 最小 3Mhz，最大 66Mhz */
    CCM->CBCDR &= ~(3<<8);       /* CBCDR 的 IPG_PODF 清零 */
    CCM->CBCDR |= (1<<8);        /* IPG_PODF 2 分频， IPG_CLK_ROOT=66MHz */

    /* 6、设置 PERCLK_CLK_ROOT 时钟 */
    CCM->CSCMR1 &= ~(1<<6);         /* PERCLK_CLK_ROOT 时钟源为 IPG */
    CCM->CSCMR1 &= ~(63 << 0);

}

bsp_clk.c 中一共有两个函数： clk_enable 和 imx6u_clkinit，其中函数 clk_enable 就是使能 I.MX6U 的所有外设时钟。函数 imx6u_clkinit 先设置系统主频为 528MHz，然后根据我们分析的 I.MX6U 时钟系统来设置 8 路 PFD，最后设置 AHB、 IPG 和 PERCLK 的时钟频率。

2.2、bsp_clk.h

#ifndef __BSP_CLK_H
#define __BSP_CLK_H

#include "imx6ul.h"


void clk_enable(void);
void imx6u_clkinit(void);

#endif // !__BSP_CLK_H

在 bsp_clk.h 文件中添加函数 imx6u_clkinit 的声明

2.4、main.c

修改 main.c 文件，在 main 函数里面调用 imx6u_clkinit 来初始化时钟,代码如下：

#include "main.h"

int main()
{
    int i=0;
    int keyvalue=0;
    unsigned char led_status= OFF;
    unsigned char beep_status= OFF;

    imx6u_clkinit(); /* 初始化系统时钟 */
    clk_enable();  //使能外设时钟
    led_init(); //初始化LED
    init_beep();//初始化蜂鸣器
    key_init(); //初始化key

    while(1)
    {
        keyvalue = key_get_value();
        if(keyvalue)
        {
            switch (keyvalue)
            {
            case KEY_VALUE:
                beep_status=!beep_status;
                beep_switch(beep_status);
                break;

            default:
                break;
            }
        }

        i++;
        if(i == 50)
        {
            i=0;
            led_status=!led_status;
            led_switch(LED0,led_status);
        }
        delay(10);

    }

    return 0;
}

3、编译下载验证

具体所有代码在GitHub：裸机主频时钟配置

使用 Make 命令编译代码，编译成功以后使用软件 imxdownload 将编译完成的 clk.bin 文件下载到 SD 卡中，命令如下：

chmod 777 imxdownload 				//给予 imxdownload 可执行权限，一次即可
./imxdownload clk.bin /dev/sdd 		//烧写到 SD 卡中

烧写成功以后将 SD 卡插到开发板的 SD 卡槽中，然后复位开发板。本试验效果其实和试验“7_key”一样，但是 LED 灯的闪烁频率相比试验“7_key”要快一点。因为试验“7_key”的主频是 396MHz，而本试验的主频被配置成了 528MHz，因此代码执行速度会变快，所以延时函数的运行就会加快。
