概述

这篇博文中使用的模拟信号为上篇博文：【 MATLAB 】使用 MATLAB 实现模拟信号的近似及其连续傅里叶变换

中使用的模拟信号：

$x_a(t) = e^{-1000left |t right |}$

为了研究在频域数量上的采样效果，对该信号使用两种不同的采样频率采样。

a. 在 fs = 5000 对信号进行采样，求出并画出其离散时间傅里叶变换；

b. 在 fs = 1000 对信号采样，求出并画出其离散时间傅里叶变换。

题解：

上篇博文也分析了，信号的带宽为2kHz，奈奎斯特频率就为 4000 样本/s，它小于第一问给出的采样频率，所以频谱混叠几乎不存在。

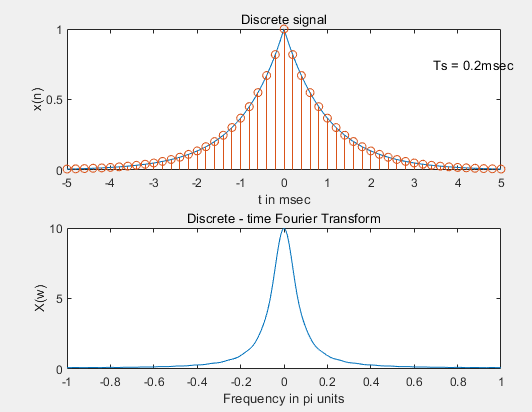

我们通过MATLAB验证下：

clc
clear
close all

% Analog signal
Dt = 0.00005;
t = - 0.005:Dt:0.005;
xa = exp(-1000 * abs(t));

% Discrete-time signal
Ts = 0.0002;
n = -25:25;
x = exp(-1000*abs(n*Ts));

%Discrete-time Fourier Transform
K = 500;
k = 0:1:K;
w = pi*k/K;
X = x*exp(-j*n'*w);
X = real(X);
w = [-fliplr(w),w(2:K+1)];
X = [fliplr(X),X(2:K+1)];

subplot(2,1,1);
plot(t*1000,xa);
xlabel('t in msec');ylabel('x(n)');
title('Discrete signal');
hold on
stem(n*Ts*1000,x);
gtext('Ts = 0.2msec');
hold off

subplot(2,1,2);
plot(w/pi,X);
xlabel('Frequency in pi units');ylabel('X(w)');
title('Discrete - time Fourier Transform');

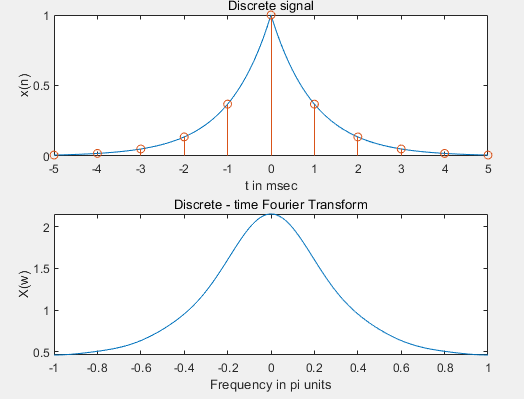

继续作答第二问，将采样间隔改为0.001s，10ms时间区间内能采样11个点。

clc
clear
close all

% Analog signal
Dt = 0.00005;
t = - 0.005:Dt:0.005;
xa = exp(-1000 * abs(t));

% Discrete-time signal
Ts = 0.001;
n = -5:5;
x = exp(-1000*abs(n*Ts));

%Discrete-time Fourier Transform
K = 500;
k = 0:1:K;
w = pi*k/K;
X = x*exp(-j*n'*w);
X = real(X);
w = [-fliplr(w),w(2:K+1)];
X = [fliplr(X),X(2:K+1)];

subplot(2,1,1);
plot(t*1000,xa);
xlabel('t in msec');ylabel('x(n)');
title('Discrete signal');
hold on
stem(n*Ts*1000,x);
gtext('Ts = 1msec');
hold off

subplot(2,1,2);
plot(w/pi,X);
xlabel('Frequency in pi units');ylabel('X(w)');
title('Discrete - time Fourier Transform');
