stm32串口通信程序之UART2(TTL)

57 阅读 0 评论 38 点赞

我是靠谱客的博主个性茉莉，最近开发中收集的这篇文章主要介绍stm32串口通信程序之UART2(TTL)，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

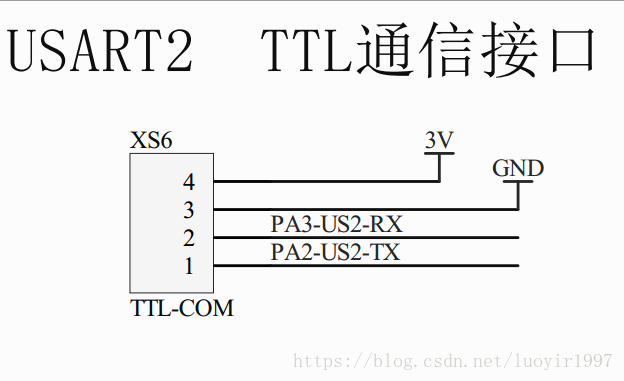

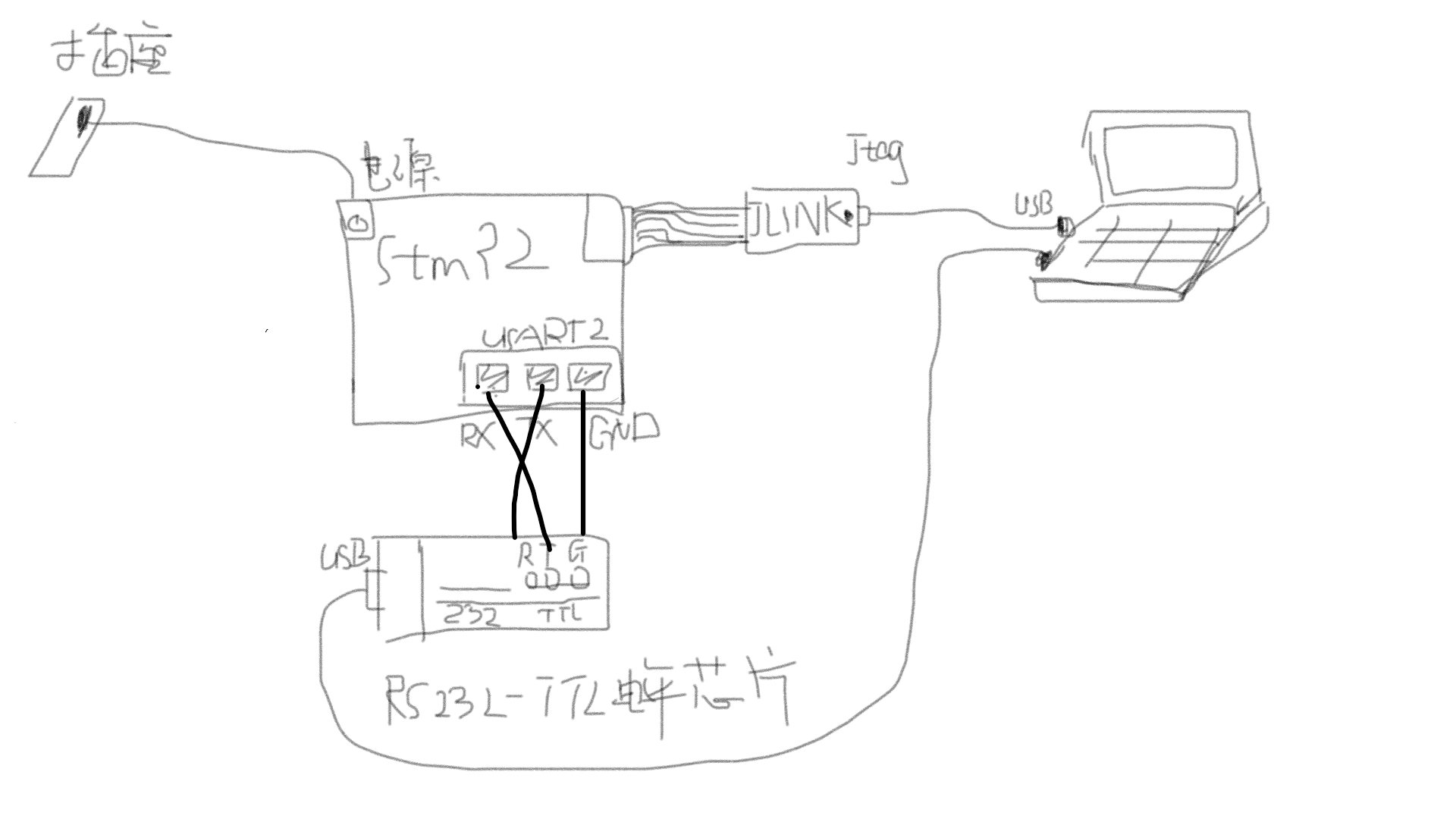

一、硬件连接

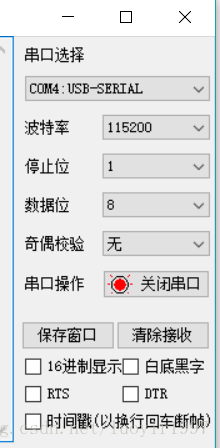

二、串口助手设置：

三、keil下编程

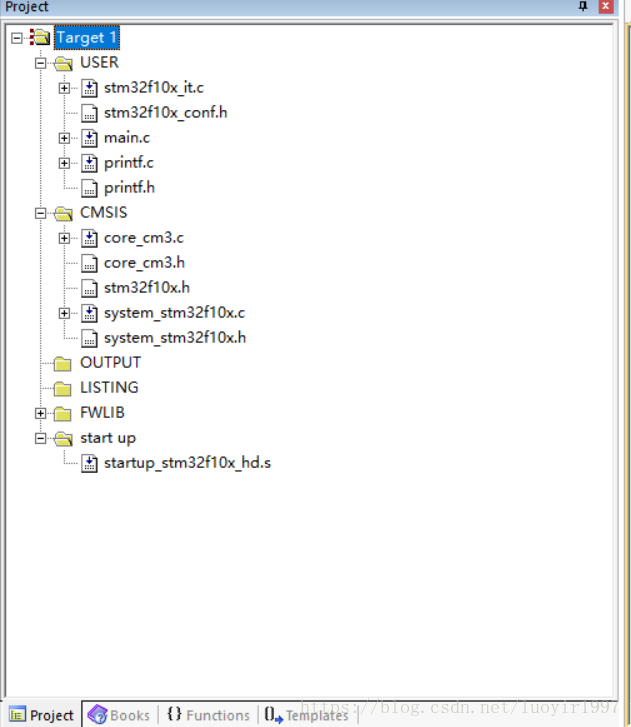

1.要添加的工程文件

二要编写的user文件

1.main.c

#include "printf.h"

int main()
{
    printf_init();
    printf("luoyiran is a nice boyn");
    printf("xixin");
    printf("serial communications is so  mystical and interesting!n");
    printf("keep striving!n");

}

2.printf.c

#include "printf.h"
#include "stm32f10x.h"
#include "stm32f10x_rcc.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_usart.h"
#include "misc.h"
int fputc(int ch,FILE *f)
{
    while(USART_GetFlagStatus(USART2,USART_FLAG_TC) != SET);
    USART_SendData(USART2,(unsigned char)ch);
    while(USART_GetFlagStatus(USART2,USART_FLAG_TC) != SET);
    return (ch);
}

/*函数名printf_init()
描述：配置USART2的GPIO口，
工作模式为：比特率115200  数据位：8位 奇偶校验位：N  停止位：1
输入：无
输出：无
****************************/
void printf_init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    USART_InitTypeDef USART_InitStructure;

       /*config USART clock*/
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);
    RCC_APB1PeriphClockCmd( RCC_APB1Periph_USART2,ENABLE);
       /*USART1 GPIO config*/
    GPIO_InitStructure.GPIO_Pin= GPIO_Pin_2;
    GPIO_InitStructure.GPIO_Mode= GPIO_Mode_AF_PP; //复用推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA,&GPIO_InitStructure);

      GPIO_InitStructure.GPIO_Pin= GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Mode= GPIO_Mode_IN_FLOATING;  //复用开漏输入
    GPIO_Init(GPIOA,&GPIO_InitStructure);
       /*USART1 mode Config*/
    USART_InitStructure.USART_BaudRate = 115200;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(USART2,&USART_InitStructure);
    USART_Cmd(USART2,ENABLE);
	}

printf.h

#ifndef __printf_H
#define __printf_H

#include "stm32f10x.h"
#include <stdio.h>
void printf_init(void);
int fputc(int ch,FILE *f);

#endif

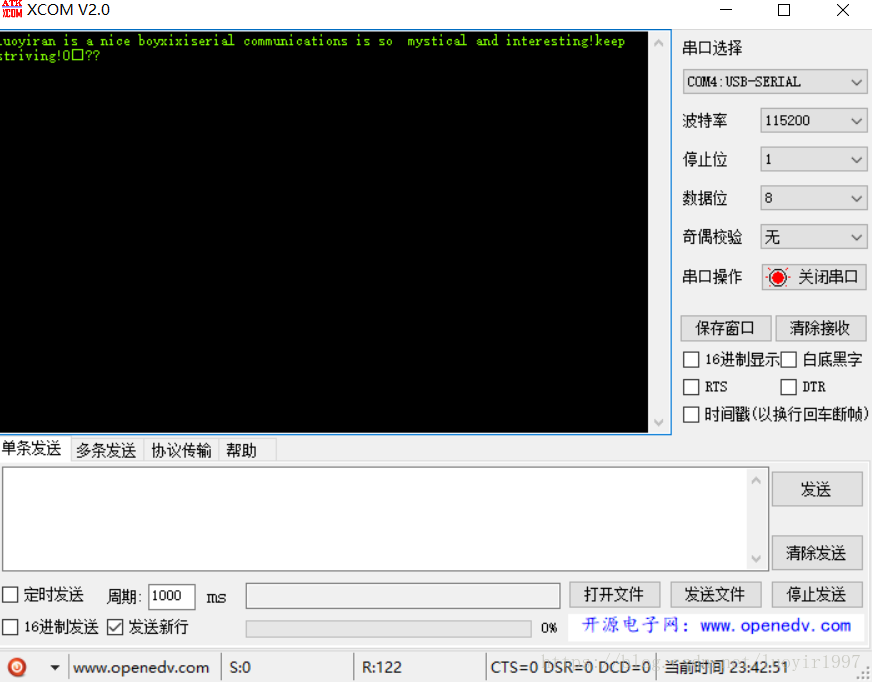

四、编译文件，点击load，打开串口调试助手，接上跳线帽子，观察串口助手打印现象
