RS232和TTL电平

RS323是一种通讯标准,因为高电平+15V低电平--15V电位差30V容错空间大，抗干扰能力强，一般用于工业设备直接通信电平转换芯片一般有MAX3232,SP3232; 最简单的RS232通信由三条数据线组成，即TxD、RxD和GND。RS232采用负逻辑电平，即-15V~-3V代表逻辑"1"，+3V~+15V代表逻辑"0"。这里的电平，是TxD线（或者RxD线）相对于GND的电压。（关于物理接口，请参考文章：工业串口通信之掀起串口的盖头）;

TTL一般是从单片机或者芯片中发出的电平; TTL电路的工作电压是5V，它的输出可以是高电平（3.6V）或者低电平（0.3V）。

由于电平是一个连续变化的电压范围，为了用这种模拟量的电压来表示数字量的逻辑1和逻辑0，TTL电平规定：

• 对于输出电路：电压大于等于（≥）2.4V为逻辑1；电压小于等于（≤）0.4V为逻辑0；
• 对于输入电路：电压大于等于（≥）2.0V为逻辑1；电压小于等于（≤）0.8V为逻辑0；

因此实际中高电平为5V（51单片机）或者3.3V（stm32）存在差异;

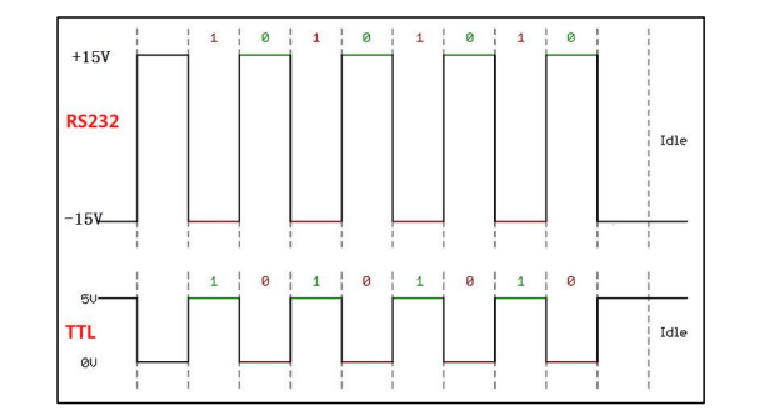

由上图可以看出RS232电平与TTL电平逻辑刚好相反。TTL1为高电平，0为低电平.RS232相反。

下面介绍三种通讯方式

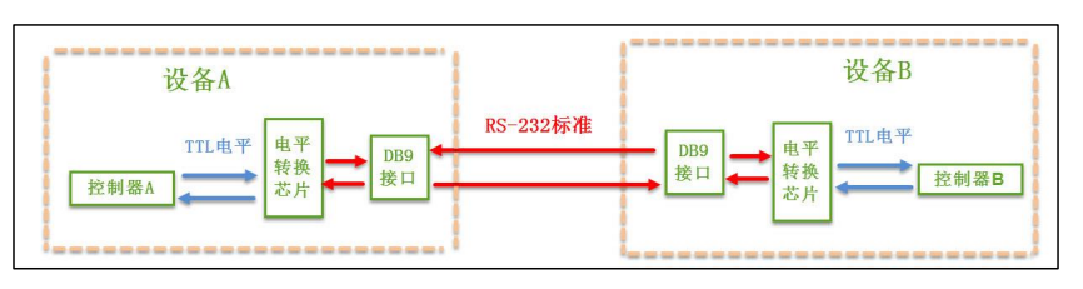

两设备通过232标准通讯

控制器发出的是TTL电平，经过电平转换芯片转换成232电平. 其中DB9是一种通讯线如图。其中有用的是RXD,TXD。

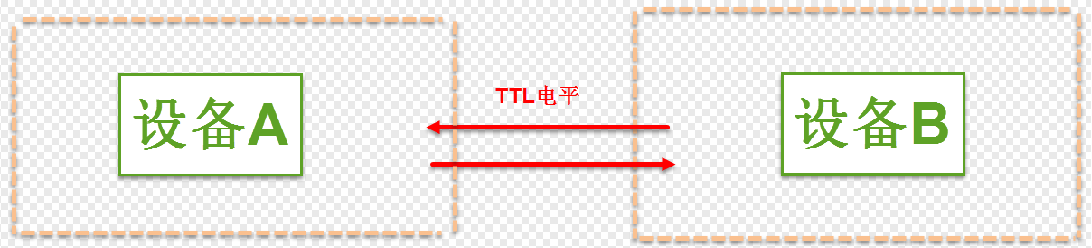

 TTL电平之间的直接通讯

原生的串口通信主要是控制器跟串口的设备或者传感器通信，不需要经过电平转换芯片来转换电平，直接就用TTL电平通信。例如GPS模块、GSM模块、串口转WIFI模块、HC04蓝牙模块等与控制器之间的通讯。

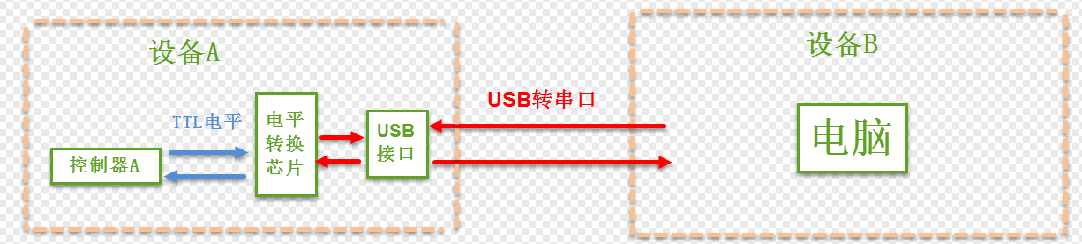

USB转串口与电脑进行通讯

电平转换芯片一般用CH340,同时电脑还需要安装CH340驱动
