概述

杰里AC692X uart1奇校验使用

万军从中过，滴水不沾衣。大家好，我是Rangers。最近在使用杰里AC6926A与另一款芯片进行串口通讯也是踩了一下这个奇校验的坑。由于通讯的芯片只支持奇校验，所以不得不对我们蓝牙芯片进行奇校验配置。

一丶串口帧格式

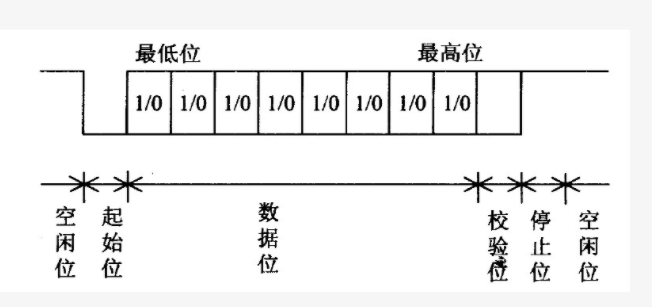

那么在配置奇校验之前，首先我们简单的了解一下串口的帧格式：

在这里插入图片描述

上图所示：

起始位：开始位，意味着数据传输的开始
数据位：bit0~bit7 就是我们要传输的8位数据
校验位：奇偶校验位
停止位：1~2bit

看到这应该都清楚了，串口在传输数据的过程中，首先发出起始信号（下降沿）说明数据传输开始，紧接着“由低位到高位”传输我们的8bit数据，然后“第9位”则是我们的奇偶校验位，当uart被设置为无校验时，此位是被忽略的，最后是停止位说明数据传输结束。

二丶奇校验

了解完串口的帧格式，我们可以发现，起始奇校验就是通过操作帧格式中的校验位来实现的，也就是所谓的“第9位”。
首先我们了解一下什么是奇校验：
1.当传输的8bit数据位中1的个数为奇数时，校验位置0
2.当传输的8bit数据位中1的个数为偶数时，校验位置1 补成奇数

什么意思？我们举个例子：
1.假设我们现在需要通过串口传输 0x05 ，0x05的二进制表示为：0000 0101 不难看出0x05的二进制中1的个数为偶数，这时候我们就需要将第9位校验位设置为1
2.当我们传输 0x07 ， 0x07的二进制表示为： 0000 0111 ，它的二进制中1的个数为奇数，这时候我们将第九位校验位设置为0
也就是说，奇校验实际上就是，传输的8bit 和校验位为1 的个数加起来要是奇数

三丶串口初始化

 void user_uart_init(u32 boud)
{
    JL_IOMAP->CON1 &= ~(BIT(2) | BIT(3));///片选PB0 PB1

    JL_PORTB->OUT |= BIT(0) ;
    JL_PORTB->DIR |= BIT(1) ;
    JL_PORTB->DIR &= ~BIT(0) ;
    JL_UART1->BAUD = (UART_CLK / boud) / 4 - 1;
    JL_UART1->CON0 = BIT(14) | BIT(13) | BIT(12) | BIT(10) | BIT(0) | BIT(1) |BIT(3);
    uart_info[1].callback_fun = user_common_uart_isr;  //接收到buf会跳进这个函数
    IRQ_REQUEST(IRQ_UART1_IDX, uart1_isr_fun);///请求中断
    irq_set_prio(IRQ_UART1_IDX, 2); //优先级设置为2，最高为3
}
`

初始化我就直接贴代码了，不多做解释，可以直接照抄。

四丶奇校验代码段

void user_uart_send_odd(u8 buf)
{
    u8 prd = buf;
    u8 i;
    static u8 cnt = 0;
    for(i = 0; i < 8; i++)
    {
        if(buf & BIT(7)){
            cnt++;
        }
        prd = prd << 1;
    }
    if(cnt % 2)  //如果二进制1的个数是偶数  置1
    {
        JL_UART1->CON0 |= BIT(9);
    }
    else  //如果二进制1的个数是奇数  置0
    {
        JL_UART1->CON0 &= ~BIT(9);
    }
    cnt = 0;
    user_uart_tx(buf); //发送buf
}
void user_uart_tx(char a)
{
    JL_UART1->BUF = a;
    __asm__ volatile("csync");
    while ((JL_UART1->CON0 & BIT(15)) == 0);    //TX IDLE
}

五丶重头戏：串口接收丢包

配置完上面，我们发送是没什么大问题的了，用串口工具抓发送的数据到电脑上也是正常的了。

但是！！当我们通过串口工具下发数据到芯片上接收时，瞬间爆炸。发送多几条之后直接出现丢包、串数据等现象。要知道我们做串口通讯一般都会包含头-命令-数据-校验的，其中的数据都是不能出现闪失的，一但数据出现丢包就会导致我们无法通过校验。意味着这次的数据传输失败，那么对于用户在使用工程中出现这种问题导致操作失效，这是很致命的。

我去查这个问题的时候也很头痛。

void uart1_isr_fun()
{
    u8 uto_buf;
    u8 odd_bit;
    if ((JL_UART1->CON0 & BIT(3)) && (JL_UART1->CON0 & BIT(14))) {
        uto_buf = JL_UART1->BUF;
        odd_bit = (JL_UART1->CON0 & BIT(8));
        ReadBufSucced = 0;
        JL_UART1->CON0 |= BIT(12);
        if (uart_info[1].callback_fun) {
            uart_info[1].callback_fun(uto_buf, rx_uart1_buf, UART_ISR_TYPE_DATA_COME);
        }
    }
}

这段是我串口中断的代码，一看上去也没什么问题，导致我非常的纳闷，最奇怪的是，当我再取出接收的buf再发送出去的时候，在Music任务下居然接收的非常稳定，只是在BT模式下出现丢包，搞得我非常的头痛，百思不得其“姐”。
正常来说，我们接收是不需要关第九位校验位的，所以实在是想不到引起丢包的原因。即使由校验引起的，也应该所有数据都出错，不会有正常的现象。

void uart1_isr_fun()
{
    u8 uto_buf;
    u8 odd_bit;
    if ((JL_UART1->CON0 & BIT(3)) && (JL_UART1->CON0 & BIT(14))) {
        uto_buf = JL_UART1->BUF;
        odd_bit = (JL_UART1->CON0 & BIT(8));
        ReadBufSucced = 0;
        JL_UART1->CON0 |= BIT(12);
        user_uart_tx(uto_buf);///接收返回
        if (uart_info[1].callback_fun) {
            uart_info[1].callback_fun(uto_buf, rx_uart1_buf, UART_ISR_TYPE_DATA_COME);
        }
    }
}

后面又百度了奇校验相关的博客文章，都没有找到有相关问题的原因，也在杰里的技术群询问了一下可能引起丢包的原因，结果没有人理我（卑微且弱小…）。就在我准备要放弃的时候，突然想起试一下无检验下，接收是否会出现问题？

说干就干，首先将初始化里面的校验位失能掉：

 void user_uart_init(u32 boud)
{
    JL_IOMAP->CON1 &= ~(BIT(2) | BIT(3));///片选PB0 PB1

    JL_PORTB->OUT |= BIT(0) ;
    JL_PORTB->DIR |= BIT(1) ;
    JL_PORTB->DIR &= ~BIT(0) ;
    JL_UART1->BAUD = (UART_CLK / boud) / 4 - 1;
    JL_UART1->CON0 = BIT(14) | BIT(13) | BIT(12) | BIT(10) | BIT(0) | BIT(3);///不使能第九位
    uart_info[1].callback_fun = user_common_uart_isr;  //接收到buf会跳进这个函数
    IRQ_REQUEST(IRQ_UART1_IDX, uart1_isr_fun);
    irq_set_prio(IRQ_UART1_IDX, 2); //优先级设置为2，最高为3
}

然后再通过串口助手下发数据到芯片，发现就不会出现丢包事件了。

原来还是因为奇校验的问题导致接收丢包，至于是不是芯片缺陷还是我操作不当这里我无法分析。只能说既然找到是配置了校验位的问题，那么我们就可以找解决的方法了。

当时我测出是由于配置了检验位的原因引起的，我第一反应就是：那我在需要校验时候再使能校验位，不需要的时候失能，是不是就能规避这个问题？

于是我保留了初始化不再使能第九位，而是在发送数据时加入了以下两条代码：

void user_uart_send_odd(u8 buf)
{
    JL_UART1->CON0 |= BIT(1);	//使能校验位
    u8 prd = buf;
    u8 i;
    static u8 cnt = 0;
    for(i = 0; i < 8; i++)
    {
        if(buf & BIT(7)){
            cnt++;
        }
        prd = prd << 1;
    }
    if(cnt % 2)  //如果二进制1的个数是偶数  置1
    {
        JL_UART1->CON0 |= BIT(9);
    }
    else  //如果二进制1的个数是奇数  置0
    {
        JL_UART1->CON0 &= ~BIT(9);
    }
    cnt = 0;

    user_uart_tx(buf); //发送buf

    JL_UART1->CON0 &= ~BIT(1); //失能校验位
}

做完以上改动，升级程序后再测试，发现接收数据就不再出现丢包问题了。

下面是我回调函数的处理代码：

void user_common_uart_isr(u8 uto_buf, void *p, u8 isr_flag)
{

    if(UART_ISR_TYPE_DATA_COME == isr_flag) //如果接收到数据
    {

            if(0 != ((Uart0_RecvFIFO.fifo_size -1 +
            Uart0_RecvFIFO.fifo_front -
            Uart0_RecvFIFO.fifo_rear) % Uart0_RecvFIFO.fifo_size))//fifo is not full
            {
            Uart0_RecvFIFO.fifo_addr[Uart0_RecvFIFO.fifo_rear] = uto_buf;
            Uart0_RecvFIFO.fifo_rear++;
            Uart0_RecvFIFO.fifo_rear = Uart0_RecvFIFO.fifo_rear % Uart0_RecvFIFO.fifo_size;
            }

    }
}
