Esp8266 进阶之路23【高级篇】再来一波 esp8266 基于 freeRtos系统连接自己私有的服务器实现OTA远程升级，还可以显示下载升级进度哦。(附带Demo)

• 本系列博客学习由非官方人员 半颗心脏 潜心所力所写，不做开发板。仅仅做个人技术交流分享，不做任何商业用途。如有不对之处，请留言，本人及时更改。

• 很多人怎么联系我一起学习进步，下面打个小小公告和干货无偿分享：

玩转esp8266带你飞、加群付费QQ群，提高门槛，不喜的朋友勿喷勿加：434878850
esp8266源代码免费学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp8266
esp32源代码免费学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp32

一、前言；

• esp8266实现OTA已经不是什么奇怪的事情了，主要esp8266还有支持裸跑非系统和rtos实时系统之分，导致现在有2个版本的代码，前面我已经料到了在NONOS怎么实现远程升级我们的固件，那么这篇的话，而是基于freeRtos实时系统的。
• 主要涉及到知识有以下：
  • lwip网络框架的基本使用，域名和DNS解析的使用。
  • freeRtos的基本认识。
  • http请求的协议认识和原理。
  • esp8266的内存划分的认识。
• 实现的功能特色有以下：
  • 支持本地服务器和远程广域网服务器。（通过DNS解析）
  • 支持显示下载固件进度。

二、回顾下OTA的流程；

• 我们已经很清楚，esp8266实现远程升级的原理过程如下：

• 私有服务的放置其实也是一样，只需要在阿里云或者京东云或者腾讯云这些平台搭建服务器，把编译好的固件放上去，提供链接即可，和本地一样。

• 注意放上去的2个固件的配置信息必须一致。

三、lwip网络框架的知识的使用；

• ①：lwip使用DNS来解析网址域名。

因为esp8266这个实时系统支持lwip，所以直接调用即可；首先要打开DNS功能，在lwipopts.h头文件有个宏定义LWIP_DNS置为1即可。下面就是调用代码了：

        //dns begin
		dns_init(); //初始化
		struct ip_addr addr;
		//你要解析的域名,比如 www.baidu.com
		char name0[] = "www.baidu.com";
		//调用netconn_gethostbyname
		err_t err = netconn_gethostbyname((char*) name0, &addr);
		//定义字符串来接收IP
		char* ipAdress;
		if (err == ERR_OK) {
		    //格式化IP
		    ipAdress = ip_ntoa(&addr);
		    //打印下
			printf("dns ok , the %s ip is:%s",name0, ipAdress);
		}else{
			return;
		}
		//dns over

• ②：先通过socket连接服务器的端口，一般地，默认是80！其中http请求的格式内容如下：注意这个Host的内容可以是域名或者IP，这个要根据服务器来配置。

GET /api/download/user2.4096.new.6.bin HTTP/1.0
Host: www.baidu.com
Connection: keep-alive
Cache-Control: no-cache
User-Agent: Mozilla/5.0 (Windows NT 5.1) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/30.0.1599.101 Safari/537.36
Accept: */*
Accept-Encoding: gzip,deflate,sdch
Accept-Language: zh-CN,zh;q=0.8

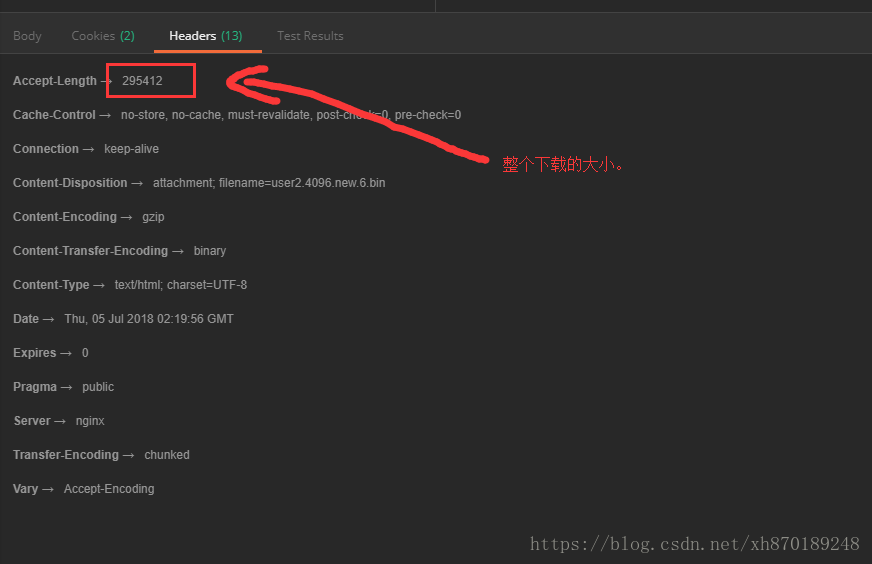

• ③：如果正确响应的话，也是要遵循一定的规则的，我们可以用postMan工具来看看，这显示下载的大小是296412，单位是Byte；那么下面的话，我们根据这个大小去判断我们下载的进度啦！

四、如何处理服务器返回的数据？

• 我们是采用http请求服务器，那么服务器响应正确的话，也是按照一定的协议返回来给我们的 。小徐在尝试了几个服务器，一个是Tomcat，一个是用php搭建的服务器，返回的内容格式有所差别，最大的不同点是：一个是Accept-Length:指定内容大小，一个是Content-Length:指定大小，为此我这次封装的方法文件，是完全可以兼容起来的。详情可以看下面的部分代码。

    //判断 "Accept-Length" 或者 "Context-Length"
	bool isAccept = false;
	if((ptr = (char *)strstr(pusrdata, "Accept-Length")) != NULL)
		isAccept = true;
	else
		isAccept = false;

	if (totallength == 0&& (ptr = (char *)strstr(pusrdata, "rnrn")) != NULL) {

		ptr = (char *) strstr(pusrdata, "rnrn");
		length -= ptr - pusrdata;
		length -= 4;

		printf("ota_start_download:upgrade file download pusrdata:%snn",
				pusrdata);

		//返回"Accept-Length: "在pusrdata中首次出现的地址
		if (isAccept)
			ptr = (char *) strstr(pusrdata, "Accept-Length: ");
		else
			ptr = (char *) strstr(pusrdata, "Content-Length: ");

		if (ptr != NULL) {

            //注意这个"Accept-Length" 或者 "Context-Length"占用的字节不同的
			if (isAccept)
				ptr += 15;
			else
				ptr += 16;

			ptmp2 = (char *) strstr(ptr, "rn");

			if (ptmp2 != NULL) {

				//打印下收到的数据头
				//printf("ptr = %s n", ptr);

				//清空lengthbuffer
				memset(lengthbuffer, 0, sizeof(lengthbuffer));
				memcpy(lengthbuffer, ptr, ptmp2 - ptr);
				sumlength = atoi(lengthbuffer);

				if (sumlength > 0) {
					if (false == system_upgrade(pusrdata, sumlength)) {
						system_upgrade_flag_set(UPGRADE_FLAG_IDLE);
						goto ota_recycle;
					}
					flash_erased = true;
					ptr = (char *) strstr(pusrdata, "rnrn");
					if (false == system_upgrade(ptr + 4, length)) {
						system_upgrade_flag_set(UPGRADE_FLAG_IDLE);
						goto ota_recycle;
					}
					totallength += length;
					return;
				}

			} else {
				system_upgrade_flag_set(UPGRADE_FLAG_IDLE);
				goto ota_recycle;
			}

		}

• 上面我们拿到了这个总数据，那么我们下载固件时候又是怎么样判断是否拉取全部呢？其实通过我们拉取的内容大小和这个总数相比较，就可以得到是否下载完毕。

一般我们都是下载的数据量除于总数据量就是百分比了！由于esp8266不支持浮点类型，也就是不支持小数。 但是我们又要显示进度咋办？yiban其实很简单，算法如下：

• sumlength为总数据量，totallength是已下载的数据量！

int part =sumlength/100;
int projress = (totallength / part);
printf("已经下载: %d , 总数据: %d , 进度: %d% n", totallength, sumlength,projress);

五、扇区的擦除和烧写？

• 要弄明白esp8266的OTA，必须要对其的扇区明明白白。我们现在最常用的是esp8266-12f，其的容量大小是32Mbit，也就是最大代码是1M，2个分区：1024+1024！而大家玩的esp8266-01是8Mbit, 也即是512+512。

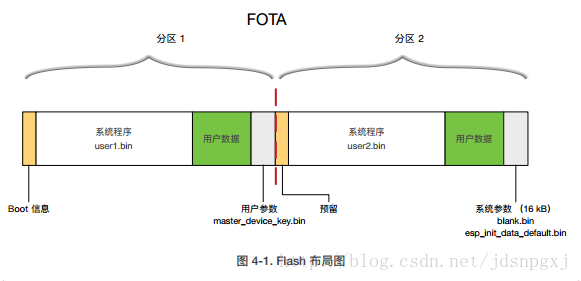

• 从下面官方给的图可以看到，一个支持OTA的扇区分布是对称的，如果你的是8Mbit的话，那么最大的支持就是512K，而32Mbit的就是最大支持1M，其他空间用户数据！说白了，加载的只是这2个空间的任意一个固件！

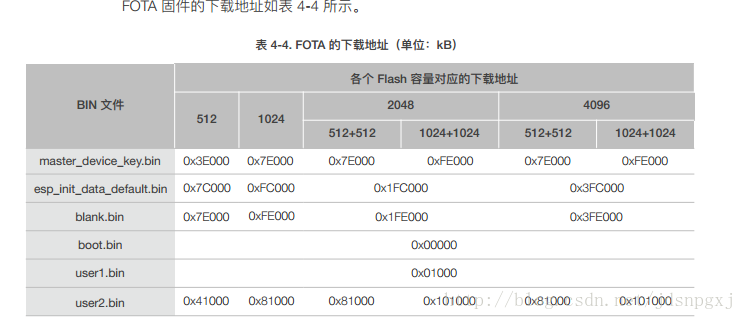

• 下面我再弄一个各个容量大小分布的：

六、如何调用？

• 因为个人小徐是个喜欢封装代码降低耦合的程序员，做项目都要明确划分功能。那么这次的封装也是基于面对对象思想做的，用回调实现进度显示：

• 判断当前是处于哪个分区，如果是分区一那么我们拉取的就是分区二的代码，反而也是这样；

     //注册回调函数
	system_ota_register_callBack(ota_call_back);
	//如果当前是处于 user1.bin，那么就拉取云端 user2.bin 升级
	if(system_upgrade_userbin_check()==UPGRADE_FW_BIN1){
		printf("now is user1.binn");
		system_ota_config_start("www.baidu.com","api/v1/emq/download/iot?bin2.bin",80,true,true);
	//如果当前是处于 user2.bin，那么就拉取云端 user1.bin 升级
	}else if(system_upgrade_userbin_check()==UPGRADE_FW_BIN2){
		printf("now is user2.bin.n");
		system_ota_config_start("www.baidu.com","api/v1/emq/download/iot?bin1.bin",80,true,true);
	}else{
	    //不支持云端升级
		printf("now is not support FOTA..n");
	}

• 看看我们刚刚注册的那个回调函数：

void ota_call_back(int progress, ota_code code) {

    //下载中，可看到进度数值。
	if (code == OTA_DOWNLOADING) {
		printf("ota_DowmLoading: %d%% n",progress);
	//下载完毕
	} else if (code == OTA_SUCCEED) {
		printf("OTA_SUCCEED! n");
		system_upgrade_deinit();
		// 看你需要，下载完毕是否重启系统
		system_upgrade_reboot();
	}
}

• 这是小徐专心封装的函数和方法，直接调用即可：

typedef enum {
	OTA_FAIL = 0,    //下载失败，可能是网速问题
	OTA_SUCCEED ,  //下载并且烧录成功，请重启系统
	OTA_DOWNLOADING ,  //下载中，可看进度条
	OTA_INIT_ERROR ,	 //初始化失败，网址有误。
	OTA_INIT_OK ,	 //初始化成功。
}ota_code;

//progress是进度条，code是状态码
typedef void (*ota_download_CallBack)(int progress,ota_code code);

//注册下载服务器bin文件的进度百分比回调函数：0到100% （整型）;
void system_ota_register_callBack(ota_download_CallBack callBack);

/******************************************************************************
 * FunctionName : system_ota_config_start
 * Description  : 传入网址,并且开始下载
 * Parameters   : char *domainName : 域名或ip地址
 *                char* requestResource : 请求的资源地址
 *                int port         : 端口号
 *                bool isDNS       : 是否要DNS解析
 *                bool isGet       : get请求或者post提交
 * Returns      : 是否成功
 *******************************************************************************/
bool system_ota_config_start(char *domainName, char* requestResource,int port,
		bool isDNS, bool isGet);

七、好好享用吧！

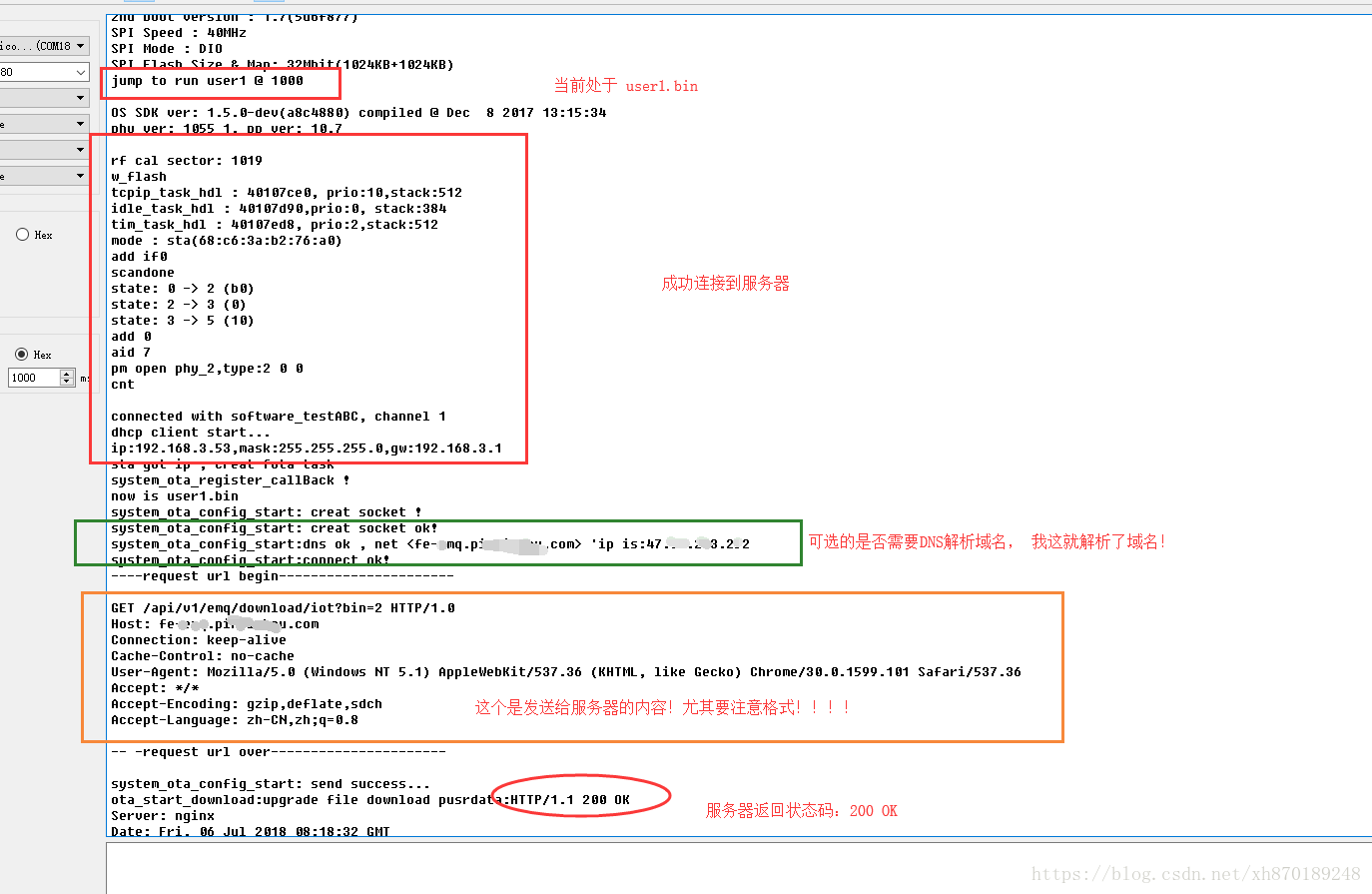

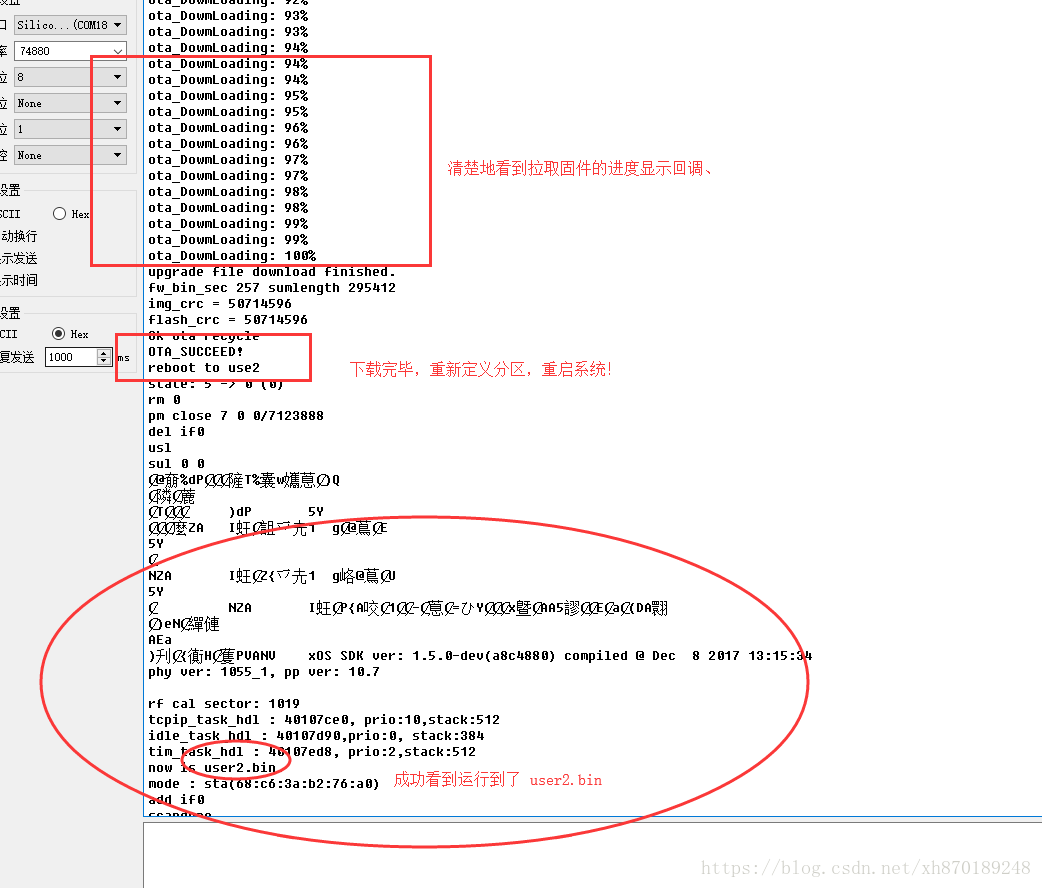

• 下面是我串口打印截图：

八、下载：

• 这个是小徐根据官方的代码。适配了私有服务器、适配了返回数据内容的，而且还支持下载进度显示，真是老费力了！所以代码收点小费，也就是一包烟的事情。这个比某宝上的方案代码便宜了几十倍。

• 这个demo需要注意的是：如果你的服务器地址直接是IP的，就不用DNS解析；如果是域名，那么就需要DNS的；还有需要啰嗦的一点就是：注意你的网络良好、服务器是否访问、还有最为重要的分区说明。

• 好了，如果你确保上面问题，那么这个demo发生有趣的问题，就是不断来回升级，在两个分区跳转。。呵呵。

• 代码工程：http://www.demodashi.com/demo/13533.html

• esp8266学习汇总：https://github.com/xuhongv/StudyInEsp8266

• esp32学习汇总：https://github.com/xuhongv/StudyInEsp32

• 小徐QQ群，少走弯路，玩转8266SDK编程：434878850

九、注意事项：

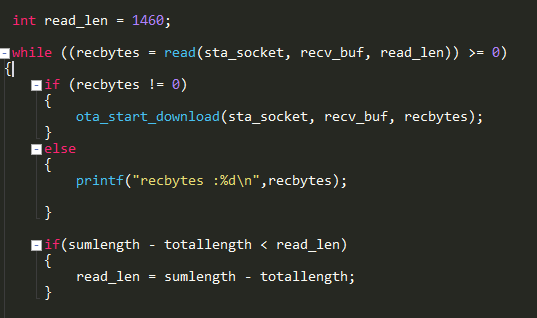

• 根据不同的服务器不一样，有可能会出现多余的body内容返回，导致下载成功，但是校验不通过的情况，从而升级失败！，感谢群里的一个小伙伴的解决方法提供如下：
  • 修改下接受的校验和处理即可！！
