概述

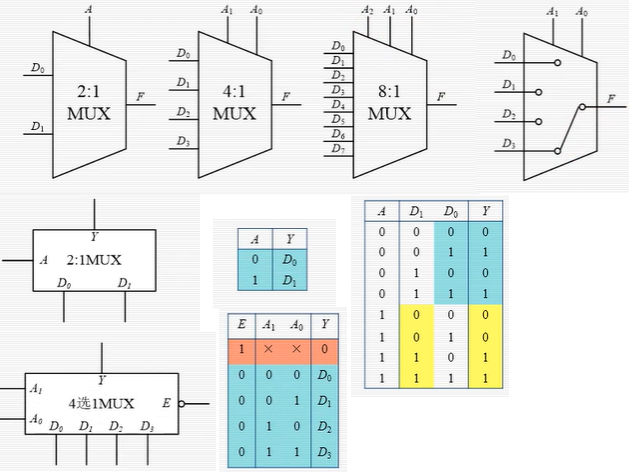

- 数据选择器又称多路选择器（Multiplexer，MUX）常见数据选择器有2选1、4选1和8选1数据选择器。数据选择器功能可类比于一个单刀多掷的开关。
- 2选1选择器是在A的控制下从D1D0选择一路送到Y。A=0时将D0上的数值送给Y，A=1时将D1上的数值送给Y。

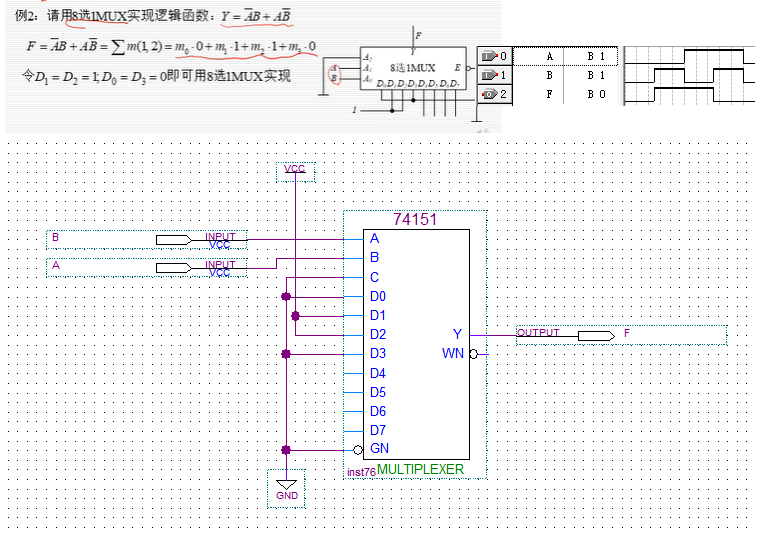

- 用8选1的MUX实现逻辑函数
- 8选1MUX的型号为74151，对将函数写成最小项形式并分配系数m0和m6接低其余接高。
- 8选1实现两个输入变量的函数

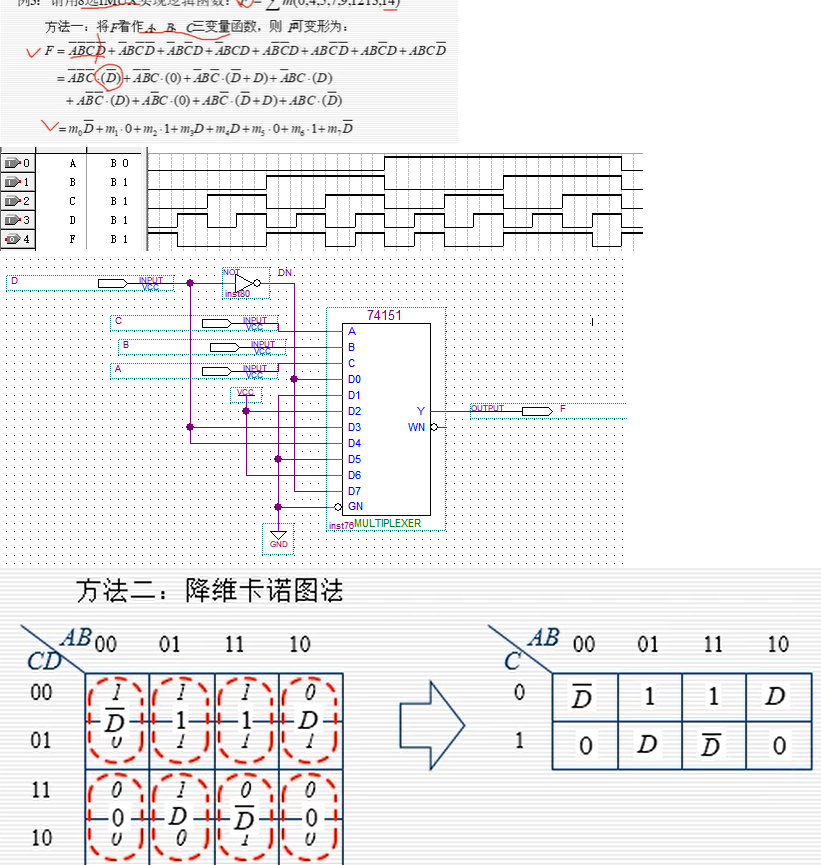

- 逻辑变量数大于地址位数
- 数据选择器进行扩展，用4选1MUX实现8选1MUX
- 利用使能端
- 树状扩展
- 需要指出的是C接口时MSB，A接口是LSB
- 同时放个74151作为对照，出错点：将两个输入端接到一起，修改为用或门接在一起
- 设置D端输入为0101_1110，可以看出当A2A1A0=111时输出0（最后一个数），串行输出为01111010，D0-D7的顺序来读

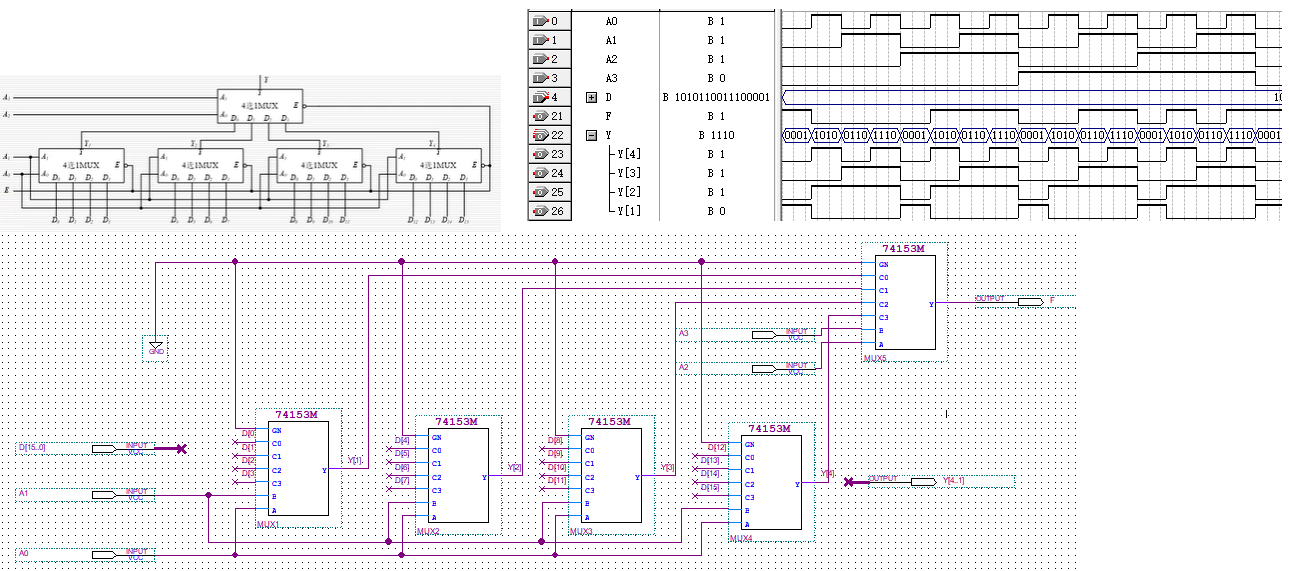

- 用4选1MUX实现16选1MUX（树状扩展）
- 高两位A3A2选择Y4Y3Y2Y1哪一路传输，低两位A1A0共接控制4选1MUX准备一路数据放在输出Y口
- 准备数据D[15…0]=1010_1100_1110_0001，按照D0先输出的顺序为1000_0111_0011_0101
