概述

41.1 STM32 的电源管理简介

1.1电源监控器

1.1.1上电复位与掉电复位 (POR 与 PDR)

当检测到 VDD 的电压低于阈值 VPOR 及 VPDR 时，无需外部电路辅助，STM32 芯片会自动保持在复位状态，防止因电压不足强行工作而带来严重的后果。在刚开始电压低于 VPOR 时 (约 1.92V)，STM32 保持在上电复位状态 (POR，Power On Reset)，当 VDD 电压持续上升至大于 VPOR 时，芯片开始正常运行，而在芯片正常运行的时候，当检测到 VDD 电压下降至低于 VPDR 阈值 (约 1.88V)，会进入掉电复位状态 (PDR，Power Down Reset)。

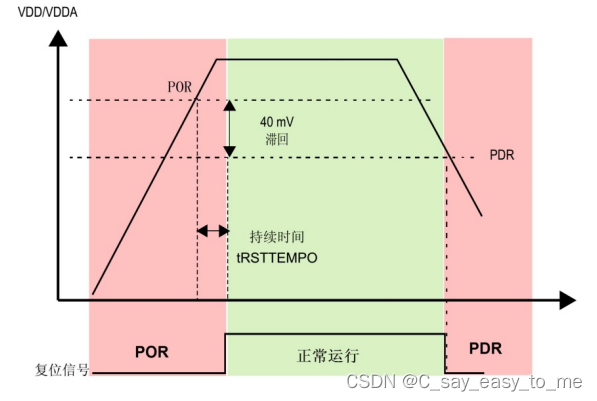

在这里插入图片描述

1.1.2 可编程电压检测器 PVD

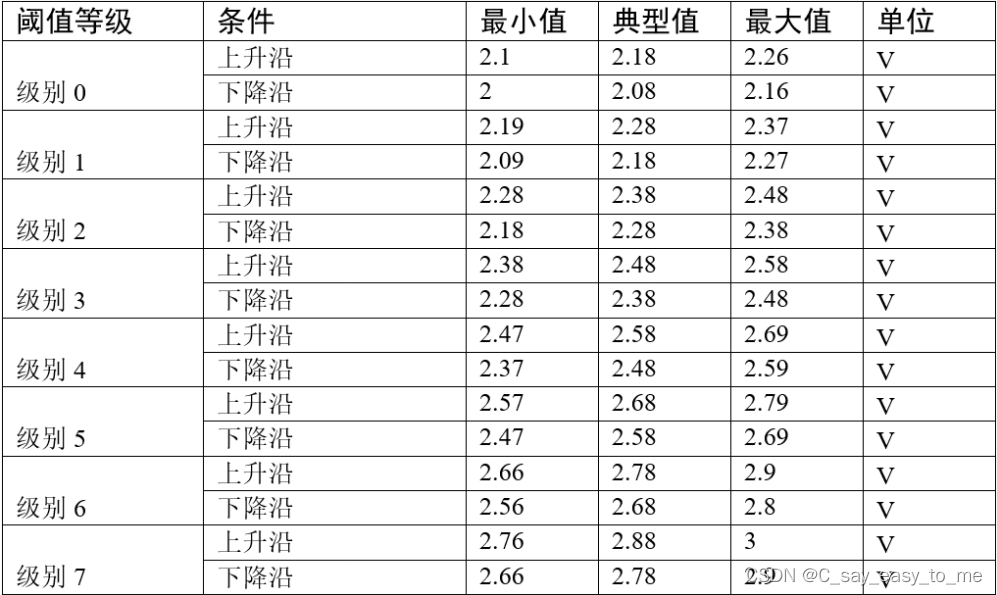

POR、PDR 功能是使用其电压阈值与外部供电电压 VDD 比较，当低于工作阈值时，会直接进入复位状态，这可防止电压不足导致的误操作。PVD 可配置 8 个等级。

在这里插入图片描述

1.2 STM32 的电源系统

STM32 把它的外设、内核等模块跟据功能划分了供电区域

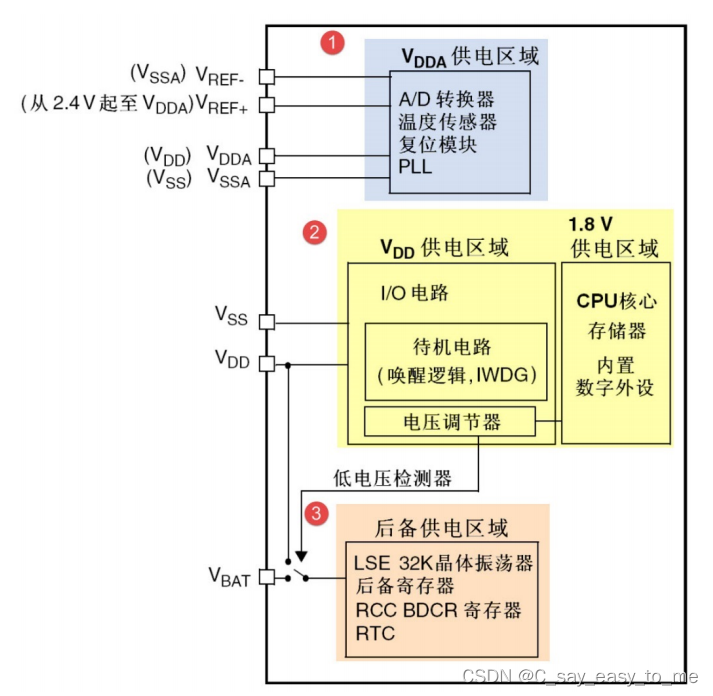

在这里插入图片描述

STM32 的电源系统主要分为备份域电路、内核电路以及 ADC 电路三部分

(1) ADC 电源及参考电压（VDDA 供电区域）

为了提高转换精度，STM32 的 ADC 配有独立的电源接口，方便进行单独的滤波。ADC的工作电源使用 VDDA 引脚输入，使用 VSSA 作为独立的地连接，VREF 引脚则为 ADC提供测量使用的参考电压。

(2) 调压器供电电路（VDD/1.8V 供电区域）

在 STM32 的电源系统中调压器供电的电路是最主要的部分，调压器为备份域及待机电路以外的所有数字电路供电，其中包括内核、数字外设以及 RAM，调压器的输出电压约为 1.8V，因而使用调压器供电的这些电路区域被称为 1.8V 域。调压器可以运行在“运行模式”、“停止模式”以及“待机模式”。在运行模式下，1.8V域全功率运行；在停止模式下 1.8V 域运行在低功耗状态，1.8V 区域的所有时钟都被关闭，相应的外设都停止了工作，但它会保留内核寄存器以及 SRAM 的内容；在待机模式下，整个 1.8V 域都断电，该区域的内核寄存器及 SRAM 内容都会丢失 (备份区域的寄存器不受影响)。

(3) 备份域电路（后备供电区域）

STM32 的 LSE 振荡器、RTC 及备份寄存器这些器件被包含进备份域电路中，这部分的电路可以通过 STM32 的 VBAT 引脚获取供电电源，在实际应用中一般会使用 3V 的钮扣电池对该引脚供电。

1.3 STM32 的功耗模式

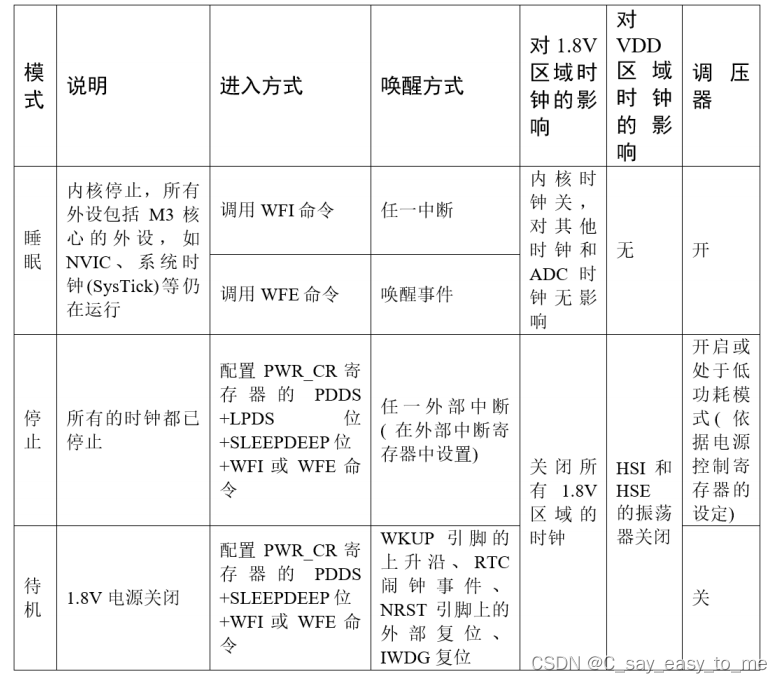

在这里插入图片描述

1.3.1 睡眠模式

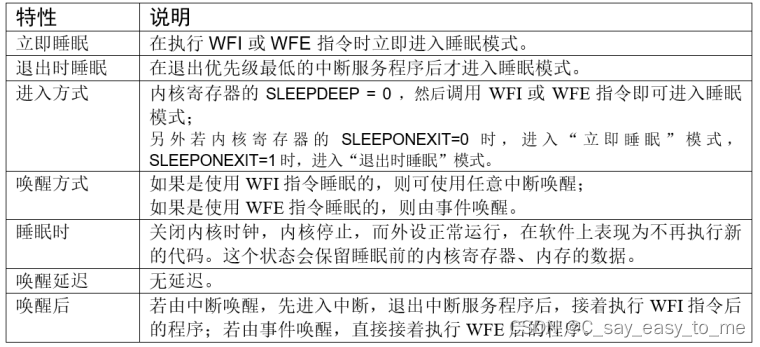

在这里插入图片描述

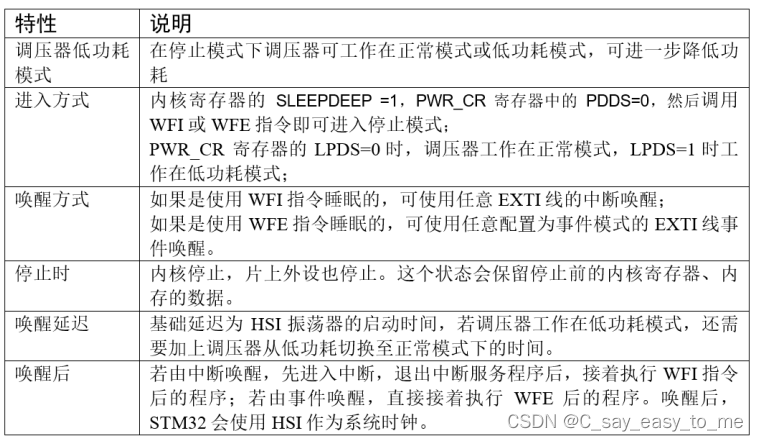

1.3.2 停止模式

在这里插入图片描述

1.3.3 待机模式

在这里插入图片描述

注意：以上睡眠模式、停止模式及待机模式中，若备份域电源正常供电，备份域内的 RTC 都可以正常运行，备份域内的寄存器的数据会被保存，不受功耗模式影响。

41.2 电源管理相关的库函数及命令

2.1 配置 PVD 监控功能

2.2 WFI 与 WFE 命令

2.3 进入停止模式

2.4 进入待机模式

41.3 PWR—睡眠模式实验

3.1 硬件设计

3.2 软件设计

3.2.1 程序设计要点

(1) 初始化用于唤醒的中断按键；

(2) 进入睡眠状态；

(3) 使用按键中断唤醒芯片；

3.2.2 代码分析

（1）main 函数

/**

#include "stm32f10x.h"
#include "./led/bsp_led.h"
#include "./usart/bsp_usart.h"
#include "./Key/bsp_exti.h"


static void Delay(__IO u32 nCount);


/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{

	LED_GPIO_Config();

  /*初始化USART1*/
  USART_Config();

	/* 初始化按键为中断模式，按下中断后会进入中断服务函数	*/
	EXTI_Key_Config();

	printf("rn 欢迎使用野火  STM32  开发板。rn");
  printf("rn 野火STM32 睡眠模式例程rn");

	printf("rn 实验说明：rn");

	printf("rn 1.本程序中，绿灯表示STM32正常运行，红灯表示睡眠状态，蓝灯表示刚从睡眠状态被唤醒rn");
	printf("rn 2.程序运行一段时间后自动进入睡眠状态，在睡眠状态下，可使用KEY1或KEY2唤醒rn");
	printf("rn 3.本实验执行这样一个循环：rn ------》亮绿灯(正常运行)->亮红灯(睡眠模式)->按KEY1或KEY2唤醒->亮蓝灯(刚被唤醒)-----》rn");
	printf("rn 4.在睡眠状态下，DAP下载器无法给STM32下载程序，rn 可按KEY1、KEY2唤醒后下载，rn 或按复位键使芯片处于复位状态，然后在电脑上点击下载按钮，再释放复位按键，即可下载rn");

  while(1)
  {
		/*********执行任务***************************/
		printf("rn STM32正常运行，亮绿灯rn");

		LED_GREEN;
		Delay(0x3FFFFF);

		/*****任务执行完毕，进入睡眠降低功耗***********/


		printf("rn 进入睡眠模式，按KEY1或KEY2按键可唤醒rn");

		//使用红灯指示，进入睡眠状态
		LED_RED;
		//进入睡眠模式
		__WFI();	//WFI指令进入睡眠

		//等待中断唤醒  K1或K2按键中断

		/***被唤醒，亮蓝灯指示***/
		LED_BLUE;
		Delay(0x1FFFFF);

		printf("rn 已退出睡眠模式rn");
		//继续执行while循环

  }

}

static void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}



/*********************************************END OF FILE**********************/

其他配置：在这里插入图片描述

41.4 PWR—停止模式实验

4.1 硬件设计

4.2 软件设计

4.2.1 程序设计要点

(1) 初始化用于唤醒的中断按键；

(2) 选择电压调节器的工作模式并进入停止状态；

(3) 使用按键中断唤醒芯片；

(4) 重启 HSE 时钟，使系统完全恢复停止前的状态。

4.2.2 代码分析

（1）重启 HSE 时钟

（2）main函数


/**

#include "stm32f10x.h"
#include "./led/bsp_led.h"
#include "./key/bsp_exti.h"
#include "./usart/bsp_usart.h"



static void Delay(__IO u32 nCount);
static void SYSCLKConfig_STOP(void);


/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{

	RCC_ClocksTypeDef clock_status_wakeup,clock_status_config;
	uint8_t clock_source_wakeup,clock_source_config;


	LED_GPIO_Config();

  /*初始化USART1*/
  USART_Config();

	/* 初始化按键中断，按下按键后会进入中断服务程序	*/
	EXTI_Key_Config();

	printf("rn 欢迎使用野火  STM32  开发板。rn");
  printf("rn 野火STM32 停止模式例程rn");

	printf("rn 实验说明：rn");

	printf("rn 1.本程序中，绿灯表示STM32正常运行，红灯表示停止状态，蓝灯表示刚从停止状态被唤醒rn");
	printf("rn 2.在停止状态下，可使用KEY1或KEY2唤醒rn");
	printf("rn 3.本实验执行这样一个循环：rn ------》亮绿灯(正常运行)->亮红灯(停止模式)->按KEY1或KEY2唤醒->亮蓝灯(刚被唤醒)-----》rn");
	printf("rn 4.在停止状态下，DAP下载器无法给STM32下载程序，rn 可按KEY1、KEY2唤醒后下载，rn 或按复位键使芯片处于复位状态，然后在电脑上点击下载按钮，再释放复位按键，即可下载rn");

  while(1)
  {
		/*********执行任务***************************/
		printf("rn STM32正常运行，亮绿灯rn");

		LED_GREEN;
		Delay(0x3FFFFF);

		/*****任务执行完毕，进入停止降低功耗***********/

		printf("rn 进入停止模式，按KEY1或KEY2按键可唤醒rn");

		//使用红灯指示，进入停止状态
		LED_RED;

		/* 进入停止模式，设置电压调节器为低功耗模式，等待中断唤醒 */
		PWR_EnterSTOPMode(PWR_Regulator_LowPower,PWR_STOPEntry_WFI);


		//等待中断唤醒  K1或K2按键中断

		/*********************被唤醒***********************/

		//获取刚被唤醒时的时钟状态
		//时钟源
		clock_source_wakeup = RCC_GetSYSCLKSource ();
		//时钟频率
		RCC_GetClocksFreq(&clock_status_wakeup);

		//从停止模式下被唤醒后使用的是HSI时钟，此处重启HSE时钟,使用PLLCLK
		SYSCLKConfig_STOP();

		//获取重新配置后的时钟状态
		//时钟源
		clock_source_config = RCC_GetSYSCLKSource ();
		//时钟频率
		RCC_GetClocksFreq(&clock_status_config);

		//因为刚唤醒的时候使用的是HSI时钟，会影响串口波特率，输出不对，所以在重新配置时钟源后才使用串口输出。
		printf("rn重新配置后的时钟状态：rn");
		printf(" SYSCLK频率:%d,rn HCLK频率:%d,rn PCLK1频率:%d,rn PCLK2频率:%d,rn 时钟源:%d (0表示HSI，8表示PLLCLK)n",
			clock_status_config.SYSCLK_Frequency,
			clock_status_config.HCLK_Frequency,
			clock_status_config.PCLK1_Frequency,
			clock_status_config.PCLK2_Frequency,
			clock_source_config);

		printf("rn刚唤醒的时钟状态：rn");
		printf(" SYSCLK频率:%d,rn HCLK频率:%d,rn PCLK1频率:%d,rn PCLK2频率:%d,rn 时钟源:%d (0表示HSI，8表示PLLCLK)n",
			clock_status_wakeup.SYSCLK_Frequency,
			clock_status_wakeup.HCLK_Frequency,
			clock_status_wakeup.PCLK1_Frequency,
			clock_status_wakeup.PCLK2_Frequency,
			clock_source_wakeup);

		/*指示灯*/
		LED_BLUE;
		Delay(0x1FFFFF);

		printf("rn 已退出停止模式rn");
		//继续执行while循环

  }
}


static void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}



/**
  * @brief  停机唤醒后配置系统时钟: 使能 HSE, PLL
  *         并且选择PLL作为系统时钟.
  * @param  None
  * @retval None
  */
static void SYSCLKConfig_STOP(void)
{
  /* After wake-up from STOP reconfigure the system clock */
  /* 使能 HSE */
  RCC_HSEConfig(RCC_HSE_ON);

  /* 等待 HSE 准备就绪 */
  while (RCC_GetFlagStatus(RCC_FLAG_HSERDY) == RESET)
  {
  }

  /* 使能 PLL */
  RCC_PLLCmd(ENABLE);

  /* 等待 PLL 准备就绪 */
  while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
  {
  }

  /* 选择PLL作为系统时钟源 */
  RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);

  /* 等待PLL被选择为系统时钟源 */
  while (RCC_GetSYSCLKSource() != 0x08)
  {
  }
}
/*********************************************END OF FILE**********************/

其他配置：在这里插入图片描述

41.5 PWR—待机模式实验

5.1 硬件设计

5.2 软件设计

5.2.1 程序设计要点

(1) 清除 WUF 标志位；

(2) 使能 WKUP 唤醒功能；

(3) 进入待机状态。

5.2.2 代码分析

（1）main 函数

/**


#include "stm32f10x.h"
#include "./led/bsp_led.h"
#include "./key/bsp_key.h"
#include "./usart/bsp_usart.h"


static void Delay(__IO u32 nCount);
static uint8_t KEY2_LongPress(void);


/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{
		/* 使能电源管理单元的时钟,必须要使能时钟才能进入待机模式 */
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR , ENABLE);

	LED_GPIO_Config();

  /*初始化USART1*/
  USART_Config();

	/*初始化按键，不需要中断,仅初始化KEY2即可，只用于唤醒的PA0引脚不需要这样初始化*/
	Key_GPIO_Config();

	printf("rn 欢迎使用野火  STM32  开发板。rn");
  printf("rn 野火STM32 待机模式例程rn");

	printf("rn 实验说明：rn");

	printf("rn 1.本程序中，绿灯表示本次复位是上电或引脚复位，红灯表示即将进入待机状态，蓝灯表示本次是待机唤醒的复位rn");
	printf("rn 2.长按KEY2按键后，会进入待机模式rn");
	printf("rn 3.在待机模式下，按KEY1按键可唤醒，唤醒后系统会进行复位，程序从头开始执行rn");
	printf("rn 4.可通过检测WU标志位确定复位来源rn");

	printf("rn 5.在待机状态下，DAP下载器无法给STM32下载程序，需要唤醒后才能下载");


	//检测复位来源
	if(PWR_GetFlagStatus(PWR_FLAG_WU) == SET)
	{
		LED_BLUE;
		printf("rn 待机唤醒复位 rn");
	}
	else
	{
		LED_GREEN;
		printf("rn 非待机唤醒复位 rn");
	}

  while(1)
  {
		// K2 按键长按进入待机模式
		if(KEY2_LongPress())
		{

			printf("rn 即将进入待机模式，进入待机模式后可按KEY1唤醒，唤醒后会进行复位，程序从头开始执行rn");
			LED_RED;
			Delay(0x4FFFF);

			/*清除WU状态位*/
			PWR_ClearFlag (PWR_FLAG_WU);

			/* 使能WKUP引脚的唤醒功能 ，使能PA0*/
			PWR_WakeUpPinCmd (ENABLE);

			/* 进入待机模式 */
			PWR_EnterSTANDBYMode();
		}

  }
}


static void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}



 /**
  * @brief  用于检测按键是否被长时间按下
  * @param  无
  * @retval 1 ：按键被长时间按下  0 ：按键没有被长时间按下
  */
static uint8_t KEY2_LongPress(void)
{
	uint8_t downCnt =0;																				//记录按下的次数
	uint8_t upCnt =0;																					//记录松开的次数

	while(1)																										//死循环，由return结束
	{
		Delay(0x2FFFF);																					//延迟一段时间再检测

		if(GPIO_ReadInputDataBit ( KEY2_GPIO_PORT, KEY2_GPIO_PIN ) == SET)	//检测到按下按键
		{
			downCnt++;																					//记录按下次数
			upCnt=0;																						//清除按键释放记录

			if(downCnt>=100)																		//按下时间足够
			{
				return 1; 																				//检测到按键被时间长按下
			}
		}
		else
		{
			upCnt++; 																						//记录释放次数
			if(upCnt>5)																					//连续检测到释放超过5次
			{
				return 0;																				//按下时间太短，不是按键长按操作
			}
		}//	if(GPIO_ReadInputDataBit
	}//while
}
/*********************************************END OF FILE**********************/

其他配置：
在这里插入图片描述

41.6 PWR—PVD 电源监控实验

6.1 硬件设计

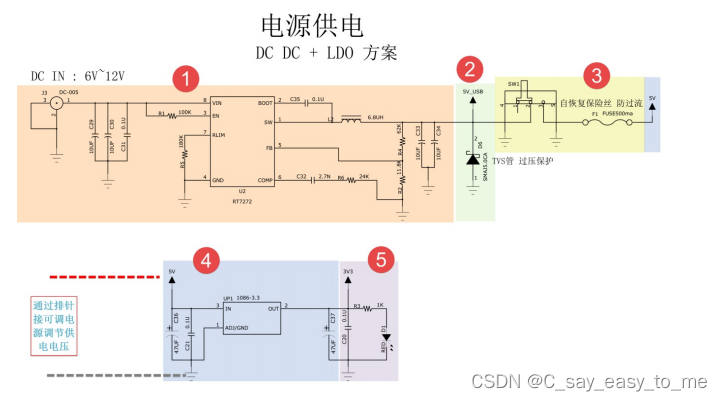

在这里插入图片描述

6.2 软件设计

6.2.1 程序设计要点

6.2.2 代码分析

（1）初始化 PVD

（2）PVD 中断服务函数

（3）main 函数

/**

#include "stm32f10x.h"
#include "./led/bsp_led.h"
#include "./key/bsp_key.h"
#include "./usart/bsp_usart.h"
#include "./pvd/bsp_pvd.h"



/*
*【 ！】实验操作：
* 1.使用外部可调电源，调节成5V输出，连接到实验板引出的 5V<--->GND排针给板子供电；
*2.复位实验板，电压正常时板子上的LED彩灯应为绿色
*3.向下调节可调电源的电压，大约当降至4.2V的时候，LED彩灯会转为红色。
*（程序中控制PVD监控电压约为2.6V,当5V电源降至4.2V的时候，连接STM32的VDD电源(3.3V电源)会低于2.5V，产生PVD事件，在中断中控制亮红灯）
*/

/*【 ！！】注意事项：
*使用可调电源给实验板供电，其它电源线都拔掉(包括下载器、USB线)。
*由于直接接排针供电没有电路保护，调节电源时小心不要使供电电压远高于5V,电压太高会烧坏实验板！！
*/
/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{
		LED_GPIO_Config();

	//亮绿灯，表示正常运行
	LED_GREEN;

	//配置PVD，当电压过低时，会进入中断服务函数，亮红灯
	PVD_Config();

  while(1)
  {

		/*正常运行的程序*/

  }
}



/*********************************************END OF FILE**********************/
