寄存器D触发器

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。下面小编给大家介绍一下“什么叫d触发器 d触发器的功能和特点”

一、什么叫d触发器

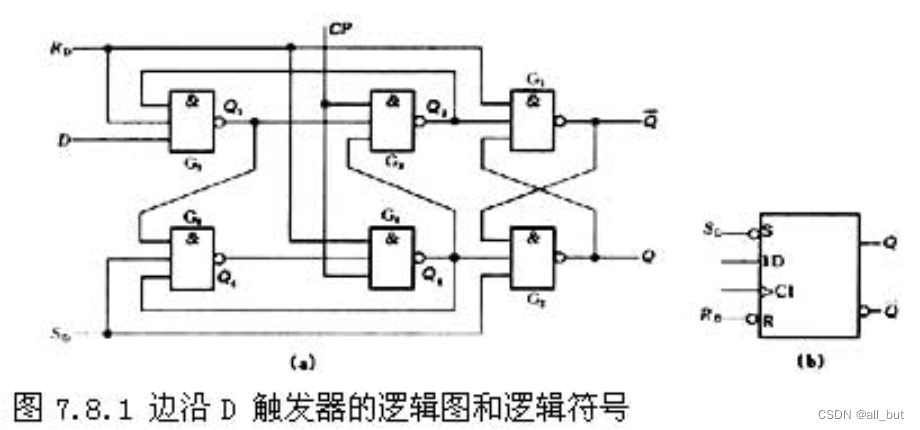

D触发器（data flip-flop或delay flip-flop）由4个与非门组成，其中G1和G2构成基本RS触发器。电平触发的主从触发器工作时，必须在正跳沿前加入输入信号。如果在CP高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。而边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。边沿D触发器也称为维持-阻塞边沿D触发器。边沿D触发器可由两个D触发器串联而成，但第一个D触发器的CP需要用非门反向。

D触发器是一种最简单的触发器，在触发边沿到来时，将输入端的值存入其中，并且这个值与当前存储的值无关。在两个有效的脉冲边沿之间，D的跳转不会影响触发器存储的值，但是在脉冲边沿到来之前，输入端D必须有足够的建立时间，保证信号稳定。

（图片来源于互联网）

二、d触发器的功能和特点

d触发器的功能：

1、在外加信号的作用下，可以从一种稳定的状态转换到另一种稳定的状态（0到1或者1到0）。

2、在一定的条件下，可以维持一个稳定的状态（0或1）保持不变。

3、出现脉冲边沿，才将信号输出（输入等于下一时刻的输出 ），用于时序电路；

4、在两个脉冲边沿中间，输出状态保持不变，可以用来在信号传输过程中，防止外来信号的干扰。

CLK=0时，主锁存器工作，接收输入信号Qm = D；从锁存器不工作，输出 Q 保持不变。CLK=1时，主锁存器不工作，Qm保持不变；从锁存器工作，将Qm传送到输出端。

D型触发器的输入输出关系简单明了，是多位寄存器的基本结构。触发器是时钟上升沿（↑）触发，具有瞬间保存数据的作用。

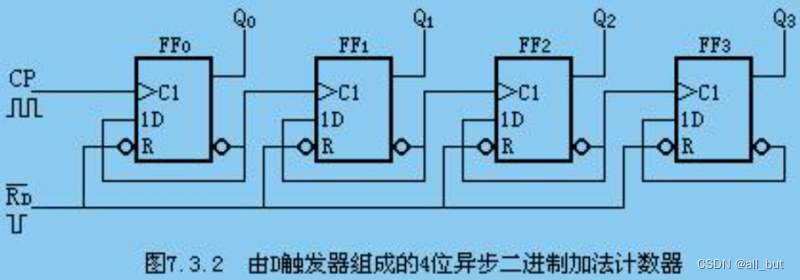

D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。

d触发器的特点：

1、在外加信号的作用下，可以从一种稳定的状态转换到另一种稳定的状态（0到1或者1到0）.

2、在一定的条件下，可以维持一个稳定的状态（0或1）保持不变。
