内存：在计算机中，存储正在运行的（部分）程序和数据的部件。

           通过地址总线、数据总线、控制总线与CPU等其他部件相连



内存功能：存放程序和数据部件，并满足在计算机执行的过程中，能够随机访问这些程序和数据

①存（存放）

②取（访问）







存储器基本结构：

存储体

地址寄存器

地址译码器

数据缓冲寄存器

读写控制线路

先送地址后读写数据











1. 存储器的分类

一个触发器能存储一位二进制代码。



一个触发器电路称为一个存储元（存储位），是存储器中的最小单位。



随机读写存储器(RAM)：在程序执行过程中可读可写。

静态的和动态的ram

SRAM 静态   作为cache

DRAM 动态   做内存  (因为需要刷新）





只读存储器(ROM)：在程序执行过程中只读。





1. 存储器的层次结构（三级存储系统）

定义： 由高速缓冲存储器（Cache）、主存储器（内存）、辅助存储器（外存)组成三级结构的存储器，由系统统一调度、统一管理。

围绕主存储器（内存）来组织和运行的。



三个要点：  速度 容量 费用



离CPU越近的速度越快，越远容量越大



多级存储系统可以实现的前提:    程序运行时的局部性。





CPU不能直接访问辅助存储器（外存），程序与数据从辅助存储器调入内存后，

再从内存调入CACHE， CPU访问CACHE，读写程序和数据。











1. 主存储器（内存 Main memory）



SRAM存储器： 存取速度快、集成度低、位平均功耗高，小容量主存。

DRAM存储器： 存取速度慢、集成度高、位平均功耗低，大容量主存。（定时通电刷新）

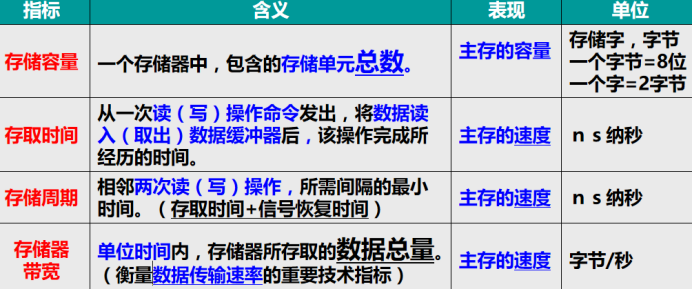

主存储器的性能指标：存储容量、存取时间、存储周期、存储器带宽。







3.2.2、存储单元（地址译码）

通过地址译码寻找存储单元，需要有译码器



地址译码器：把地址信号翻译成，对应存储单元的选择信号。

分为单译码器。双译码器。

双译码比单译码使用的选择线少，可以可以减少芯片的引脚



3.2.3、存储器（芯片封装）

要会画芯片的封装，



包括： 地址线，数据线（i/o），读写信号线(WE)，片选信号线（CS)











3.3、主存储器扩展

内存条是由多个存储芯片扩展而成。

扩展后需要选芯片

扩展方法选择标准： 片选信号越少越好

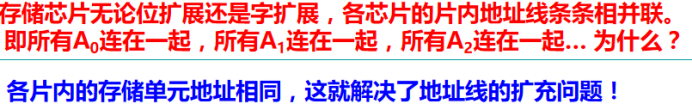

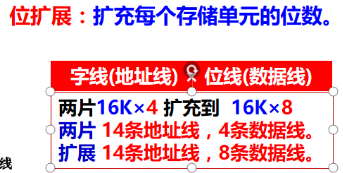

3.3.1、位扩展（数据线扩充）

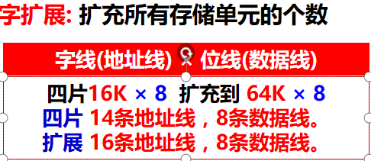

 3.3.2、字扩展（地址线扩充）

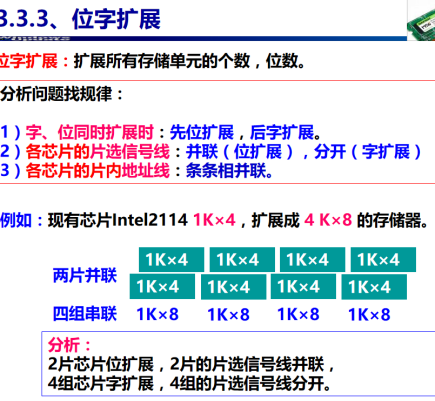

 3.3.3、位字扩展（先位后字）

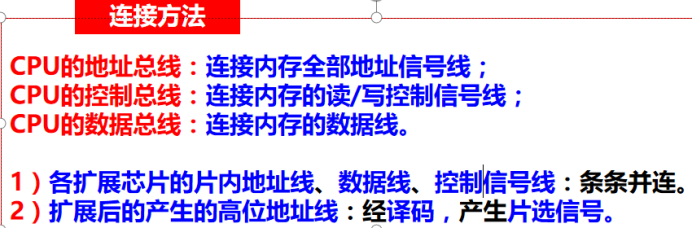

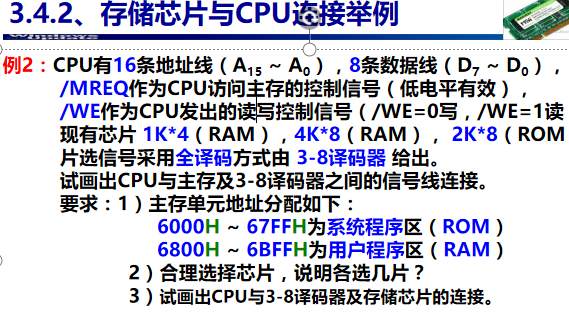

3.4、主存储器与CPU的连接！！！

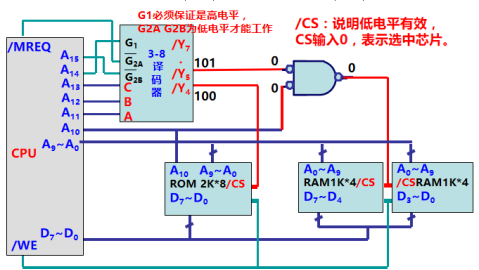

38译码器的输出端和片选信号怎么连





  3.4.2、主存读写周期与CPU的配合

在读过程中，地址信号不能变

在写过程中，地址信号、数据信号都不能变





3.5、主存储器的刷新



DRAM 所有存储单元都被刷新一次的时间是刷新周期

整个主存中，各芯片可同时刷新，芯片内逐行刷新，每次刷新一行









几种刷新方式：  集中 分散 异步

DRAM 所有存储单元都被刷新一次的时间是刷新周期（一般为2ms）

2ms指的是刷新周期

1）集中式刷新

在2ms内按存储容量集中安排刷新时间（刷新期间停止读/写操作）



2）分散式刷新

  把存取周期分成两部分。一半读写一半刷新，一个周期刷一行。

（如果CPU存取周期是主存存取周期的二倍，使用此方法好）





3）异步式刷新

在2ms内，分散式地对128行逐行刷新一遍，每一行平均刷新的时间

    间隔为 2ms / 128 = 15.625us，即每隔15.6us提出一次刷新请求。

这样，每行之间的刷新间隔仍为2ms。



相对于分散式刷新，它减少了刷新次数；

 相对于集中式刷新，它的主机“死区”缩短了很多

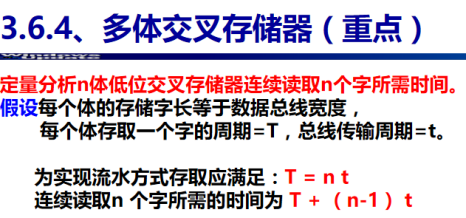

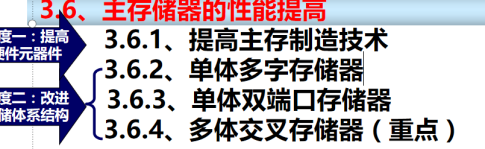

3.6、主存储器的性能提高

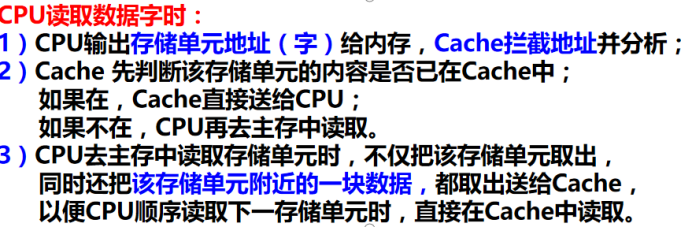

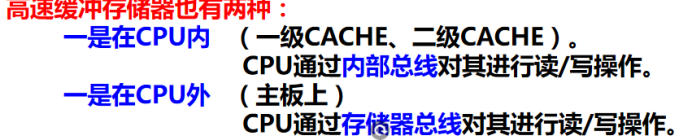

1. 高速缓冲存储器（Cache）

为了弥补主存速度的不足



系统效率 = （Cache存取时间 / 平均存取时间）



Cache 的全部功能都是由硬件完成的，(硬件完成功能：内存地址 转  Cache地址)



先有内存的地址，然后再有cache的地址

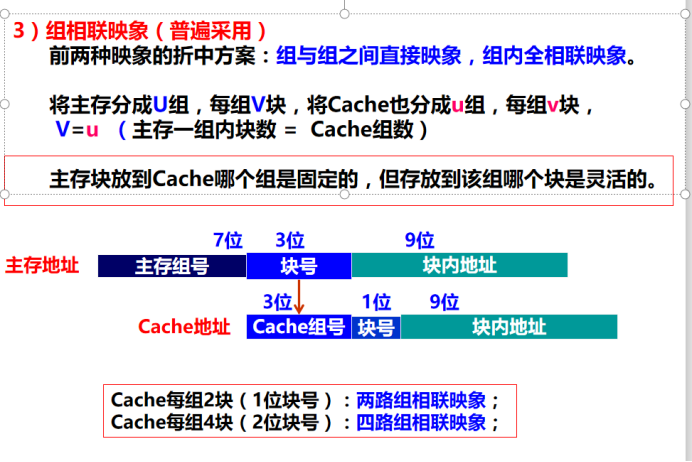

4.1、地址映象

Cache与主存中存储单元地址映象关系

映象：其物理意义就是位置的对应关系，将主存地址变成Cache地址。





1）直接映象

直接映象方式是多对一映射。



主存中的一块只能映象到Cache某一个固定的块中。



特点：Cache的利用率不高

2）全相联映象

      主存中任一块都可以映象到Cache中任一块上。

必须采用相联存储器



内存地址如何换成cache地址 4-04





 4.2、替换算法

当未命中而将新的主存块调入Cache中，而它的位置已被占满，就会产生替换问题。



替换算法目的：获得最高命中率

1. 先进先出算法 FIFO
2. 最近最少使用算法 LRU

平均命中率  2）》1）

LRU替换算法反映了程序的局部性特点
