1：制作labview dll文件

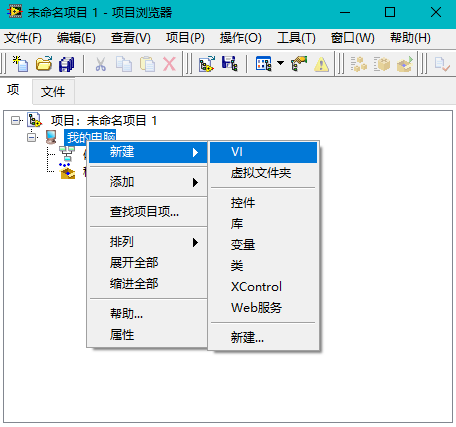

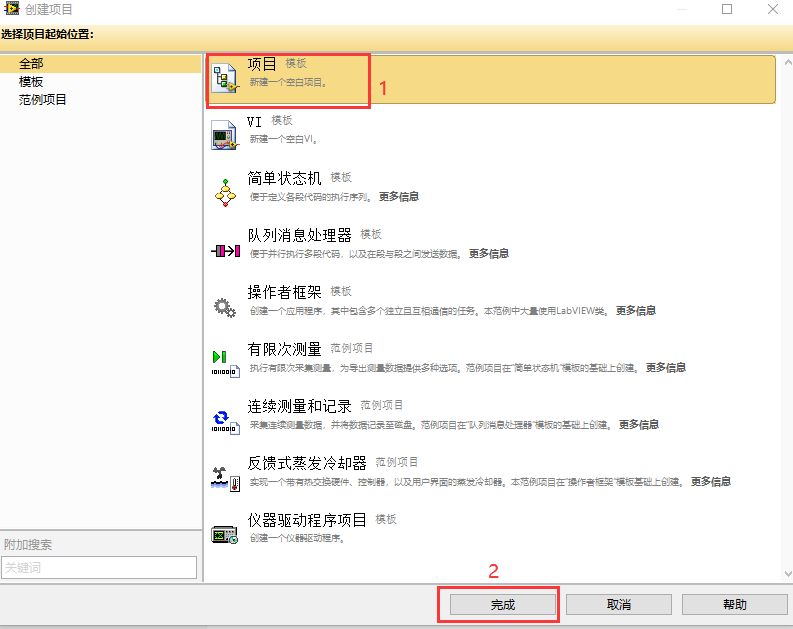

1.1 打开labview，创建一个项目，在一个新VI 上做一个2个数相加输出一个值。如下图：

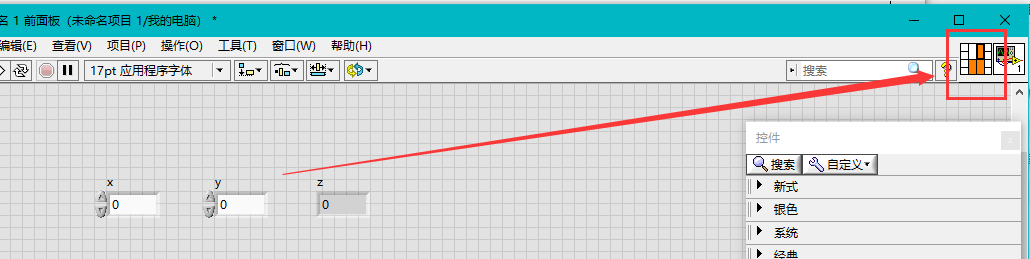

1.2 在前面板中放入2个输入控件作为输入和1个输出控件作为显示，并且分别为三个控件进行接线板操作。

1.3 跳转到程序框图界面，进行连接

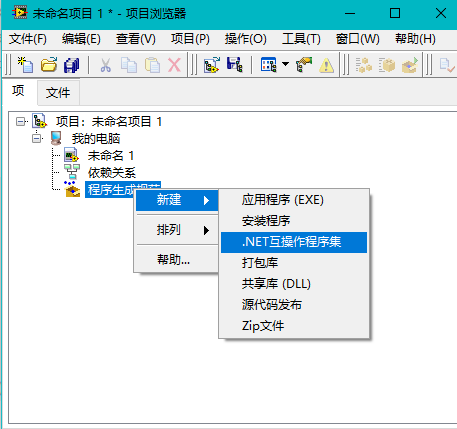

1.4 点击程序生成规范>>右键>>新建>>.Net互动操作程序集，如下图：

1.5 选择源程序，选中.vi文件进行导出

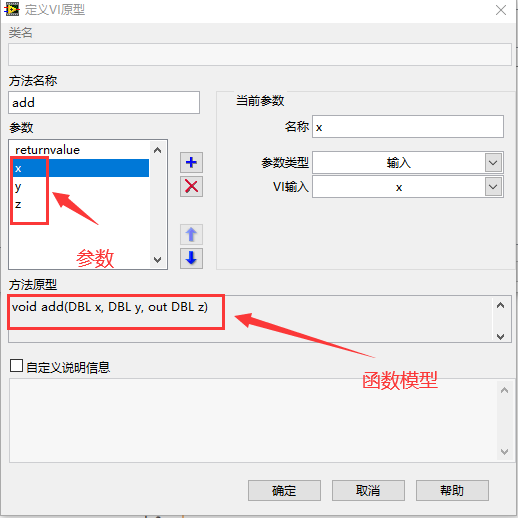

1.6 进行参数设置

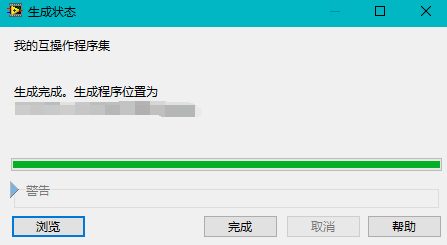

将返回值设置为z,输入参数为x,y，然后删除z，确定>>生成，现在.dll文件已经生成好了。

2：使用C#调用生成的.dll文件

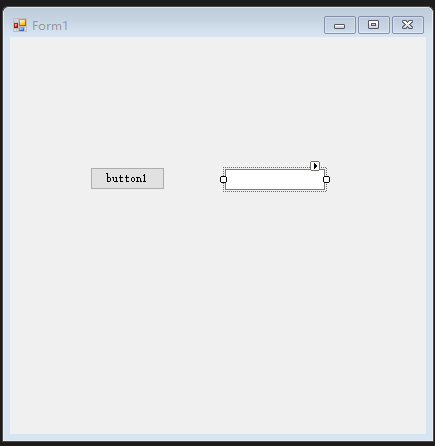

2.1 打开VS2015，创建新的窗体文件，在Form1窗体中创建Button和TextBox控件

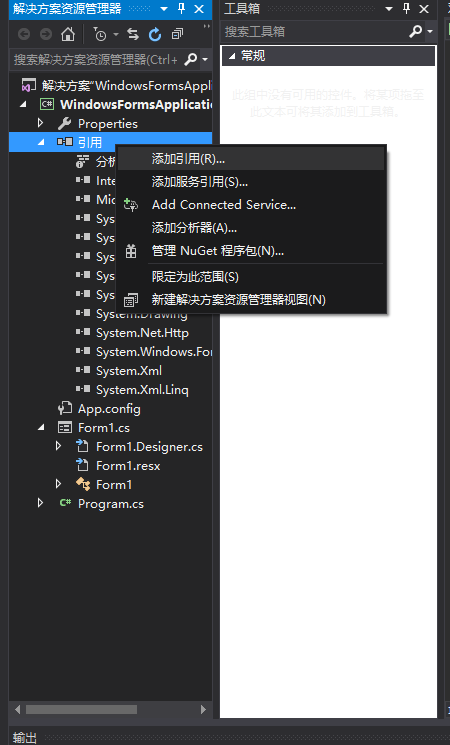

2.2 点击引用>>添加引用，找到保存dll的位置，进行添加

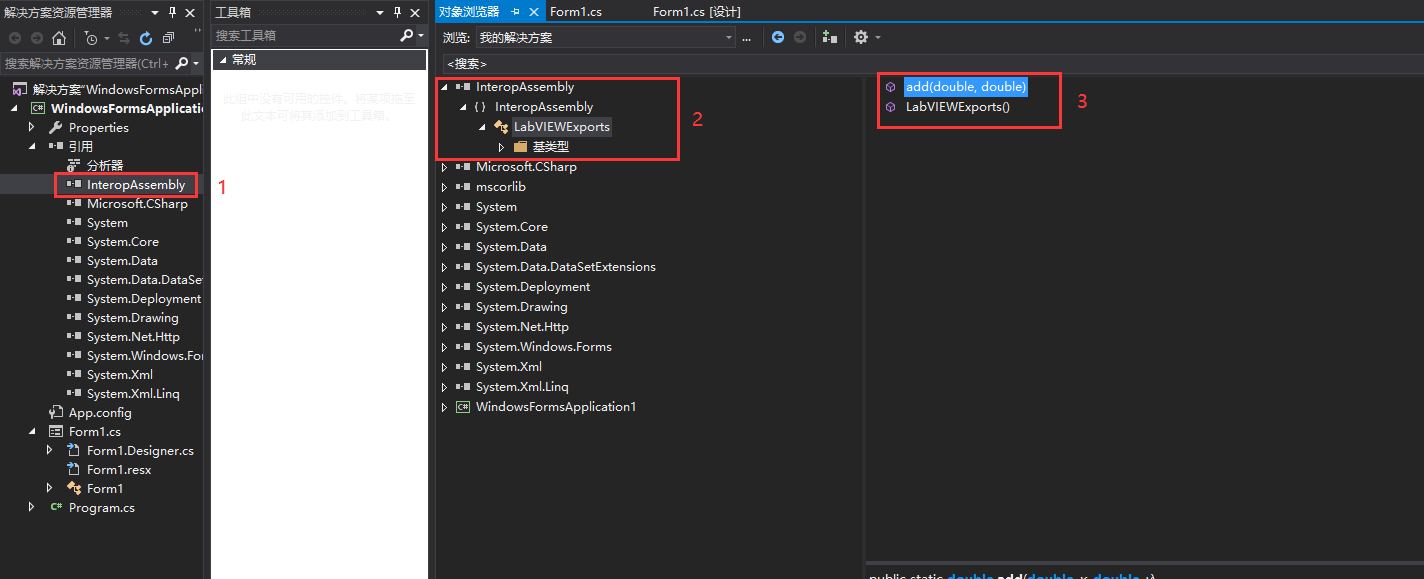

2.3 双击InteropAssembly,进入查看其方法（函数模型）

2.4 进入Form1代码，添加命名空间：InteropAssembly
using InteropAssembly;
在button按钮的代码中输入：

 Double dd = LabVIEWExports.add(100, 100);//add为dll生成的函数
            this.textBox1.Text = dd.ToString();

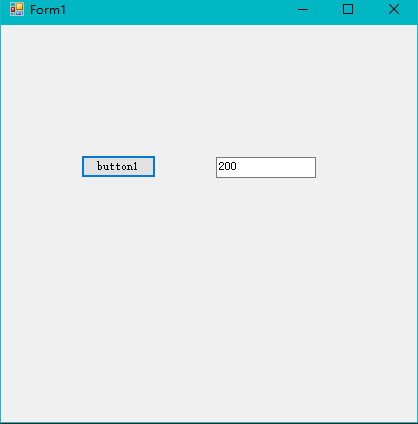

结果：

3：补充（来自：此博客）
也可以使用下列写法调用DLL

[DllImport("xxx.dll")，DllImportAttribute]// 你的某个Dll
public static extern int 函数名(参数1，参数2，...);

这里告诉编译器我们需要调用的Dll名称及其对应的方法定义

使用“extern”关键字来标识这个方法是从外部引用

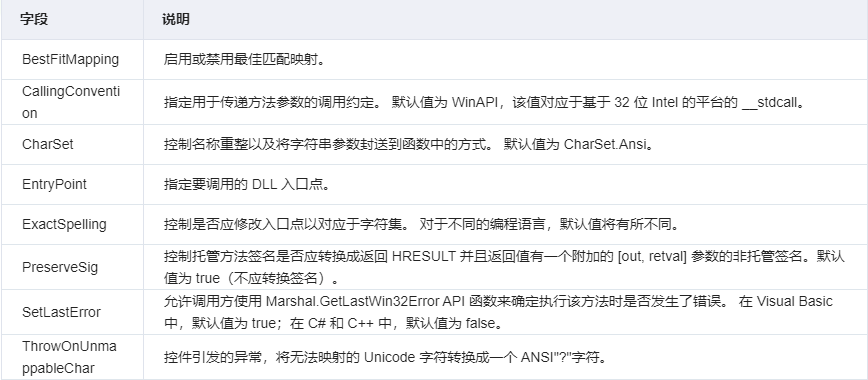

DllImportAttribute是一个重要的角色，其主要作用是给CLR指示哪个Dll是需要调用的外部库，主要包含以下字段：

Entrypoint

入口点，用于标识函数在Dll中的位置。

你可以将入口点映射到一个不用的名称，这实际上就是将被调用的函数重命名。

这里也说明以下重命名Dll函数的可能原因

• 避免使用区分大小写的API函数名
• 符合现行的命名标准
• 提供采用不同数据类型的函数（通过声明同一Dll函数的多个版本）
• 简化对包含ANSI和Unicode版本的API的使用

[DllImport("user32.dll", EntryPoint="MessageBoxA")]
public static extern int MsgBox(参数1，参数2，...);//将我们自己的函数MessageBoxA映射(替换)为Dll库中的MsgBox

CallingConvention

该字段的值有以下几个：

• CallingConvention.Cdecl : 调用方清理堆栈。它使您能够调用具有 varargs 的函数（如：printf）。
• CallingConvention.StdCall : 被调用方清理堆栈。它是从托管代码调用非托管函数的默认约定。
• CallingConvention： 字段的默认值为 Winapi，而后者又默认为 StdCall 约定。
