单片机进阶---HLK-W801硬件开发之焊接电路

前文介绍

《单片机进阶—HLK-W801硬件开发之制作PCB》
《单片机进阶—HLK-W801硬件开发之优化PCB》

第一次接触到手焊贴片，也算是刚入门，侥幸成功之下，给大家传授一点微不足道的经验。

焊接工具准备

经过了长达一周多的等待时间，买的东西基本到位了。

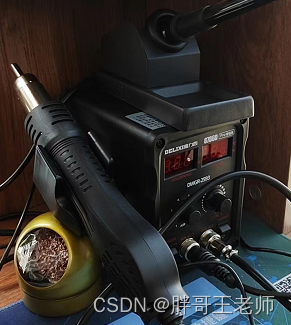

焊接MCU这种的，尤其是QFN封装，首先必须需要一个风枪焊台，于是淘宝买了一个，焊台加烙铁的一体设备。

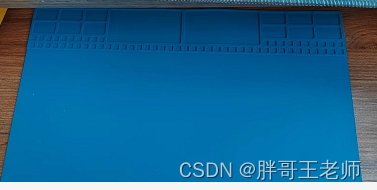

然后是隔热垫，防止风枪或者烙铁将你的桌面烫坏

……就问你细心不细心？

然后就是锡浆，我用的是一款183摄氏度的中温锡浆，今天刚到位。也是第一次用这种高级货，看视频的时候感觉好舒服，融化后自动归位器件，还不粘连，焊点饱满光滑……

说的好像在《得物》买的一样。这里就不贴图了，还以为我带货呢。

然后就是吸锡带，镊子，放大镜等装备。

这里圈一下吸锡带，一会重点要用！！

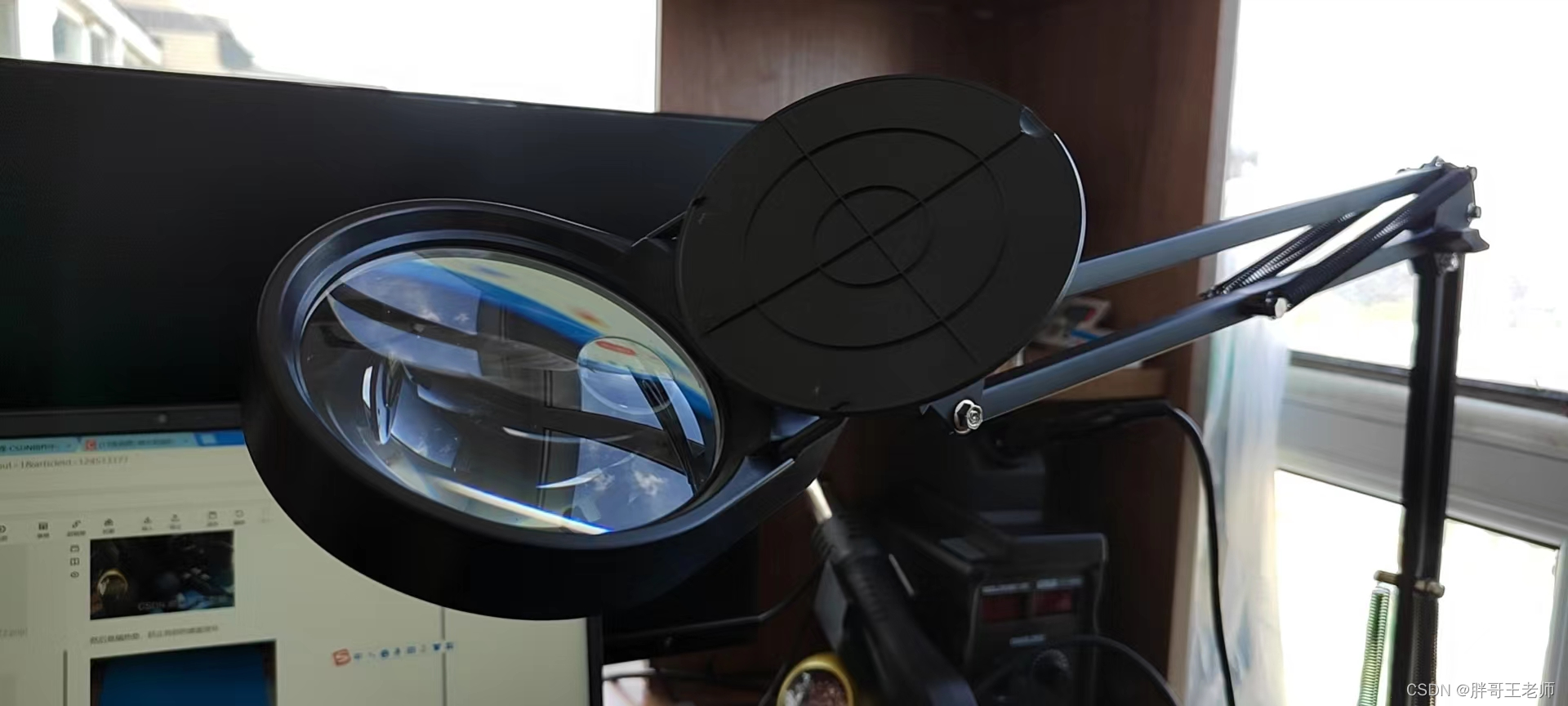

我这个桌面的放大镜还不错，用起来比较顺手，还方便折叠起来。可以很容易的安装到桌子上。

注意有阳光的时候，千万把盖子盖好，别回头自燃了

元器件准备

自然是按照bom表购买的那些元器件，最好是标记好，否则器件本身上几乎没有什么参数标记，很容易弄混。
后来我发现，用那种电容本比较好，设计电路的时候，统一采用0805的封装，然后买整本的电容本和电阻本，干净又卫生啊兄弟们。

不会像我这第一次，弄的芯片封装是五花八门，简直头大。

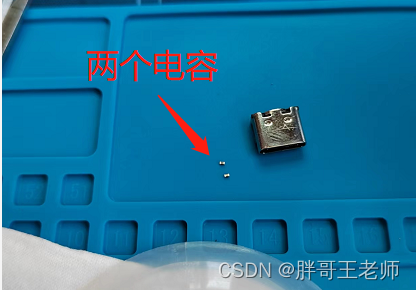

就说这两个0402的封装吧，比跳跳糖还小。

开始焊接

由于是第一次焊接，没用过锡浆这种高级货，先焊了一个Type-C的尾插，结果锡浆放多了之后，引脚粘连了，然后就是这个温度没有掌握好，尾插的塑料有些被融化了，导致第一次焊接失败了

第二次就更换了一个板子，和一个尾插，反正板子多，少涂抹了一些锡浆，温度设置到了330，这次还算比较成功，目测有两个引脚有点粘连。
然后就用吸锡带，在粘连的地方蹭了一下，效果出奇的好，马上就均匀了。

吸锡带第一亮相就立功了

然后就焊接了两个稍微大一点的芯片，不得不说，锡浆真是个好东西，真真是顺手啊。

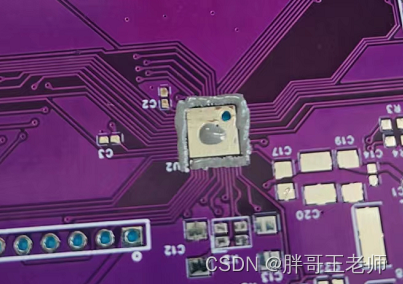

然后我就准备挑战一下最高难度的CPU，我先在刚才废弃的板子上试了一下锡浆镀了一下MCU焊盘，发现一个现象，就是锡浆多的时候，融化的焊锡，会滚动出来，记住这个点，一会要考试。

饶的是我也算是艺高人胆大，直接涂抹焊锡，放上芯片，就开始吹~~~~

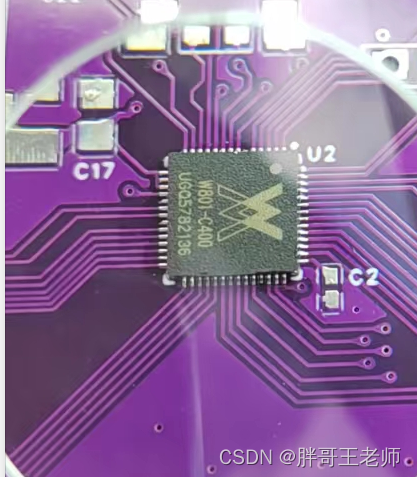

果然，焊锡融化出来，从侧面就能看到融化的锡珠，引脚已经粘连了

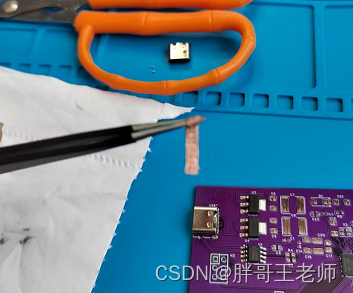

这时我灵机一动，用吸锡带弄成这个效果

在四周走了一圈，哈哈，完美。

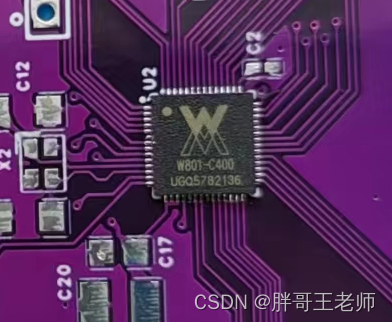

上图

毫无粘连啊。

吸锡带第二次立功

接着就是重复找零件，焊接，直到最后……

测试

上个电试试，没有冒烟，也没有明显发热。
这就成功了一大步啊。

本来想用万用表试试各部分的电压，结果万用表没电了。

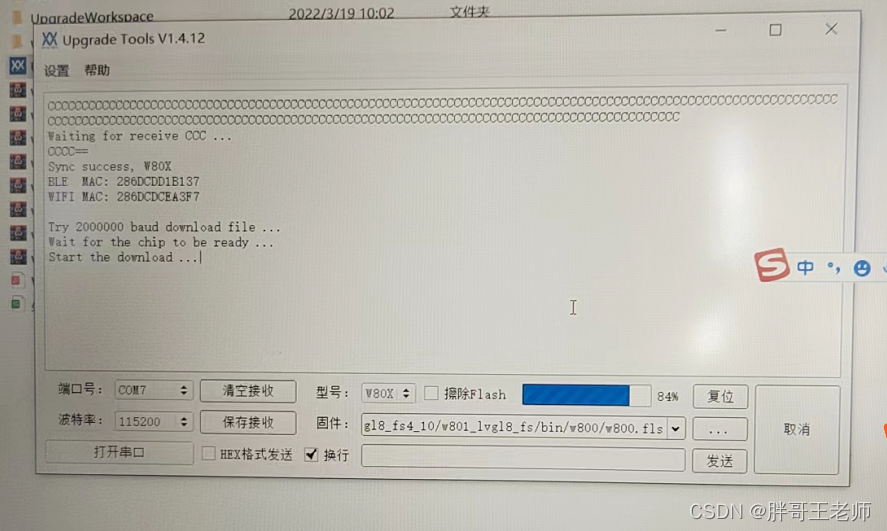

二次艺高人胆大，直接烧写。

雾草，这么顺利啊！！
简直是简直是属于简直是了。

趁热打铁

然后就焊接上了无线的部分，顺手做了一个天线

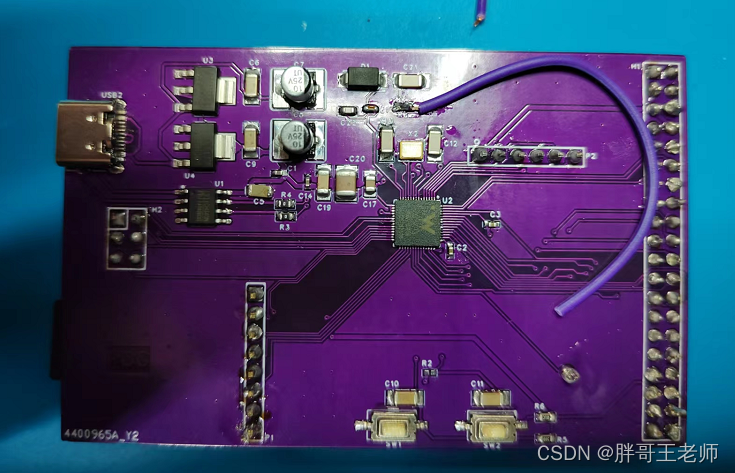

接着增加上了外设，flash，温湿度传感器，读卡器，和屏幕排插

原谅我的飞线，我以为这块板子只是用来做初步测试的，所以只给温湿度传感器留了一根信号线。

插上屏幕，走你！！

连上wifi


此处可以有掌声。

注意事项及收获

二极管极性判断

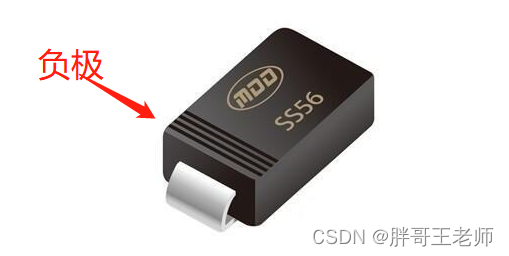

我用的这个肖特基二极管，类似下面这个外观，负极带有三条横线

电容极性

有一些电容也是有极性的，例如我用到的这个电解电容，需要在数据手册中查看它的极性，以免焊接反了。

0欧电阻

以下内容源自百度百科

1.在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2. 可作跳线使用，避免用跳针造成的高频干扰（成为天线）
3.在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4. 0欧姆电阻实际是电阻值很小的电阻，想测某部分电路的耗电流的时候，接0欧姆电阻，接上电流表，这样方便测耗电流，可用于测量大电流。
5.在布线时,如果实在布不过去了,也可以加一个0欧的电阻。
6.在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是解决EMC问题。如地与地，电源和IC Pin间。
7.单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。）
8.做电路保护，充当低成本熔丝（圈圈USB电路中以0欧0603电阻充当USB过流保护）由于PCB上走线的熔断电流较大，如果发生短路过流等故障时，很难熔断，可能会带来更大的事故。由于0欧电阻电流承受能力比较弱（其实0欧电阻也是有一定的电阻的，只是很小而已），过流时就先将0欧电阻熔断了，从而将电路断开，防止了更大事故的发生。有时也会用一些阻值为零点几或者几欧的小电阻来做保险丝。不过不太推荐这样来用，但有些厂商为了节约成本，就用此将就了。 [1]
9.在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。我们可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。这样做的好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。 [1]
10.跨接时用于电流回路。当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
11.配置电路，一般产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。

果然都是知识点，代替跳线，穿越其他线路，真是没想到。

焊接

使用锡浆注意，有的需要低温保存，我买到的这个就是需要0-10度的温度存储。不过这快递过来这么多天，倒也没啥感觉。

焊接的温度还是要体会一下，有些塑料的部分，例如开关，尾插等，很容吹变形，所以还是绕着吹，不要停留过度。

结束语

今天是五一假期第一天，但是由于疫情影响，哪里也不能去，正好材料到齐，干脆劳动起来。
感谢夫人特意带娃给我腾出时间~~~~
