实物图

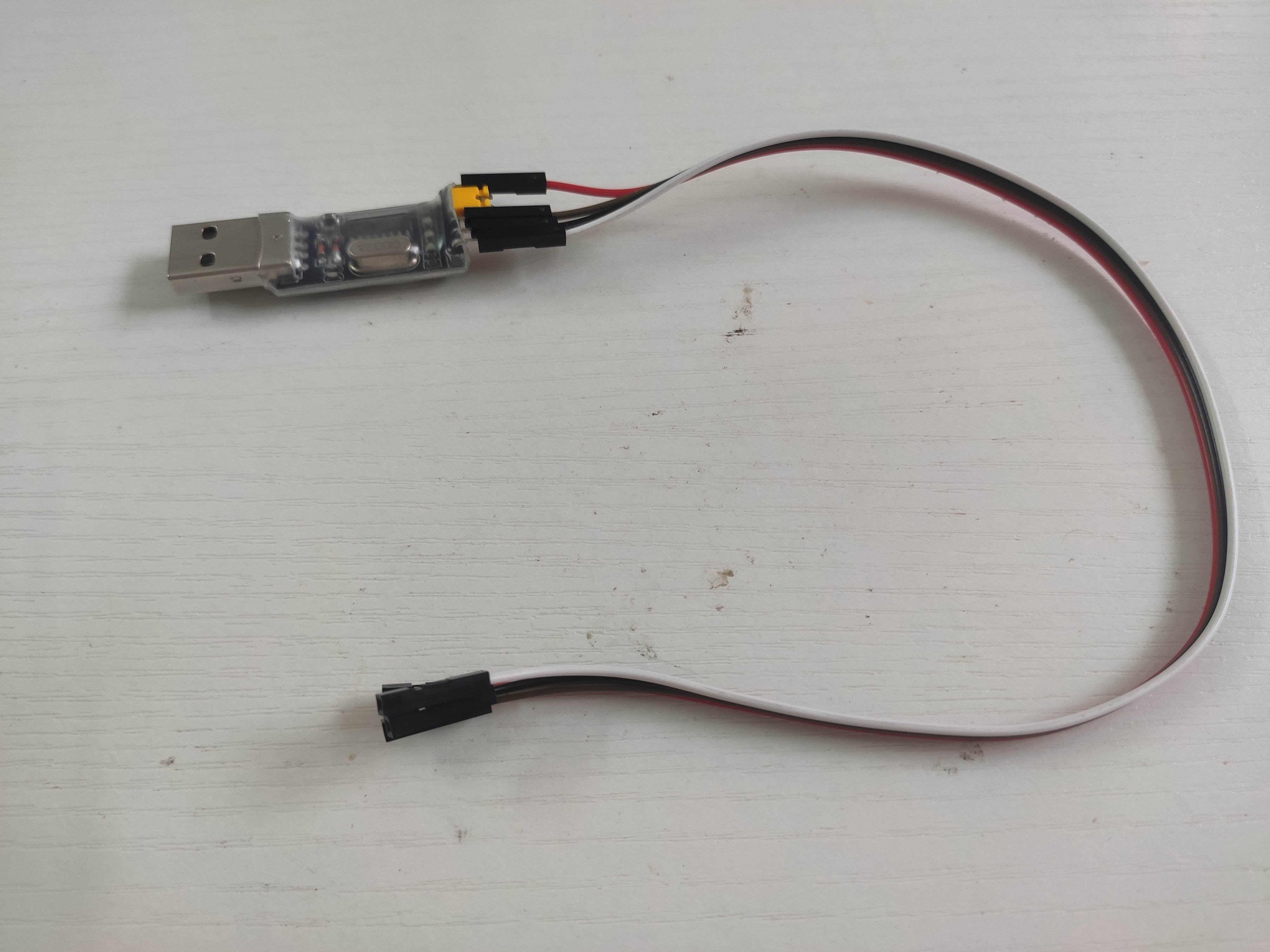

• 烧录模块

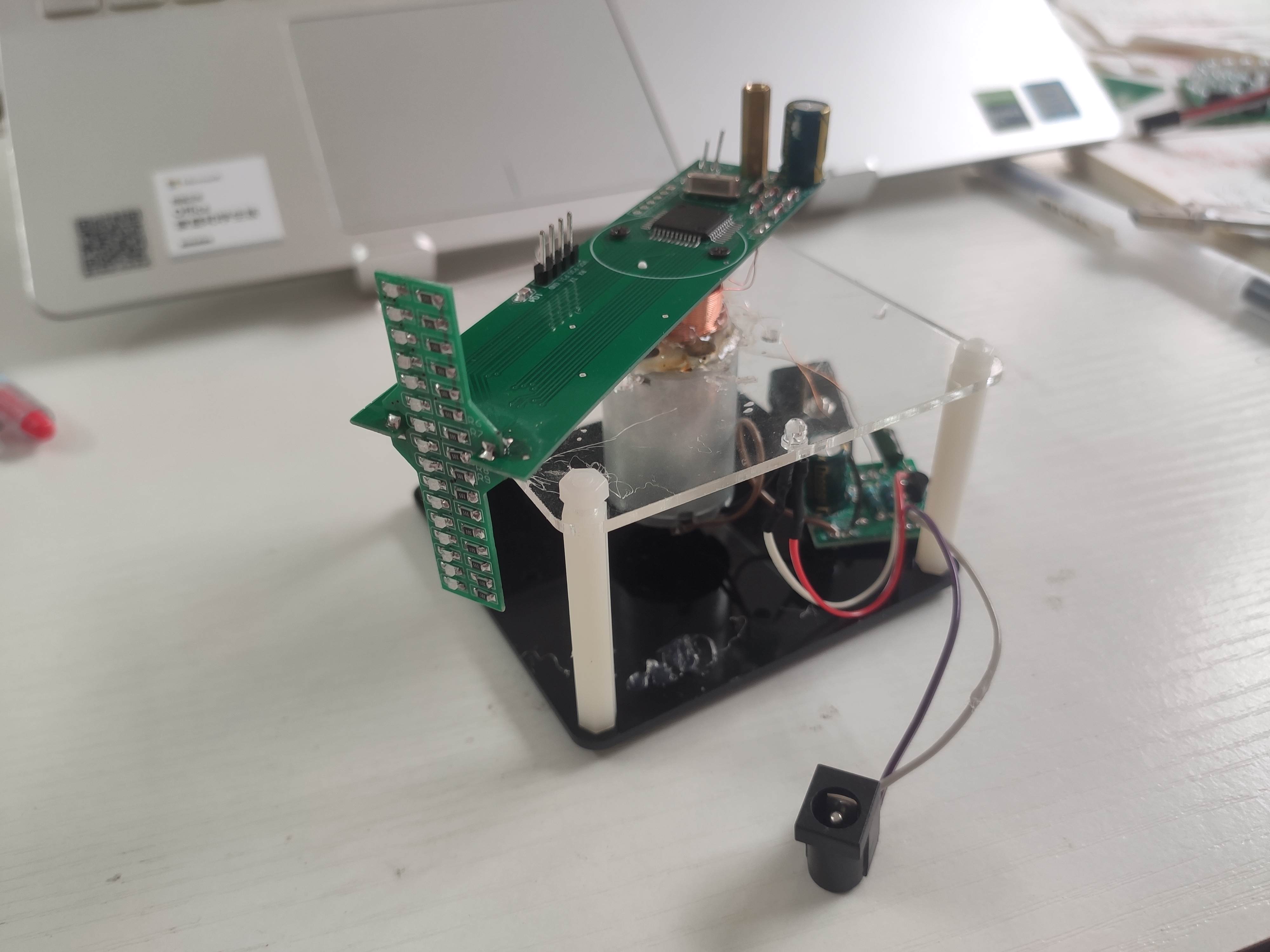

• 成品实物

原理图

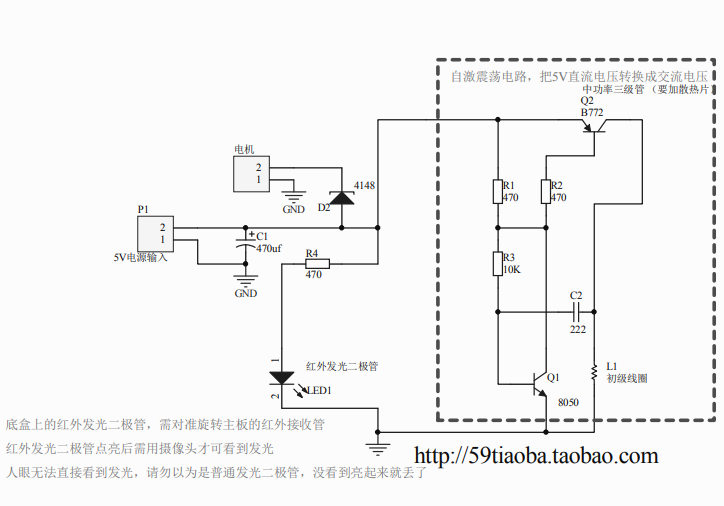

• 无线供电板原理图

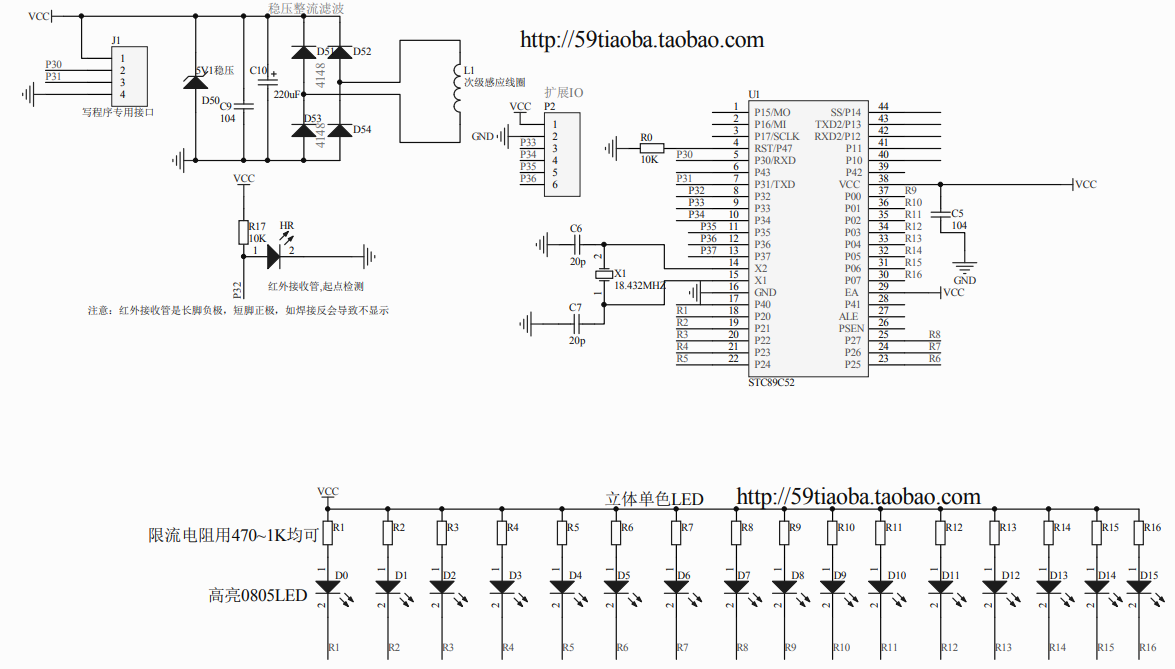

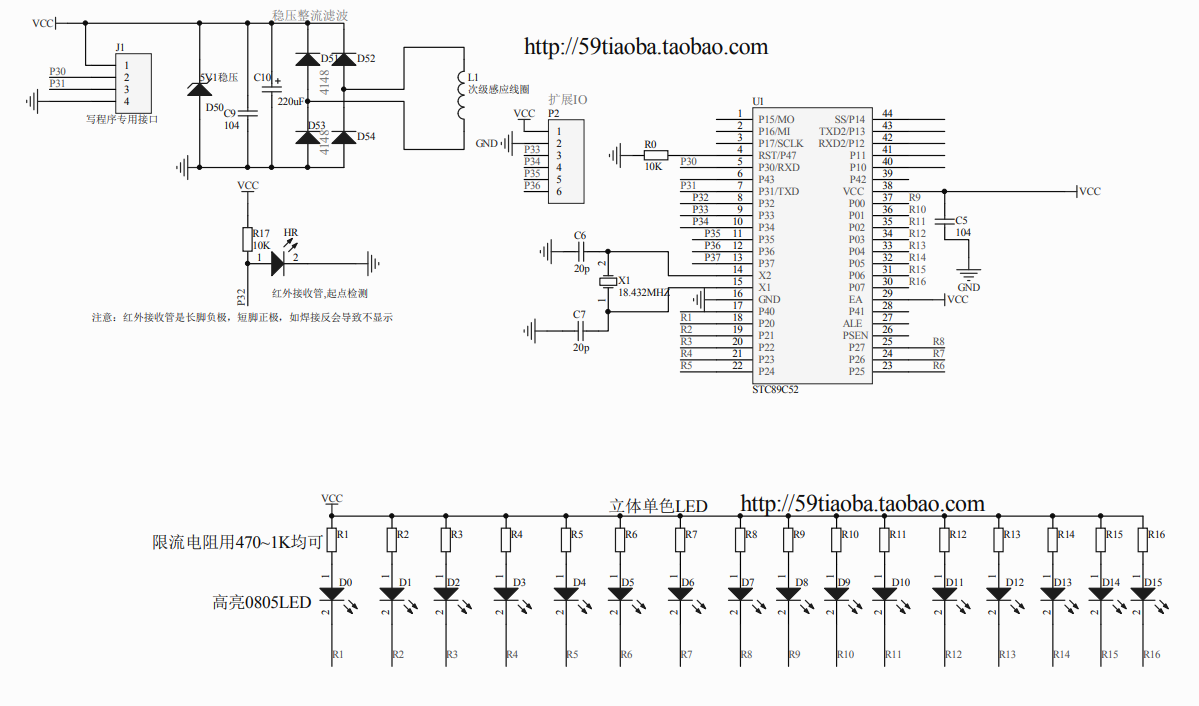

• 旋转LED主板原理图
•

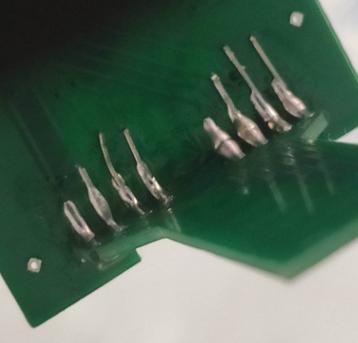

PCB板子

问题

1.电阻50k，但是说明书上是10k——不影响

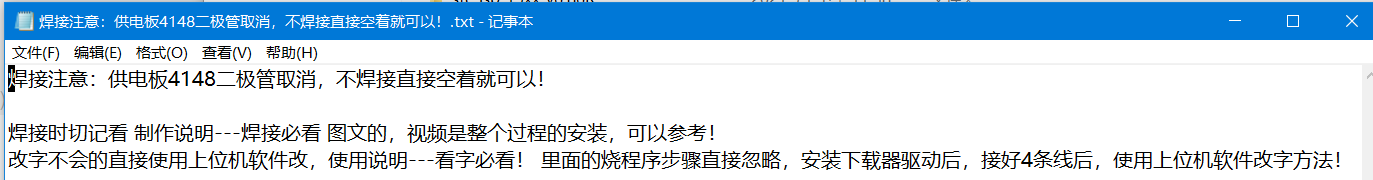

2.说明书上面的4148二极管没有——去看焊接的教学视频，里面说这个器件已经取消了

3. 电容和图文里面的不一样，给的是20PF的，但是视频里面有说明

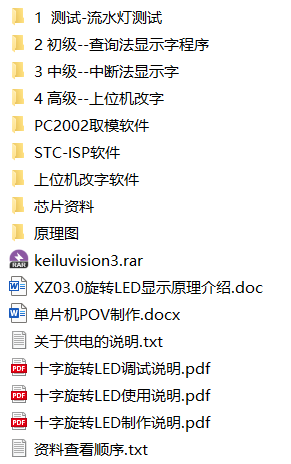

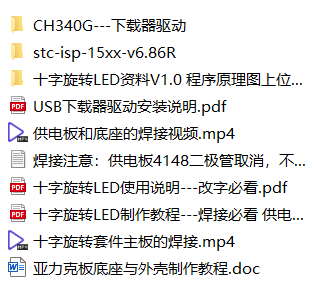

4.它卖家给的教程分了几个部分

1. 无线供电板焊接教程（包括视频、word文档教程）
2. 旋转LED主板焊接教程（包括视频、PDF图文教程）
3. 旋转LED显示字体的改动程序使用（给了对应的软件、程序、PDF图文教程）
4. 一定要认真看卖家给的东西，尤其是视频！！！！！
5. 如果安装完后发现问题自己解决不了可以找他人询问，最方便的就是找卖家沟通！！！！！！




我遇到的问题及解决方式

1. 原理图理解问题，我不知道下面是怎么给上面旋转部分无线供电的

解决：

• 师兄说是电磁感应磁生电——但是我找不出这个线圈是怎么切割磁感线的，想了很久都想不出来（主要是它两个原理图把两个线圈部分分开了，我一时间看不出是什么东西），我一直陷入磁生电失败的死循环里面

•

• 我开始对着原理图一个个引脚的测，发现旋转板上面有元器件短路了，所有又重新焊接了器件 （这里我测短接的方法有问题，万用表调到蜂鸣器那一档测元器件短接时元器件是不可以通电的，可是我通电了，万用表使用出错误）

• 我第二天还是搞不定，所以找了客服，开始我一直以为是去除两个线圈的绝缘层出问题了，因为在我用火机烧、用小刀刮等一系列操作后，我在用万用表测去除绝缘层的两端，蜂鸣器一下子响一下子不响，焊锡又上不去，焊接到焊盘后，用蜂鸣器测焊盘，还是一下子响一下子不响，这里我搞了好久，而且客服说用火机烧的话要把烧过程中产生的氧化铜给刮了，有一卷线圈实在是太细了，我一刮就断

•

• 于是客服让我测量了初级线圈的两端电压，我测量是2.7V左右（原理图这里说这个产生的是交流电，所以要用交流档测电压）、看二极管有没有发光（红外光要用手机摄像头看）

• 我对照原理图看下半部分的电路——电源可以接入、电机正常转动、4148二极管取消无需焊接、电源和地之间没有短接（蜂鸣器没有响）、红外发光二极管在摄像头里面显示粉红色光、初级线圈两端有2.7V左右电压，确认下半部分没有问题

•

• 接着我开始研究LED的旋转主板的原理图（此时我还以为是磁生电），先是确认线圈两端的确是短接的，发现线圈绝缘层没有去除完全，而且有一边断了，所以重新焊接

• 这时淘宝客服说要我切断电机连线，把两部分安装起来，接上电源再测测量上面细线圈两端电压，我就蒙了，因为我想，如果是磁生电的话，把电机切断，电机不转了，上面部分还怎么切割磁感线产生感应电流？？？？？我就和客服又争论了起来，客服都被我搞到发语音了

• 后面客服突然说电机转动和上面部分的供电根本没有关系，只是为了让LED旋转起来显示文字而已，我更加迷惑？？？上面的电到底是怎么供上去的？？？？？

•

• 在之后跟客服聊天的过程中它要我确认线圈的匝数是否有问题，还说两个线圈有一部分要重叠，我观察到一个线圈粗，匝数少；一个线圈细，匝数多，我这反应过来这应该是一个理想变压器，通过线圈匝数放大电压来给上面的部分供电（这个时候才清醒过来）

• 而且哪怕没有插电源，上面线圈两端也还是有电的，是电容里面剩余的电，这个时候才发现旋转板上方没有接外扩的VCC,GND的洞是可以用来测量，之前一直以为它就是个摆设，原来是从VCCGND里面引出来的

•

•

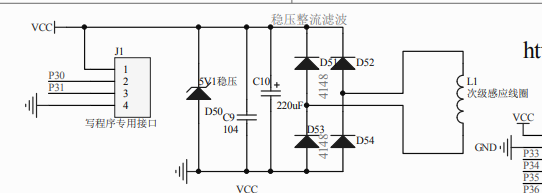

• 在发现这是一个理想变压器后，我的思路清晰起来了，我断开电机的线，接上电源测量确认下方线圈两端电压是2.7V左右，上方线圈两端的电是4.4-6.2V，再测量VCC-GND之间得到是1.3-1.7V；再把电源断掉，通过写程序专用接口来单独给上方供电，测得VCC-GND之间得到是4.7-5.1V电压，就知道是稳压整流滤波那一块出问题了，接着就断电一个个元器件测量有无短接；通电一个个元器件测量有无断路。（这里要注意，电流是交流电，经过滤波才是直流，所以用直流档来测是0，要用交流档来测电流）最后发现器件没有短接，但是有一个二极管断路的，重新焊接上并且接上电源，LED正常发光

2. 开关电路那里的电容是用来滤波的

3. J1那里是外扩连接的烧录模块，J1就是个排针

4.P2那里是外扩I//O口，想连接啥连接啥，人为使用来实现你想要的功能，P2就是个排针

5.主芯片是STC89C52芯片，不要老是以为是一成不变的封装，它的封装是方块

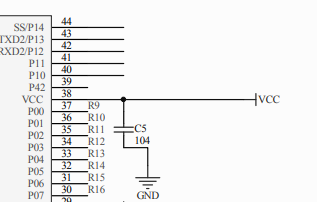

6.VCC线特地加粗标出来

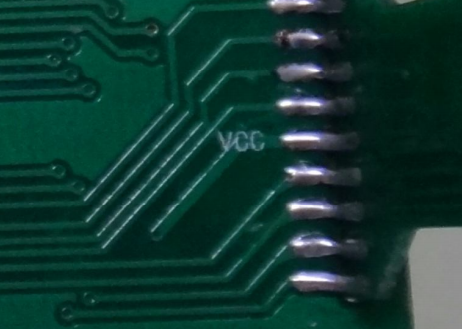

7.两面板的PCB是可以看出来里面的走线的，可以根据原理图看PCB，这样子就知道PCB实际的布线是什么样子的了，过孔长什么样子

学到的其他技巧

1. 接线前要先断电

2. 测量电压要分正负

3. 烧录程序接口是RXD/TXD，烧录模块的RXD接J1的TXD,烧录模块的TXD接J1的RXD

烧录程序用的是全双工的串口RXD/TXD
（很好理解的嘛——你的出是我的入）

4. 没有冷启动开关按键怎么烧录程序？？？？

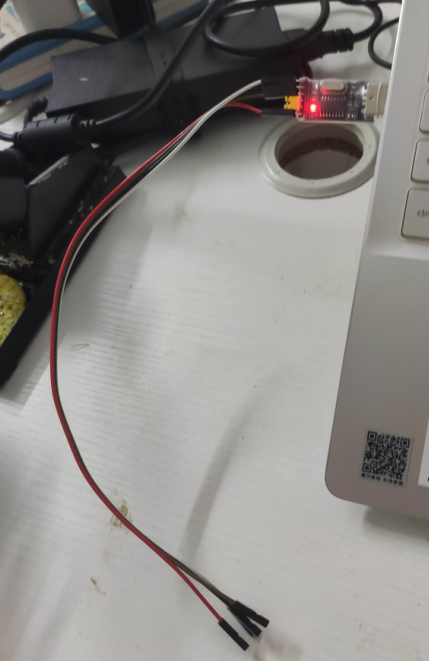

手动上电、断电冷启动——GND线先不接，ISP烧录程序再接上GND（不要以为烧录模块要两端都连上计算机才会有COM提供，其实接上USB一端电脑就检测到了！！！！！看下方图片USB口在发光但是她有一端没有连接）

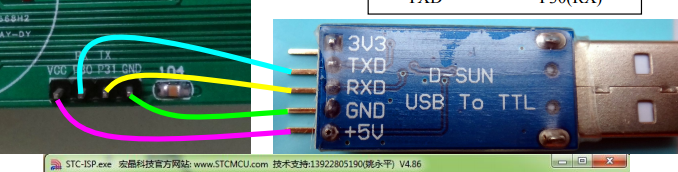

详细操作图文版：GND、VCC、RXD、TXD接法

5. 数码管分共阴和共阳，共阴的接地在一起，共阳的接VCC的在一起

6. 贴片的焊接小Tips：

1. 先把多个贴片的同一端全部焊接上焊锡，在把元件放上去，用镊子夹紧，用焊接烙铁把焊盘上焊锡融掉，固定元件，这样另外一边就好焊接了

2.焊接不上的时候可以用铁丝辅助

3.焊接头比较细的时候可以先给线头镀锡再放进焊盘，这样比较好焊接
4.一定要注意导线外面的绝缘层有没有去掉！！！！！！
5.焊接温度选择的重要性:低温焊接凝固的快，高温焊接凝固的慢，如果是和GND相关联的焊盘，就要用高温焊接
6.散热片是真的烫

7. Altium Designer 切板子：

• 板层——Keep out layer
• 设置原点
• 走线用坐标定位
• 切板子：Ctrl+A全选，D-S-D切板子——YES确定
• 查板子的尺寸——报告-板子信息

小细节

* 板子上的VCC和GND的洞都是通的，可以万用表测量

* 电容上的电没有完全放完的时候，没有接电源，但是测上方旋转LED主板VCC和GND还是有电的，所以如果够快的话，断电再上电程序其实不会从头开始，会继续下去（比如从头开始到显示字要10S，立马上电断电可能一下子就有亮字了，电容不可跳变）

* 上方：电压4.4V-6.2V

* 万用表测交流还是直流，挡位选择很重要

• 万用表：测量交流电测量的是有效值不需要去管正负

• 交流档测直流：是实际电流值的两倍，正负极要对，正负极反掉了的话就会读数0000000（测直流电要分正负极，测交流电不讲正负极）

• 直流档测交流：读数是000000000

• 要仔细看卖家给的资料，里面很全的，尤其是PDF

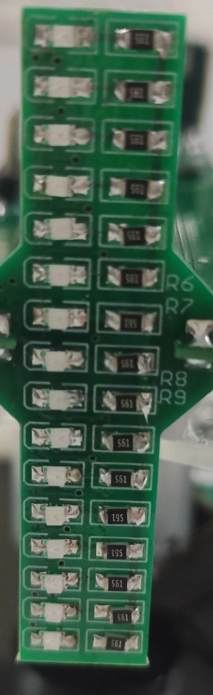

• 小心电阻虚焊，我就是LED的限流电阻虚焊了两个，结果断路了，他们不亮

• Bit——位

• Byte——字节
