1. 组网需求

• Host A需要访问Internet上的Host B，Host A的缺省网关为10.1.1.10/24；
• Switch A和Switch B属于虚拟IP地址为10.1.1.10的备份组1；
• 当Switch A正常工作时，Host A发送给Host B的报文通过Switch A转发；当通过NQA监测到Switch A上行链路不通时，Host A发送给Host B的报文通过Switch B转发。

2. 组网图

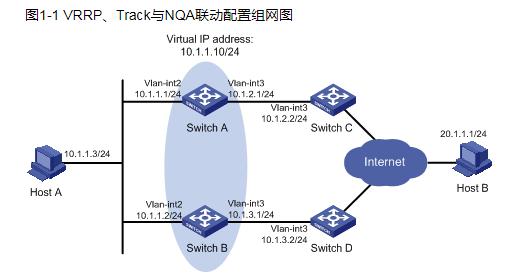

图1-1 VRRP、Track与NQA联动配置组网图

3. 配置步骤

(1) 按照图1-1创建VLAN，在VLAN中加入对应的端口，并配置各VLAN接口的IP地址，具体配置过程略。

(2) 在Switch A上配置NQA测试组

system-view

# 创建管理员名为admin、操作标签为test的NQA测试组。

[SwitchA] nqa entry admin test

# 配置测试类型为ICMP-echo。

[SwitchA-nqa-admin-test] type icmp-echo

# 配置目的地址为10.1.2.2。

[SwitchA-nqa-admin-test-icmp-echo] destination ip 10.1.2.2

# 测试频率为100ms。

[SwitchA-nqa-admin-test-icmp-echo] frequency 100

# 配置联动项1(连续失败5次触发联动)。

[SwitchA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[SwitchA-nqa-admin-test-icmp-echo] quit

# 启动探测。

[SwitchA] nqa schedule admin test start-time now lifetime forever

(3) 在Switch A上配置Track项

# 配置Track项1，关联NQA测试组(管理员为admin，操作标签为test)的联动项1。

[SwitchA] track 1 nqa entry admin test reaction 1

(4) 在Switch A上配置VRRP

# 在VLAN接口2下，配置VRRP适用版本为VRRPv2。

[SwitchA] interface vlan-interface 2

[SwitchA-Vlan-interface2] vrrp version 2

# 创建备份组1，并配置备份组1的虚拟IP地址为10.1.1.10。

[SwitchA-Vlan-interface2] vrrp vrid 1 virtual-ip 10.1.1.10

# 设置Switch A在备份组1中的优先级为110。

[SwitchA-Vlan-interface2] vrrp vrid 1 priority 110

# 设置备份组的认证方式为simple，认证字为hello。

[SwitchA-Vlan-interface2] vrrp vrid 1 authentication-mode simple plain hello

# 设置Master发送VRRP报文的间隔时间为500厘秒。

[SwitchA-Vlan-interface2] vrrp vrid 1 timer advertise 500

# 设置Switch A工作在抢占方式，抢占延迟时间为5000厘秒。

[SwitchA-Vlan-interface2] vrrp vrid 1 preempt-mode delay 5000

# 设置监视Track项。

[SwitchA-Vlan-interface2] vrrp vrid 1 track 1 priority reduced 30

(5) 在Switch B上配置VRRP

# 在VLAN接口2下，配置VRRP适用版本为VRRPv2。

system-view

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] vrrp version 2

# 创建备份组1，并配置备份组1的虚拟IP地址为10.1.1.10。

[SwitchB-Vlan-interface2] vrrp vrid 1 virtual-ip 10.1.1.10

# 设置备份组的认证方式为simple，认证字为hello。

[SwitchB-Vlan-interface2] vrrp vrid 1 authentication-mode simple plain hello

# 设置Master发送VRRP报文的间隔时间为500厘秒。

[SwitchB-Vlan-interface2] vrrp vrid 1 timer advertise 500

# 设置Switch B工作在抢占方式，抢占延迟时间为5000厘秒。

[SwitchB-Vlan-interface2] vrrp vrid 1 preempt-mode delay 5000

4. 验证配置

配置完成后，在Host A上可以ping通Host B。通过display vrrp命令查看配置后的结果。

# 显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp verbose

IPv4 Virtual Router Information:

Running Mode : Standard

Total number of virtual routers : 1

Interface Vlan-interface2

VRID : 1 Adver Timer : 500

Admin Status : Up State : Master

Config Pri : 110 Running Pri : 110

Preempt Mode : Yes Delay Time : 5000

Auth Type : Simple Key : ******

Virtual IP : 10.1.1.10

Virtual MAC : 0000-5e00-0101

Master IP : 10.1.1.1

VRRP Track Information:

Track Object : 1 State : Positive Pri Reduced : 30

# 显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp verbose

IPv4 Virtual Router Information:

Running Mode : Standard

Total number of virtual routers : 1

Interface Vlan-interface2

VRID : 1 Adver Timer : 500

Admin Status : Up State : Backup

Config Pri : 100 Running Pri : 100

Preempt Mode : Yes Delay Time : 5000

Become Master : 2200ms left

Auth Type : Simple Key : ******

Virtual IP : 10.1.1.10

Master IP : 10.1.1.1

以上显示信息表示在备份组1中Switch A为Master，Switch B为Backup，Host A发送给Host B的报文通过Switch A转发。

Switch A与Switch C不通时，在Host A上仍然可以ping通Host B。通过display vrrp命令查看备份组的信息。

# Switch A与Switch C不通时，显示Switch A上备份组1的详细信息。

[SwitchA-Vlan-interface2] display vrrp verbose

IPv4 Virtual Router Information:

Running Mode : Standard

Total number of virtual routers : 1

Interface Vlan-interface2

VRID : 1 Adver Timer : 500

Admin Status : Up State : Backup

Config Pri : 110 Running Pri : 80

Preempt Mode : Yes Delay Time : 5000

Become Master : 2200ms left

Auth Type : Simple Key : ******

Virtual IP : 10.1.1.10

Master IP : 10.1.1.2

VRRP Track Information:

Track Object : 1 State : Negative Pri Reduced : 30

# Switch A与Switch C不通时，显示Switch B上备份组1的详细信息。

[SwitchB-Vlan-interface2] display vrrp verbose

IPv4 Virtual Router Information:

Running Mode : Standard

Total number of virtual routers : 1

Interface Vlan-interface2

VRID : 1 Adver Timer : 500

Admin Status : Up State : Master

Config Pri : 100 Running Pri : 100

Preempt Mode : Yes Delay Time : 5000

Auth Type : Simple Key : ******

Virtual IP : 10.1.1.10

Virtual MAC : 0000-5e00-0101

Master IP : 10.1.1.2

以上显示信息表示Switch A与Switch C不通时，Switch A的优先级降低为80，成为Backup，Switch B成为Master，Host A发送给Host B的报文通过Switch B转发。
