概述
1. 组网需求
· Host A需要访问Internet上的Host B，Host A的缺省网关为10.1.1.10/24；
· Router A和Router B属于虚拟IP地址为10.1.1.10的备份组1；
· 当Router A正常工作时，Host A发送给Host B的报文通过Router A转发；当通过接口管理监测到Router A连接上行链路的接口down时，Host A发送给Host B的报文通过Router B转发。
2. 组网图

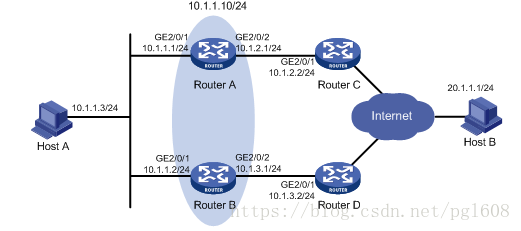

图1-7 VRRP、Track与接口管理联动配置组网图
3. 配置步骤
(1) 按照图1-7配置各接口的IP地址，具体配置过程略。
(2) 在Router A上配置Track项
# 创建Track项1，与上行接口GigabitEthernet2/0/2的链路状态关联。
[RouterA] track 1 interface gigabitethernet 2/0/2
(3) 在Router A上配置VRRP
# 创建备份组1，并配置备份组1的虚拟IP地址为10.1.1.10。
[RouterA] interface gigabitethernet 2/0/1
[RouterA-GigabitEthernet2/0/1] vrrp vrid 1 virtual-ip 10.1.1.10
# 设置Router A在备份组1中的优先级为110。
[RouterA-GigabitEthernet2/0/1] vrrp vrid 1 priority 110
# 设置监视Track项。
[RouterA-GigabitEthernet2/0/1] vrrp vrid 1 track 1 priority reduced 30
(4) 在Router B上配置VRRP
<RouterB> system-view
[RouterB] interface gigabitethernet 2/0/1
# 创建备份组1，并配置备份组1的虚拟IP地址为10.1.1.10。
[RouterB-GigabitEthernet2/0/1] vrrp vrid 1 virtual-ip 10.1.1.10
4. 验证配置
配置完成后，在Host A上可以ping通Host B。通过display vrrp命令查看配置后的结果。
# 显示Router A上备份组1的详细信息。
[RouterA-GigabitEthernet2/0/1] display vrrp verbose
IPv4 Virtual Router Information:
Running Mode : Standard
Total number of virtual routers : 1
Interface GigabitEthernet2/0/1
VRID : 1 Adver Timer : 100
Admin Status : Up State : Master
Config Pri : 110 Running Pri : 110
Preempt Mode : Yes Delay Time : 0
Auth Type : None
Virtual IP : 10.1.1.10
Virtual MAC : 0000-5e00-0101
Master IP : 10.1.1.1
VRRP Track Information:
Track Object : 1 State : Positive Pri Reduced : 30
# 显示Router B上备份组1的详细信息。
[RouterB-GigabitEthernet2/0/1] display vrrp verbose
IPv4 Virtual Router Information:
Running Mode : Standard
Total number of virtual routers : 1
Interface GigabitEthernet2/0/1
VRID : 1 Adver Timer : 100
Admin Status : Up State : Backup
Config Pri : 100 Running Pri : 100
Preempt Mode : Yes Delay Time : 0
Become Master : 2200ms left
Auth Type : None
Virtual IP : 10.1.1.10
Master IP : 10.1.1.1以上显示信息表示在备份组1中Router A为Master路由器，Router B为Backup路由器，Host A发送给Host B的报文通过Router A转发。
# 在Router A上关闭上行接口GigabitEthernet2/0/2。
[RouterA-GigabitEthernet2/0/1] interface gigabitethernet 2/0/2
[RouterA-GigabitEthernet2/0/2] shutdown
此时，在Host A上仍然可以ping通Host B。通过display vrrp命令查看备份组的信息。
# 关闭Router A的上行接口后，显示Router A上备份组1的详细信息。
[RouterA-GigabitEthernet2/0/2] display vrrp verbose
IPv4 Virtual Router Information:
Running Mode : Standard
Total number of virtual routers : 1
Interface GigabitEthernet2/0/1
VRID : 1 Adver Timer : 100
Admin Status : Up State : Backup
Config Pri : 110 Running Pri : 80
Preempt Mode : Yes Delay Time : 0
Become Master : 2200ms left
Auth Type : None
Virtual IP : 10.1.1.10
Master IP : 10.1.1.2
VRRP Track Information:
Track Object : 1 State : Negative Pri Reduced : 30
# 关闭Router A的上行接口后，显示Router B上备份组1的详细信息。
[RouterB-GigabitEthernet2/0/1] display vrrp verbose
IPv4 Virtual Router Information:
Running Mode : Standard
Total number of virtual routers : 1
Interface GigabitEthernet2/0/1
VRID : 1 Adver Timer : 100
Admin Status : Up State : Master
Config Pri : 100 Running Pri : 100
Preempt Mode : Yes Delay Time : 0
Auth Type : None
Virtual IP : 10.1.1.10
Virtual MAC : 0000-5e00-0101
Master IP : 10.1.1.2以上显示信息表示关闭Router A的上行接口后，Router A的优先级降低为80，成为Backup路由器，Router B成为Master路由器，Host A发送给Host B的报文通过Router B转发。
