VRRP原理及基础实验

1.概述

● VRRP（Virtual Router Redundancy Protocol），虚拟路由冗余协议

● 利用VRRP，一组路由器（同一个LAN中的接口）协同工作，但只有一个处理Master状态，处于该状态的路由器（的接口）承担实际的数据流量转发任务。在一个VRRP组内的多个路由器接口共用一个虚拟IP地址，该地址被作为局域网内所有主机的缺省网关地址。

● VRRP决定哪个路由器是Master，Master路由器负责接收发送至用户网关的数据包并进行转发，以及响应PC对于其网关IP地址的ARP请求。

● Backup路由器侦听Master路由器的状态，并在Master路由器发生故障时，接替其工作，从而保证业务流量的平滑切换。

2.原理

VRRP虚拟路由冗余协议，出现多个网络设备中，对多个路由器定义一个热备组，以优先级的方式确定主备关系，同时VIP会作用在优先级最高的一个设备上，主设备会周期向从设备发送VRRP报文（心跳检测），来告知自己的存活性，当主设备出现故障时，VRRP对VIP所在的主设备进行降级，然后依据VIP会作用于优先级最高设备的原理，VIP会漂移到备服务器，继续提供流量传输能力。

3.实验

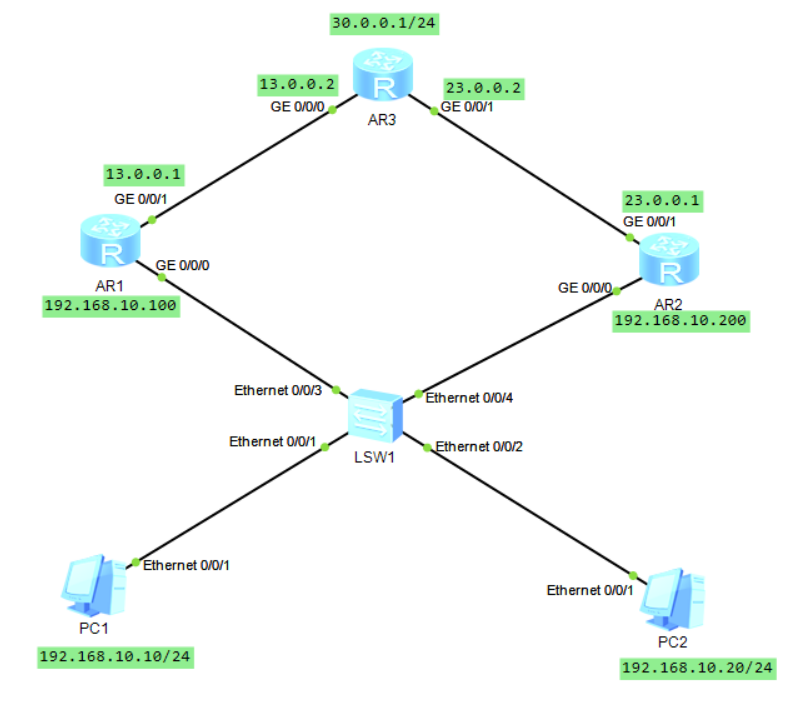

例：

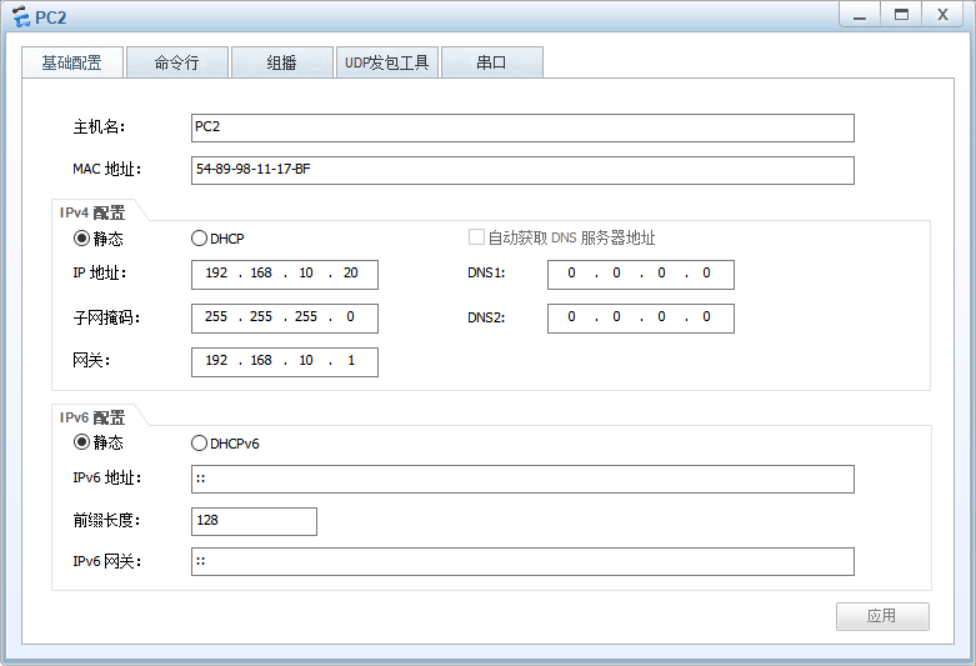

首先对PC1、PC2进行设置

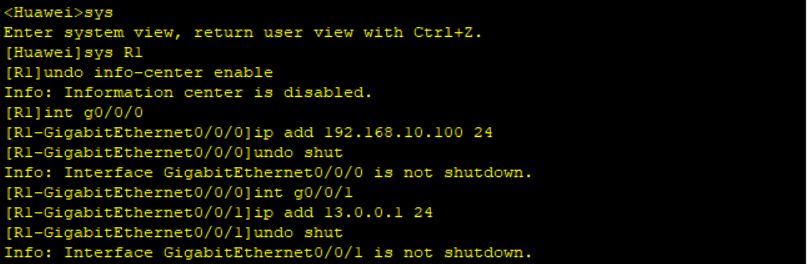

给三个路由器端口添加IP

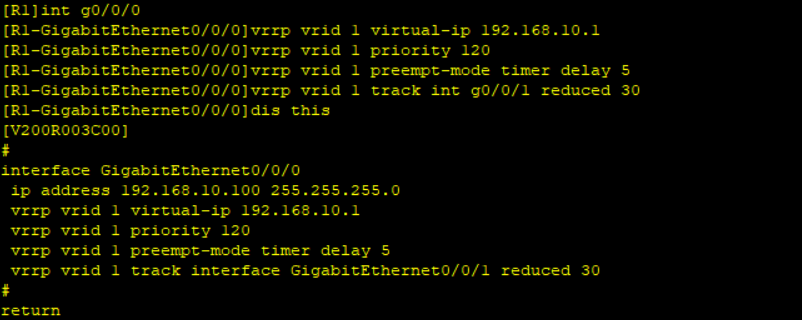

在下行接口位置配置虚拟IP，配置vrrp

[R1-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.10.1

创建VRRP虚拟路由器的标识vrid为1（相当于热备组），并配置vrid 1的虚拟IP地址，virtual-ip 192.168.10.1 对应PC机的网关

[R1-GigabitEthernet0/0/0]vrrp vrid 1 priority 120

设置设备A的优先级为120 (缺省值为100)，数值越大越优先。不写就是默认

[R1-GigabitEthernet0/0/0]vrrp vrid 1 preempt-mode timer delay 5

配置Master设备的抢占时延为5秒(缺省值为0，立即抢占)，以防频繁地进行状态

[R1-GigabitEthernet0/0/0]vrrp vrid 1 track int g0/0/1 reduced 30

跟踪上行接口G0/0/1的状态，如端口故障则Master优先级降低30 (缺省值为10)

配置静态路由

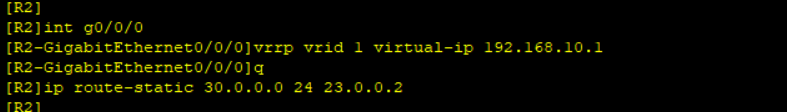

R2路由器做一条热备组和一条静态路由

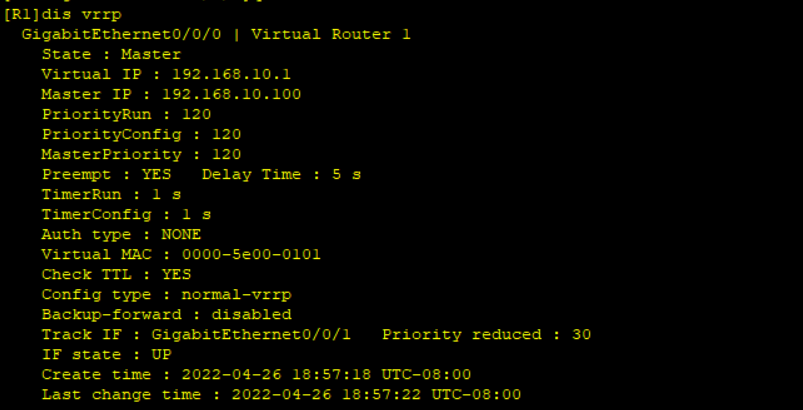

查看vrrp

R3配置两条静态路由

[R3]ip route-static 192.168.10.0 24 23.0.0.1 preference 70

浮动路由优先级（静态路由优先级默认60 优先级越小 优先度越高）

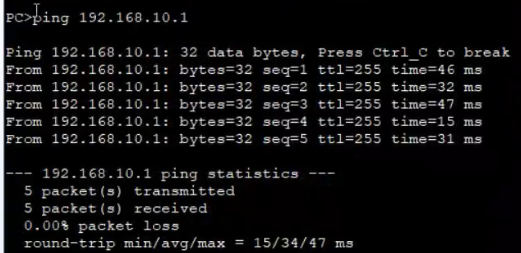

配置完成，尝试ping通PC2、R1、网关

没问题之后开始抓包

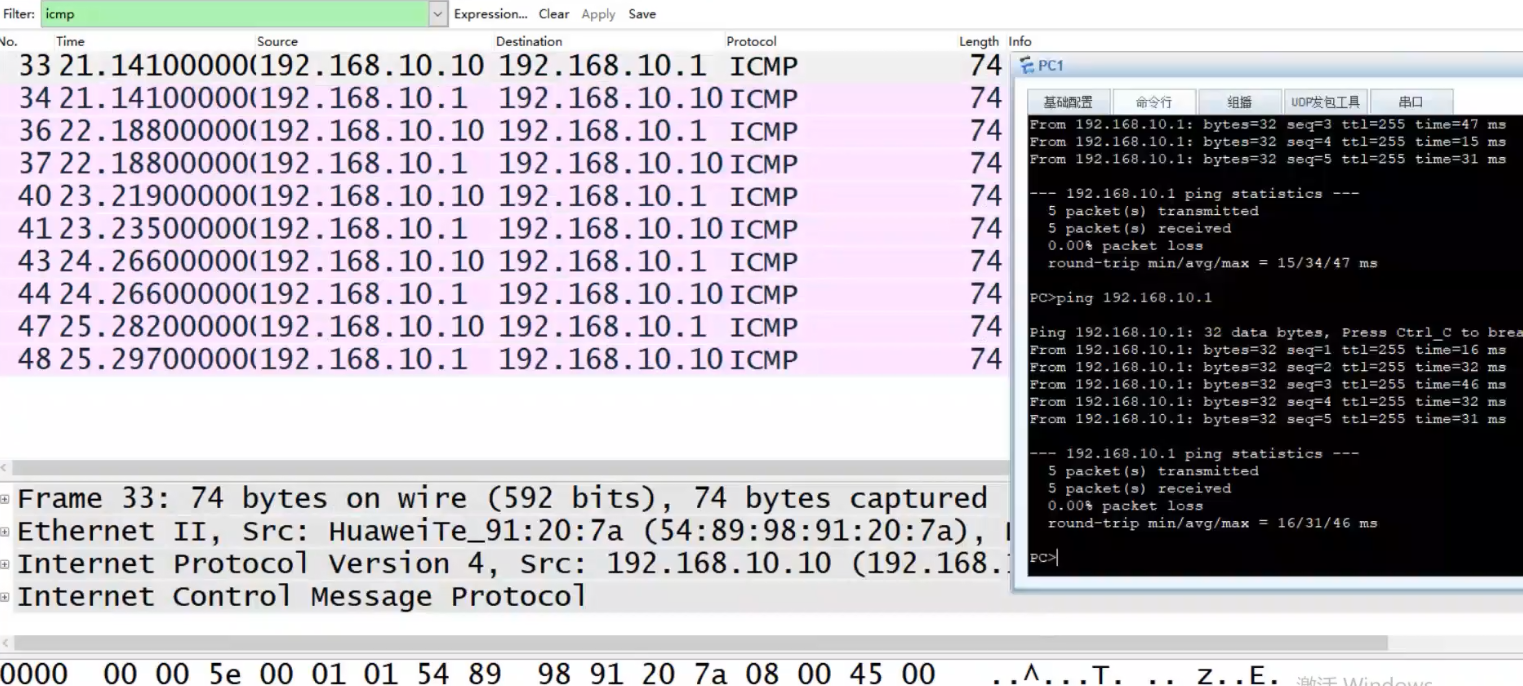

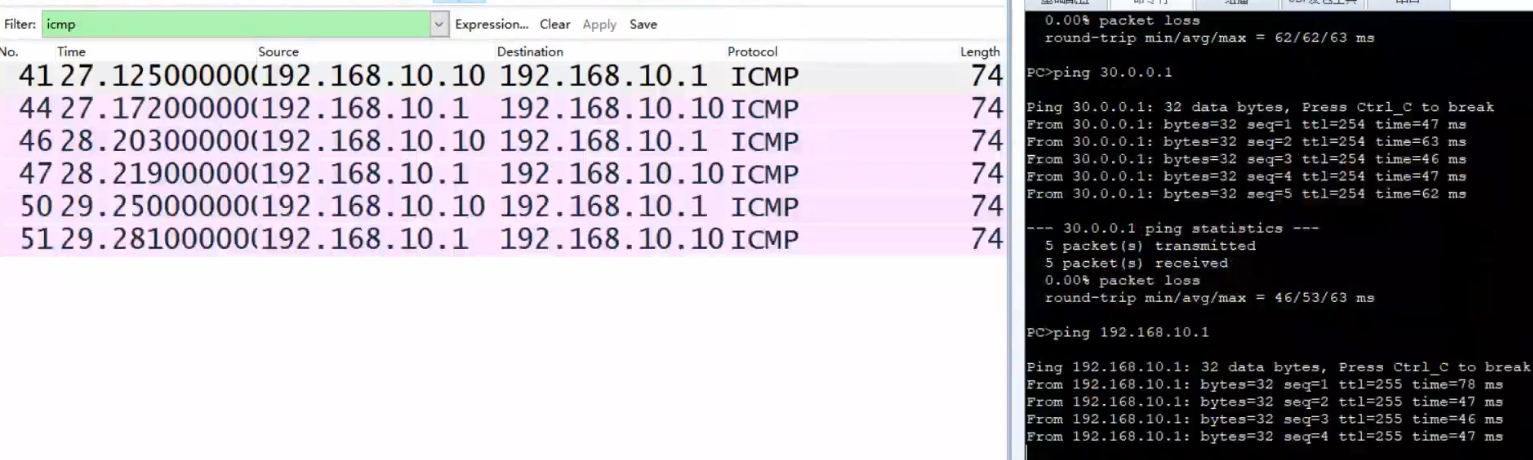

ping192.168.10.100，分别在R1 g0/0/0 和 R2 g0/0/0抓包

验证数据从R1通过

同样可以在ping 30.0.0.1 ，分别在R3的g0/0/0和g0/0/1抓包，不做过多赘述

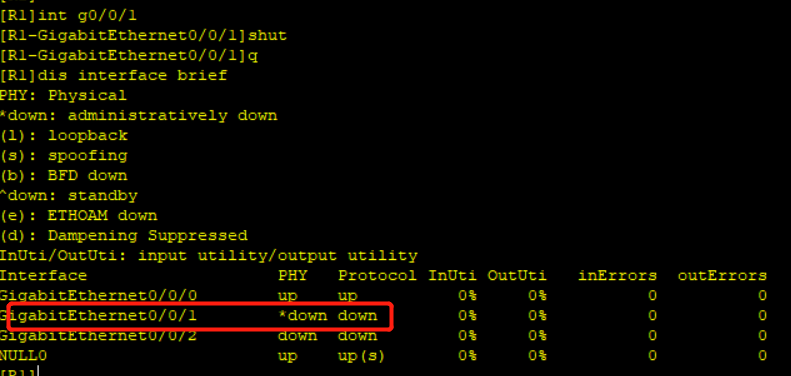

然后测试漂移，将R1 g0/0/1端口关闭

ping 192.168.10.1，在R2 g0/0/0抓包

ping 30.0.0.1，在R3 g0/0/1抓包

最后尝试恢复R1

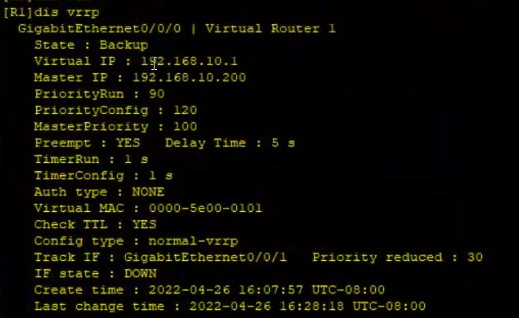

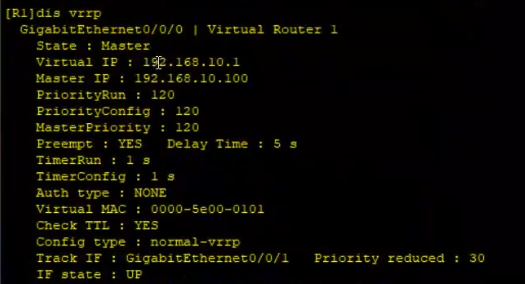

恢复前

恢复后

可以看到角色从Backup恢复到Master了

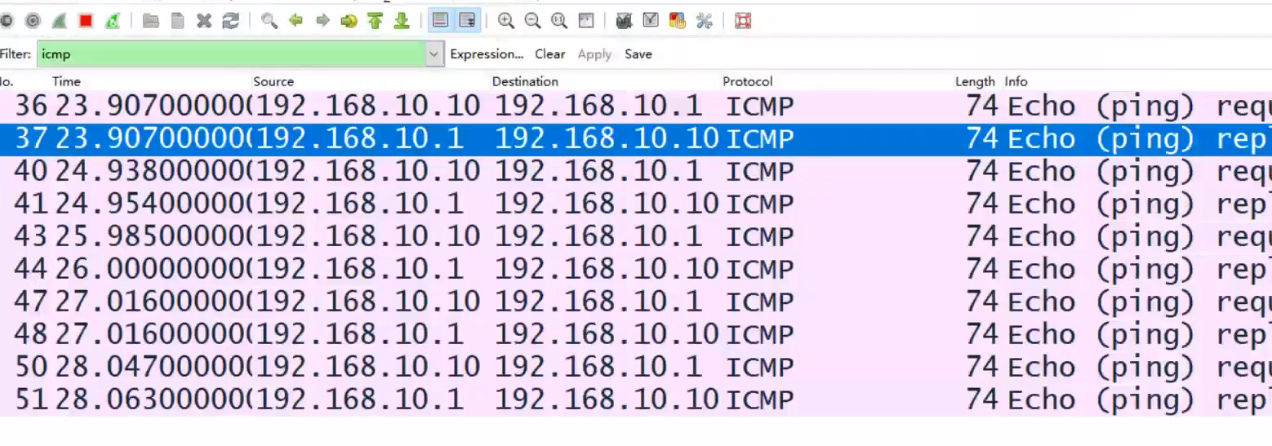

再ping 192.168.10.1，再在R1 g0/0/0抓包

以上，通过几次抓包，证明每次的数据流向
