概述

一、实验目的

学会配置VRRP 实现监控master所连接的上行链路

二、实验需求

基础VRRP告诉我们，可以实现冗余的功能，mater路由器出现故障，backup路由器就立马顶替
但是，对于master所连接的上行链路，却无法发现它是否正常，现通过配置，达到实验目的

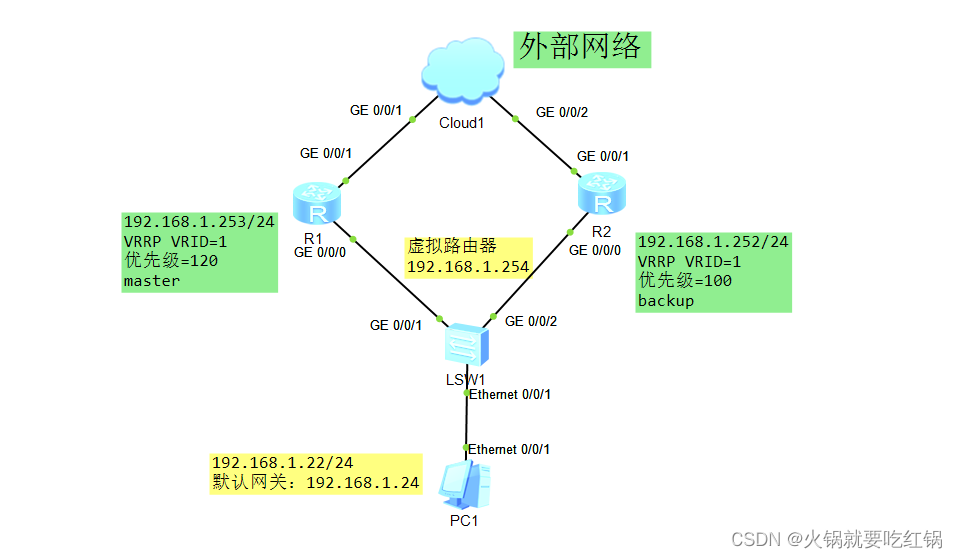

三、实验拓扑

在这里插入图片描述

四、实验分析和配置

R1：
sys
sys R1
int g0/0/0
ip add 192.168.1.253 24
vrrp vrid 1 virtual-ip 192.168.1.254
vrrp vrid 1 priority 120
vrrp vrid 1 track interface g0/0/1 reduced 30  配置监控功能（如果该接口的状态变为down，
无论是协议状态还是物理状态，VRRP优先级将被立减30）
当R2收到R1发送的VRRP报文，意识到自己的优先级比对方高，由于抢占功能缺省已激活，所以就切换为master状态

R2:
sys
sys R2
int g0/0/0
ip add 192.168.1.252 24
vrrp vrid 1 virtual-ip 192.168.1.254
