HSRP:热备份路由器协议(HSRP:Hot Standby Router Protocol),是cisco平台一种特有的技术,是cisco的私有协议。

该协议中含有多台路由器,对应一个HSRP组。该组中只有一个路由器承担转发用户流量的职责,这就是活动路由器。当活动路由器失效后,备份路由器将承担该职责,成为新的活动路由器。这就是热备份的原理。

实现HSRP的条件是系统中有多台路由器,它们组成一个“热备份组”,这个组形成一个虚拟路由器。在任一时刻,一个组内只有一个路由器是活动的,并由它来转发数据包,如果活动路由器发生了故障,将选择一个备份路由器来替代活动路由器,但是在本网络内的主机看来,虚拟路由器没有改变。所以主机仍然保持连接,没有受到故障的影响,这样就较好地解决了路由器切换的问题。

HSRP技术是一种容错协议,运行于局域网的多台路由器(或三层交换机)上,它将这几台路由器组织成一台“虚拟”路由器,其中一台路由器作为活动路由器(主设备),其余设备作为备份,并不断监控主设备,以便在主设备出现故障时,备份设备能够及时接管数据转发工作,为用户提供透明的切换,提高网络的可靠性。

在实际的一个特定的局域网中,可能有多个热备份组并存或重叠。每个热备份组模仿一个虚拟路由器工作,它有一个公共的MAC地址和一个IP地址。该IP地址、组内路由器的接口地址、主机在同一个子网内,但是不能一样。当在一个局域网上有多个热备份组存在时,把主机分布到不同的热备份组,可以使负载得到分担。

所需设备:

(1)Cisco Catalyst 3560交换机2台、

(2)Cisco Catalyst 2960交换机1台。

(3)PC机2台

(4)Console配置线1条。

(5)直通线2根。

(6)交叉线3根

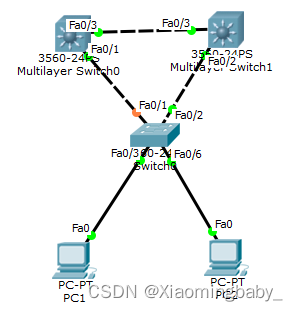

任务拓扑,如图2-3-10所示。

图2-3-10 交换机HSRP配置拓扑图

交换机与PC机配置参数,如表2-3-3所示。

设备名称

vlan

IP

网关

Switch-A

Vlan10,vlan20

192.168.10.1/24

192.168.20.1/24

Switch-B

Vlan10,vlan20

192.168.10.2/24

192.168.20.2/24

Switch-C

Vlan10,vlan20

PC1

Vlan10

192.168.10.10

192.168.10.3(虚拟)

PC2

Vlan20

192.168.20.10

192.168.20.3(虚拟)

步骤实现

步骤1:按照如图2-3-10所示,连接拓扑结构图。

步骤2:按照如表2-3-3所示,配置计算机的IP地址、子网掩码和网关。

步骤3:配置交换机A的主机名称,并划分VLAN10和VLAN20。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname Switch-A SWITCH-A(config)#vlan 10 创建vlan SWITCH-A(config-vlan)#exit SWITCH-A(config)#vlan 20 SWITCH-A(config-vlan)#exit

步骤4:将交换机A的fa0/1和fa0/3端口配置为trunk。

复制代码
1
2
3
4
5
SWITCH-A(config)#in range f0/1-3 SWITCH-A(config-if)#sw mode trunk 把f0/1-3端口模式设置为truck SWITCH-A(config-if)#exit

步骤5:开启交换机A的路由功能,并配置vlan10和vlan20的IP地址。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
SWITCH-A(config)#ip routing ! 开启路由功能 SWITCH-A(config)#in vlan 10 SWITCH-A(config-if)#ip add 192.168.10.1 255.255.255.0 SWITCH-A(config-if)#no shu 开启端口 SWITCH-A(config-if)#in vlan 20 SWITCH-A(config-if)#ip add 192.168.20.1 255.255.255.0 SWITCH-A(config-if)#no shut 步骤6:设置交换机A的vtp域为abc,模式为服务器模式。 SWITCH-A(config)#vtp domain abc !配置VTP域abc SWITCH-A(config)#vtp mode server !配置vtp工作模式为服务器模式

步骤7:配置交换机B的主机名称,并划分VLAN10和VLAN20。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname SWITCH-B SWITCH-B(config)#vlan 10 SWITCH-B(config-vlan)#exit SWITCH-B(config)#vlan 20 SWITCH-B(config-vlan)#exit Switch(config)#

步骤8:将交换机B的fa0/3和fa0/2端口配置为trunk。

SWITCH-B(config)#in range f0/2-3

SWITCH-B(config-if)#sw mode trunk

SWITCH-B(config-if)#exit

步骤9:开启交换机B的路由功能,并配置vlan10和vlan20的IP地址。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
SWITCH-B(config)#ip routing ! 开启路由功能 SWITCH-B(config)#in vlan 10 SWITCH-B(config-if)#ip add 192.168.10.2 255.255.255.0 SWITCH-B(config-if)#no shu SWITCH-B(config-if)#in vlan 20 SWITCH-B(config-if)#ip add 192.168.20.2 255.255.255.0 SWITCH-B(config-if)#no shut

步骤10:设置交换机B的vtp域为abc,模式为客户端模式。

复制代码
1
2
3
SWITCH-B(config)#vtp domain abc !配置VTP域abc SWITCH-B(config)#vtp mode client !配置vtp工作模式为客户端模式

步骤11:配置交换机C的主机名称、trunk链路、vtp域为abc、模式为客户端,并将端口fa0/3加入vlan10、fa0/6加入到vlan20中。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Switch>en Switch#conf t Switch(config)#hostname SWITCH-C SWITCH-C(config)#in range f0/1-2 SWITCH-C(config-if)#sw mode trunk SWITCH-C(config)#vtp domain abc !配置VTP域abc SWITCH-C(config)#vtp mode client !配置vtp工作模式为客户端模式 SWITCH-C(config)#int f0/3 SWITCH-C(config-if)#switchport access vlan10 SWITCH-C(config-if)#int f0/6 SWITCH-C(config-if)#switchport access vlan20

步骤12:配置SWITCH-A的hsrp冗余网关组

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
有几个vlan配置几个冗余 SWITCH-A(config)# in vlan 10 SWITCH-A(config-if)#standby 10 priority 110 !将接口加入 standby 10组中,优先级为110 SWITCH-A(config-if)#standby 10 ip 192.168.10.3 !设置standby 10组的虚拟IP SWITCH-A(config-if)#standby 10 preempt !允许standby 10组的抢占功能 SWITCH-A(config-if)#standby 10 track fa 0/1 !设置standby 10组监控f0/1接口 SWITCH-A(config-if)#exit SWITCH-A(config)#in vlan 20 !进入接口vlan20 SWITCH-A(config-if)#standby 20 priority 100 !接口加入standby 20虚拟组,优先级为100 SWITCH-A(config-if)#standby 20 ip 192.168.20.3 !standby20组的虚拟IP

步骤13:配置SWITCH-B的hsrp冗余网关组。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
SWITCH-B(config)# in vlan 10 SWITCH-B(config-if)#standby 10 !将接口加入 standby 10组中,优先级为默认值100 SWITCH-B(config-if)#standby 10 ip 192.168.10.3 !设置standby 10组的虚拟IP SWITCH-B(config-if)#exit SWITCH-B(config)#in vlan 20 !进入接口vlan20 SWITCH-B(config-if)#standby 20 priority 110 !接口加入standby 20虚拟组,优先级为100 SWITCH-B(config-if)#standby 20 ip 192.168.20.3 !standby20组的虚拟IP SWITCH-B(config-if)#standby 20 preempt !允许standby 20组的抢占功能 SWITCH-B(config-if)#standby 20 track fa 0/2 !设置standby 20组监控f0/2接口

步骤14:验证PC机连通性,验证虚拟网关是否可用

步骤15:在交换机SWITCH-A上使用show standby命令,查看当前standby工作状况。

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
SWITCH-A#show standby Vlan10 - Group 10 (version 2) !vlan10组 State is Active !本地状态为活动状态(主设备) 5 state changes, last state change 00:49:45 Virtual IP address is 192.168.10.3 !虚拟IP地址 Active virtual MAC address is 0000.0C9F.F00A Local virtual MAC address is 0000.0C9F.F00A (v2 default) Hello time 3 sec, hold time 10 sec Next hello sent in 0.679 secs Preemption disabled Active router is local Standby router is 192.168.10.2, priority 120 (expires in 7 sec) !备份网关的地址和优先级 Priority 100 (configured 120) Group name is hsrp-Vl1-10 (default) !此hsrp组的默认组名 Vlan20 - Group 20 (version 2) !hsrp组20(hsrp协议版本号为2) State is Standby !本地设备的hsrp状态为standby(备份) 6 state changes, last state change 00:49:55 Virtual IP address is 192.168.20.3 !standby 20组的虚拟IP Active virtual MAC address is 0000.0C9F.F014 Local virtual MAC address is 0000.0C9F.F014 (v2 default) Hello time 3 sec, hold time 10 sec !hsrp的hello计时器和抑制计时器,下轮hello时间 Next hello sent in 1.188 secs Preemption disabled Active router is 192.168.20.2, priority 100 (expires in 7 sec) !活动路由器的地址为192.168.20.2,本地优先级为100,7秒后将到期 MAC address is 0000.0C9F.F014 Standby router is local !本地路由器为备份路由器(standby) Priority 100 (default 100) !优先级为默认值100 Group name is hsrp-Vl2-20 (default) SWITCH-A# 此时SWITCH-A反馈信息显示,vlan10组的主设备是SWITCH-A,vlan20的主设备是SWITCH-B。

步骤16:拔掉交换机SWITCH-C 的右边f0/2 接口的上连线,再次验证PC机的连通性,发现此时有短暂的丢包现象以后,又恢复了连通

小结:

复制代码
1
2
3
4
5
6
7
8
9
交换机的HSRP技术是做冗余网段的 主要命令: SWB(config)#in vlan 10 进入vlan10 SWB(config-if)#standby 10 priority 110 将接口加入到10组中 优先级为110 SWB(config-if)#standby 10 ip 192.168.10.4 配置10组的虚拟ip SWB(config-if)#standby 10 track f0/1 设置f0/1监控10组 SWB(config-if)#standby 10 preempt 开启端口抢占功能 SWB(config-if)#
