一、实验1

需求

通过路由器访问虚拟主机1.1.1.1

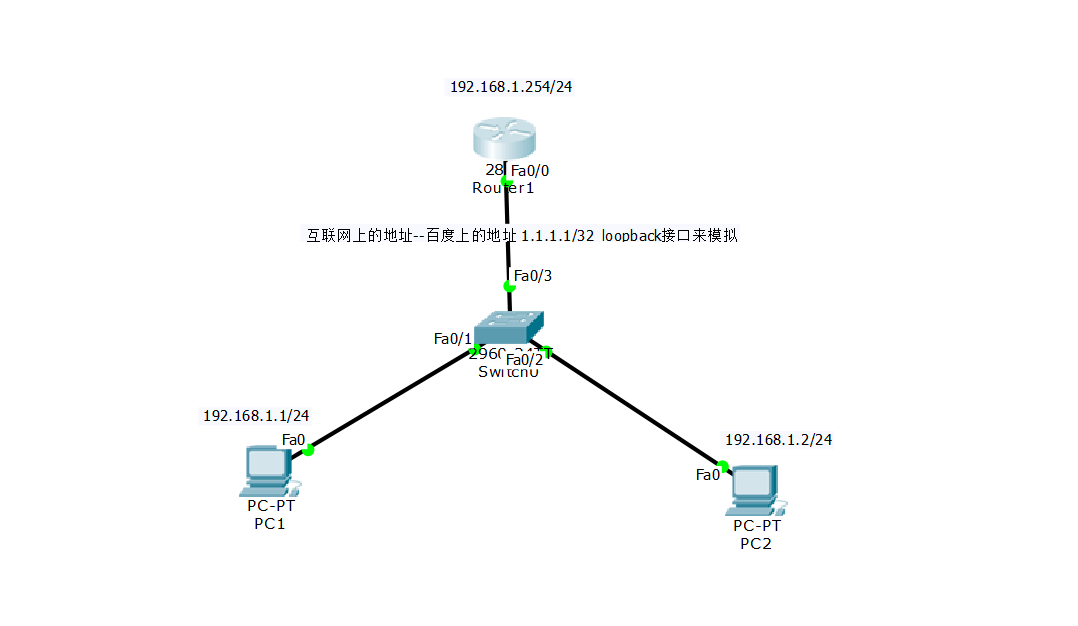

效果图

配置步骤

1、按图配置IP、线路
2、路由器配置

en
conf t
hostname R1

int f0/0
ip add 192.168.1.254 255.255.255.0
no shut
exit

互联网上的地址--百度上的地址 1.1.1.1/32  loopback接口来模拟
int loopback 0
ip add 1.1.1.1 255.255.255.25

3、访问公网1.1.1.1需要设置网关

二、思考

如果路由器挂了会怎么样？
就不能够访问公网–不能够访问1.1.1.1

像路由器挂了这个概率我们是不能够避免的，如何来解决当路由器失效之后，网络能够使用？？？
新增一个网关

多设备人为指定网关，非常繁琐，效率低下
HSRP/VRRP/GLBP等方案来解决以上的问题

三、VRRP

VRRP 标准的协议，所有厂商都可以支持，包含华为/华三/思科都可以支持
VRRP：virtual router redundancy protocol 虚拟路由器冗余协议
核心思想：产生一台虚拟路由器，用户的网关都指定在虚拟路由器上

工作原理：

1. 一组物理路由器（真实的路由器）去维护这个虚拟路由器，直到所有物理路由器都消失了，那么虚拟路由器才会消失

请问：如果还剩下一台物理路由器，那么虚拟路由器会消失吗?
-----不会消失

2. 用户指定的网关是虚拟路由器
3. 在物理路由器上会选举主备关系，主的设备称为master，备的设备称为backup，如果一个设备成为主的设备，那么PC的数据流都会往该设备发送，而不会往backup设备发送

一旦主设备挂了，那么备份设备就会称为新的主设备

主从关系如何来选举：

1. 最高的接口优先级 默认是100
2. 最高的接口IP 254>253

vrrp?-----不支持
unrecognized comman

PT软件不支持VRRP，那么我就采用HSRP

四、HSRP

HSRP：主的设备称为active，备用的设备称为standby

show standby brief ：查看主从状态
tracert ：测试从那边走
ping -t ：表示一直ping不间断

请问：如果还剩下一台物理路由器，那么虚拟路由器会消失吗?
-----不会消失

五、实验2

需求

增加一台备用路由器2

效果图

配置步骤

1、路由器2设置

en
conf t
hostname R2

int f0/0
ip add 192.168.1.253 255.255.255.0
no shut
exit

int loopback 0
ip add 1.1.1.1 255.255.255.255

2、R1

int f0/0
standby 1  ip  192.168.1.100

3、R2

int f0/0
standby 1  ip  192.168.1.100

4、R1

修改优先级
standby 1 priority 200

5、查看

show standby brief
//sh stan  b
