STM32F767的FFT运算时间测试

测试函数

arm_cfft_radix2_f32(&scfft,fft_inputbuf);

arm_cfft_radix4_f32(&scfft,fft_inputbuf);

float fft_inputbuf[FFT_LENGTH*2];    //FFT输入数组
float fft_outputbuf[FFT_LENGTH];    //FFT输出数组


int main(void)
{
  /* USER CODE BEGIN 1 */
	uint16_t i;
	arm_cfft_radix2_instance_f32 scfft;

	Cache_Enable();                 //打开L1-Cache

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */


  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();

  MX_USART3_UART_Init();
  MX_TIM3_Init();
  /* USER CODE BEGIN 2 */
  HAL_TIM_Base_Start_IT(&htim3); //使能定时�????3和定时器3更新中断：TIM_IT_UPDATE

  arm_cfft_radix2_init_f32(&scfft,FFT_LENGTH,0,1);//初始化scfft结构体，设定FFT相关参数


  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

	  	for(i=0;i<FFT_LENGTH;i++)//生成信号序列
		{
			 fft_inputbuf[2*i]=100+
							   10*arm_sin_f32(2*PI*i/FFT_LENGTH)+
							   30*arm_sin_f32(2*PI*i*4/FFT_LENGTH)+
							   50*arm_cos_f32(2*PI*i*8/FFT_LENGTH);	//生成输入信号实部
			 fft_inputbuf[2*i+1]=0;//虚部全部�????0
		}


	  // arm_cfft_f32(&arm_cfft_sR_f32_len4096, fft_Input_f32, ifftFlag, doBitReverse);

	  // data = arm_sin_f32(3.1415926/6);		//对sin(PI/6 = 30�???????????)正弦值，求浮点�?�，理论上应为：1/2�???????????0.5
	  // printf("sin=%.2frn",data);

	  	__HAL_TIM_SET_COUNTER(&htim3,0);//重设TIM3定时器的计数器�??
		timeout=0;
		arm_cfft_radix2_f32(&scfft,fft_inputbuf);	//FFT计算（基4�????
		arm_cmplx_mag_f32(fft_inputbuf,fft_outputbuf,FFT_LENGTH);	//把运算结果复数求模得幅�??
		//temp = ADC1247_Read();
		time=__HAL_TIM_GET_COUNTER(&htim3)+(uint32_t)timeout*50000;//计算�????????用时�????????
		printf("time = %0.3fmsrn",((float)time*10)/1000);
    }
}

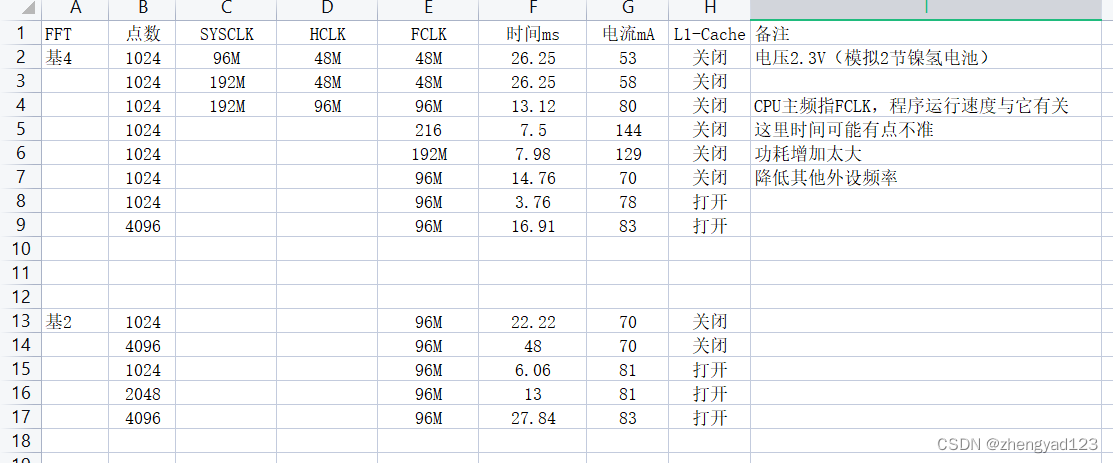

 总结：

1，主频越高，运算速度越快，功耗也越大。

2，打开Cache提速明显，但功耗略有增加。

3，基4比基2快不少。

4，点数增加一倍，运算时间大概增加一倍。

仅作笔记，不对欢迎指正
