VM501系列振弦采集模块工程仪器设备开发

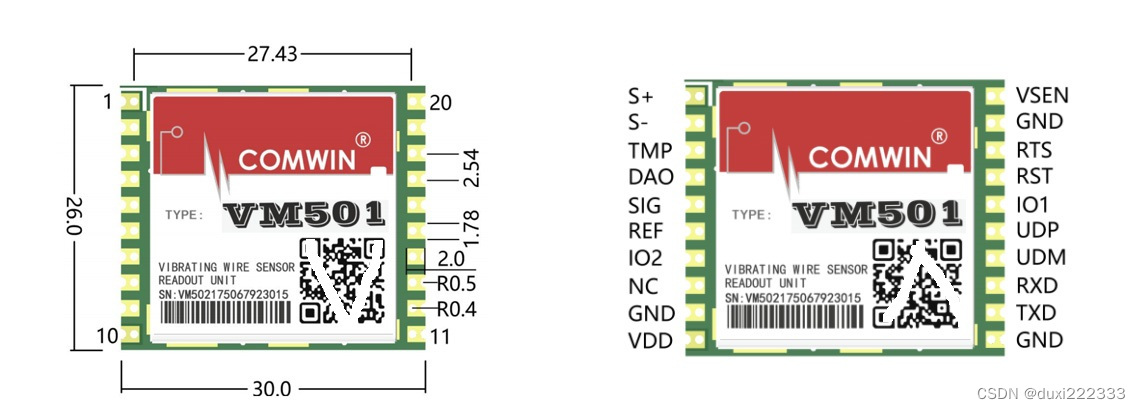

VM501系列模块是单振弦式传感器激励、 频率读取、 温度转换的专业化读数模块，具有集成度高、 体积小、精度高、适应能力强、极少的外围电路设计等突出特性，具有多种激励方法、传感器接入检测、可编程激励电压、信号幅值检测和信号质量评定等先进功能。

VM5XX系列模块是单振弦式传感器激励、 频率读取、 温度转换的专业化读数模块，能够测量传感器信号质量、幅值、频率、频模、温度并转换为数字量和模拟量输出，另外，多路通用 GPIO、12 位 ADC、数据存储等附加硬件资源进一步增强模块的可扩展性。

优势特点
  兼容性强：可以测量绝大多数厂家的单线圈式振弦传感器。
  传感器自动识别：可识别线圈50Ω~10KΩ。
  信号放大倍数：30~3000倍，可编程放大器、电阻调节器。
  多种激励方法：可编程高压激励、可编程扫频、智能扫频。
  温度检测：热敏电阻/DS18B20/核心温度检测。

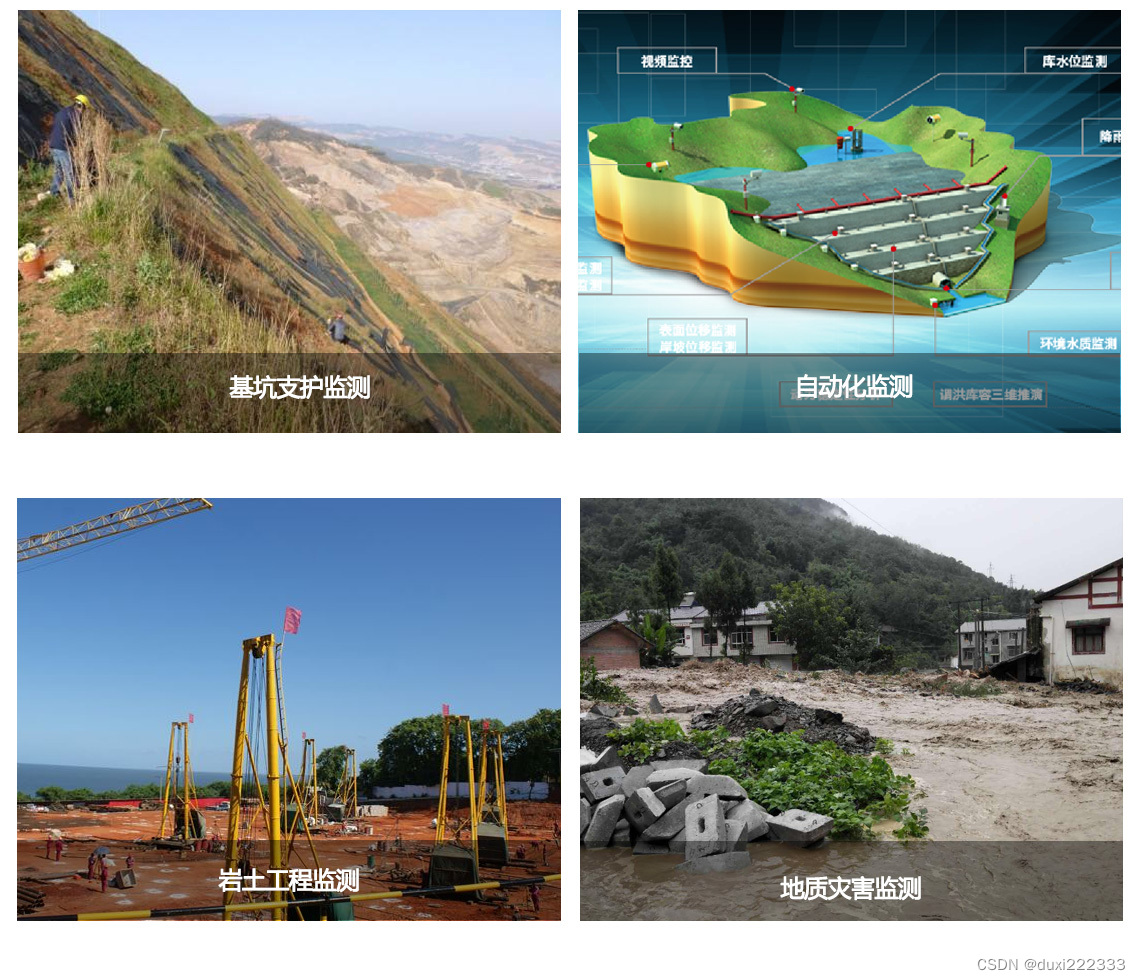

应用领域：支坑支护监测，自动化监测，岩土工程监测，地质灾害监测。

振弦式传感器测量主要用于大型岩土工程，对多点振弦式传感器的测量数据进行定时自动采集，直接计算显示各测点的物理量值，并存贮于数据库中，供分析 研究之用。其中自动测量单元拥有分布式网络化测量、测量数据存贮、自动定时测量、计算机通讯、测量数据管理、测量成果输出等功能。

基本概念
振弦传感器：（vibrating wire sensor）是以拉紧的金属钢弦作为敏感元件的谐振式传感器。当弦的长度确定之后，其固有振动频率的变化量即可表征钢弦所受拉力的大小。根据这一特性原理，即可通过一定的物理（机械）结构制作出测量不同种 类物理量的传感器（如：应变传感器、压力传感器、位移传感器等），从而实现被测物理量与频率值之间的一一对应关系，通过测量频率值变化量来计算出被测物理量 的改变量。

振弦传感器采集读数模块：指针对振弦传感器的特性而设计的传感器激励、读数模块。具有集成度高、功能模块化、数字接口的一系列特性，能完成振弦 传感器的激励、信号检测、数据处理、质量评估等专用针对性功能，进行传感器频 率和温度物理量模数转换，进而通过数字接口实现数据交互。振弦传感器读数模块 是振弦传感器与数字化、信息化之间的核心转换单元。
