解析摄影测量之单像空间后方交会（MATLAB）一、题目二、理论基础三、MATLAB代码

84 阅读 0 评论 56 点赞

我是靠谱客的博主雪白红酒，最近开发中收集的这篇文章主要介绍解析摄影测量之单像空间后方交会（MATLAB）一、题目二、理论基础三、MATLAB代码，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

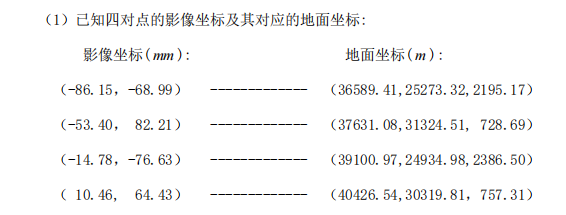

一、题目

在这里插入图片描述

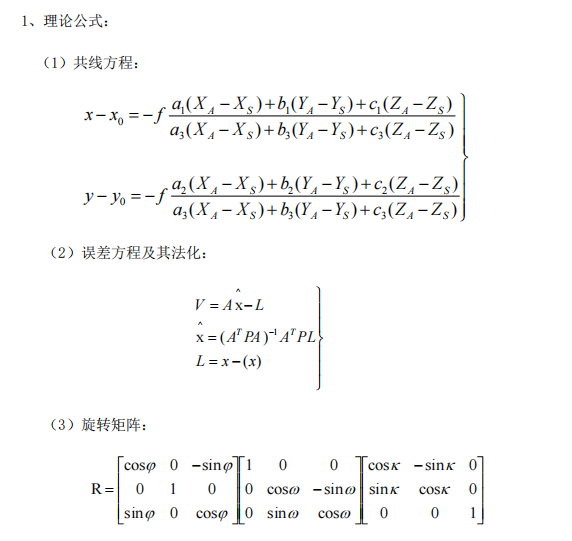

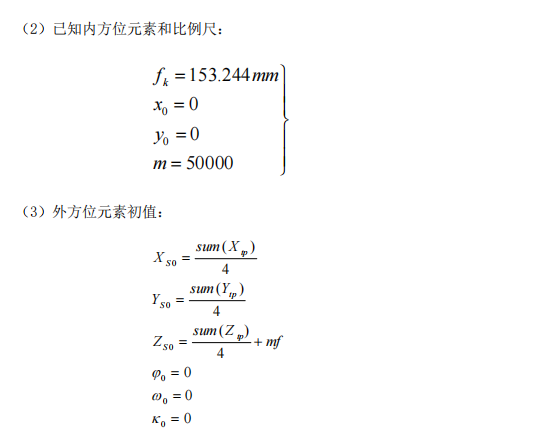

二、理论基础

在这里插入图片描述

三、MATLAB代码

clc;clear;
%输入初值
%像点坐标，单位统一化，以米为单位
imgPt_X=[-86.15,-53.40,-14.78,10.46];
imgPt_Y=[-68.99,82.21,-76.63,64.43];
imgPt_X=imgPt_X/1000;
imgPt_Y=imgPt_Y/1000;
%物方坐标
objPt_X=[36589.41,37631.08,39100.97,40426.54];
objPt_Y=[25273.32,31324.51,24934.98,30319.81];
objPt_Z=[2195.17,728.69,2386.50,757.31];

%比例尺,焦距同一单位为米,旋转矩阵的初始化。
lamda=50000;
f=153.24*0.001;
R=zeros(3);

%初值X0,Y0,Z0,phi0,omega0,kappa0
X0=sum(objPt_X)/4;
Y0=sum(objPt_Y)/4;
Z0=sum(objPt_Z)/4+f*lamda;
%组成外方位元素的初值,External=[△X,△Y,△Z,△φ，△w,△k]
External=[X0,Y0,Z0,0,0,0];
%循环次数
num=0;
%点的个数
i=4;
%像点坐标的近似值
approximate_x=[0];
approximate_y=[0];
%计算L
l=cell(1,4);
value_temp=[];
while 1
    %计算旋转矩阵R
    R=[cos(External(4)),0,-sin(External(4));0,1,0;sin(External(4)),0,cos(External(4))]*[1,0,0;0,cos(External(5)),-sin(External(5));0,sin(External(5)),cos(External(5))]*[cos(External(6)),-sin(External(6)),0;sin(External(6)),cos(External(6)),0;0,0,1];
    %循环计算每个点,当点没有计算完的时候:
    while i>0
        %共线方程中的Xbar,Ybar,Zbar
        X_=R(1,1)*(objPt_X(i)-External(1))+R(2,1)*(objPt_Y(i)-External(2))+R(3,1)*(objPt_Z(i)-External(3));
        Y_=R(1,2)*(objPt_X(i)-External(1))+R(2,2)*(objPt_Y(i)-External(2))+R(3,2)*(objPt_Z(i)-External(3));
        Z_=R(1,3)*(objPt_X(i)-External(1))+R(2,3)*(objPt_Y(i)-External(2))+R(3,3)*(objPt_Z(i)-External(3));
        %根据共线方程求得x,y的近似值(x),(y)
        approximate_x(i)=-f*(X_)/(Z_);
        approximate_y(i)=-f*(Y_)/(Z_);
        %计算Lx=x-(x),Ly=y-(y)
        value_temp(1,1)=imgPt_X(i)-approximate_x(i);
        value_temp(2,1)=imgPt_Y(i)-approximate_y(i);
        l(1,i)={value_temp};
        %计算A矩阵：
        a11=1/Z_*(R(1,1)*f+R(1,3)*approximate_x(i));
        a12=1/Z_*(R(2,1)*f+R(2,3)*approximate_x(i));
        a13=1/Z_*(R(3,1)*f+R(3,3)*approximate_x(i));
        a21=1/Z_*(R(1,2)*f+R(1,3)*approximate_y(i));
        a22=1/Z_*(R(2,2)*f+R(2,3)*approximate_y(i));
        a23=1/Z_*(R(3,2)*f+R(3,3)*approximate_y(i));
        a14=approximate_y(i)*sin(External(5))-(approximate_x(i)/f*(approximate_x(i)*cos(External(6))-approximate_y(i)*sin(External(6)))+f*cos(External(6)))*cos(External(5));
        a15=-f*sin(External(6))-approximate_x(i)/f*(approximate_x(i)*sin(External(6))+approximate_y(i)*cos(External(6)));
        a16=approximate_y(i);
        a24=-approximate_x(i)*sin(External(5))-(approximate_y(i)/f*(approximate_x(i)*cos(External(6))-approximate_y(i)*sin(External(6)))-f*sin(External(6)))*cos(External(5));
        a25=-f*cos(External(6))-approximate_y(i)/f*(approximate_x(i)*sin(External(6))+approximate_y(i)*cos(External(6)));
        a26=-approximate_x(i);
        %记录每个点的A矩阵,组成单元
        A{i}=[a11,a12,a13,a14,a15,a16;a21,a22,a23,a24,a25,a26];
        %点的个数减一
        i=i-1;
    end
    %当所有点计算完毕，将A单元cell转换为A_矩阵：
    A_=[A{1};A{2};A{3};A{4}];
    L=[l{1};l{2};l{3};l{4}];
    %计算改正值^x
    x=inv(A_'*A_)*A_'*L;
    num=num+1;
    %改正外方位元素的值:[△X,△Y,△Z,△φ，△w,△k],旧的外方位元素+改正值
    External(1:6)=External(1:6)+x(1:6)';
    %迭代结束条件，角元素改正值都小于0.000001并且线元素均小于0.01
    if abs(x(4))<0.000001&&abs(x(5))<0.000001&&abs(x(6))<0.000001&& abs(x(1))<0.001&&abs(x(2))<0.001&&abs(x(3))<0.001||num>=10
       %像点坐标的改正值
       V=A_*x-L;
       %单位权中误差
       sigma0=sqrt(V'*V/(2*4-6));
       Q=inv(A_'*A_);
       %外方位元素的精度
       sigma=Q^0.5*sigma0;
       for i=0:3
            nimgPt_X(i+1)=(imgPt_X(i+1)+V(2*i+1))*1000;
            nimgPt_Y(i+1)=(imgPt_Y(i+1)+V(2*i+2))*1000;
       end

       break;
    end
    %继续迭代，将点的个数重新记为4
    i=4;
end

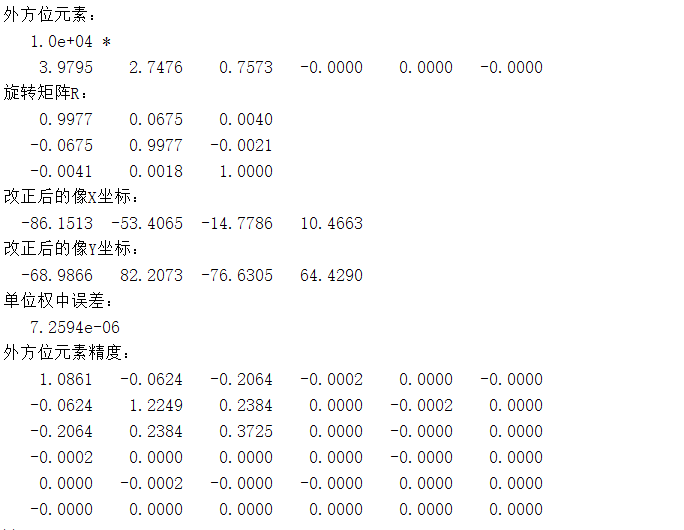

%输出结果
disp("外方位元素：");
disp(External);
disp("旋转矩阵R：");
disp(R);
disp("改正后的像X坐标：");
disp(nimgPt_X);
disp("改正后的像Y坐标：");
disp(nimgPt_Y);
disp("单位权中误差：");
disp(sigma0);
disp("外方位元素精度：");
disp(sigma);
