概述

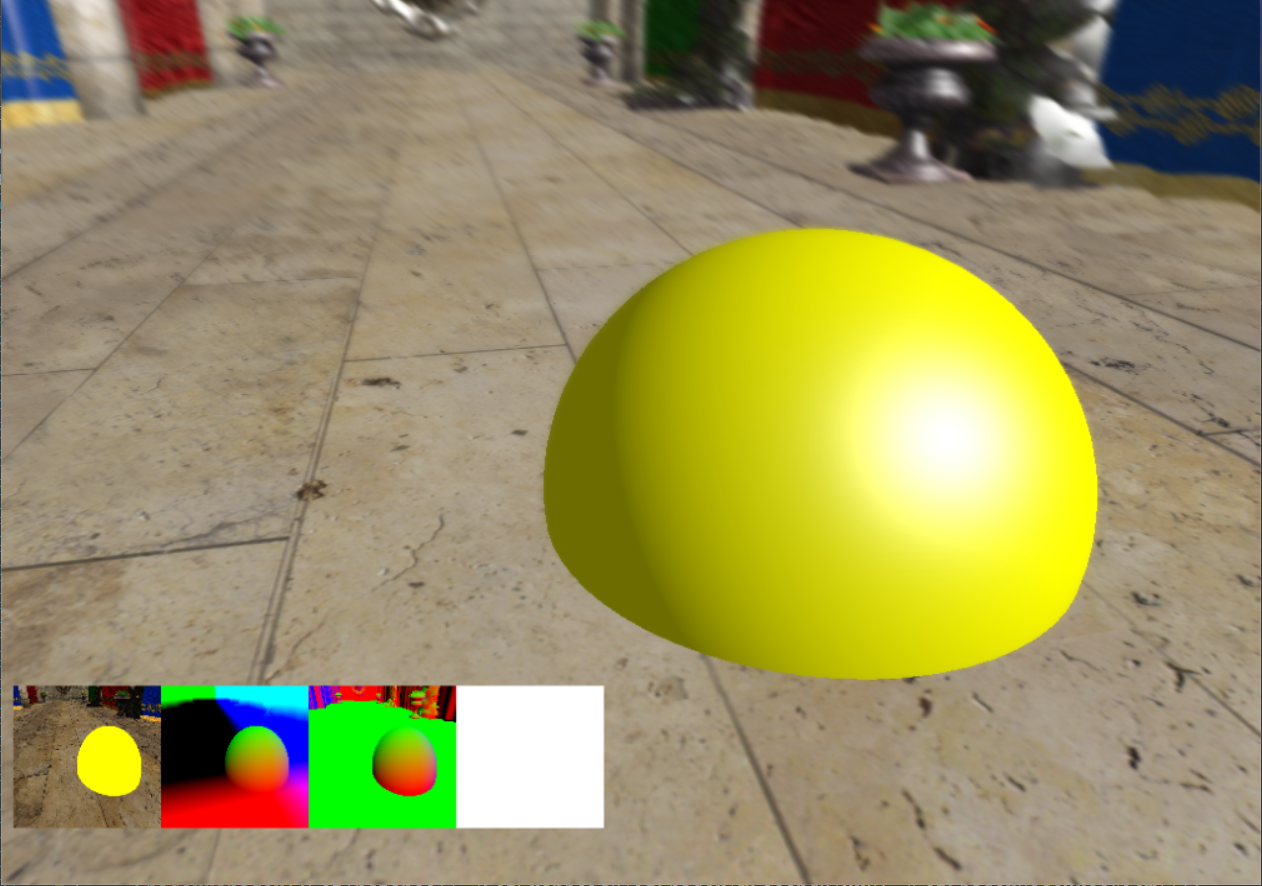

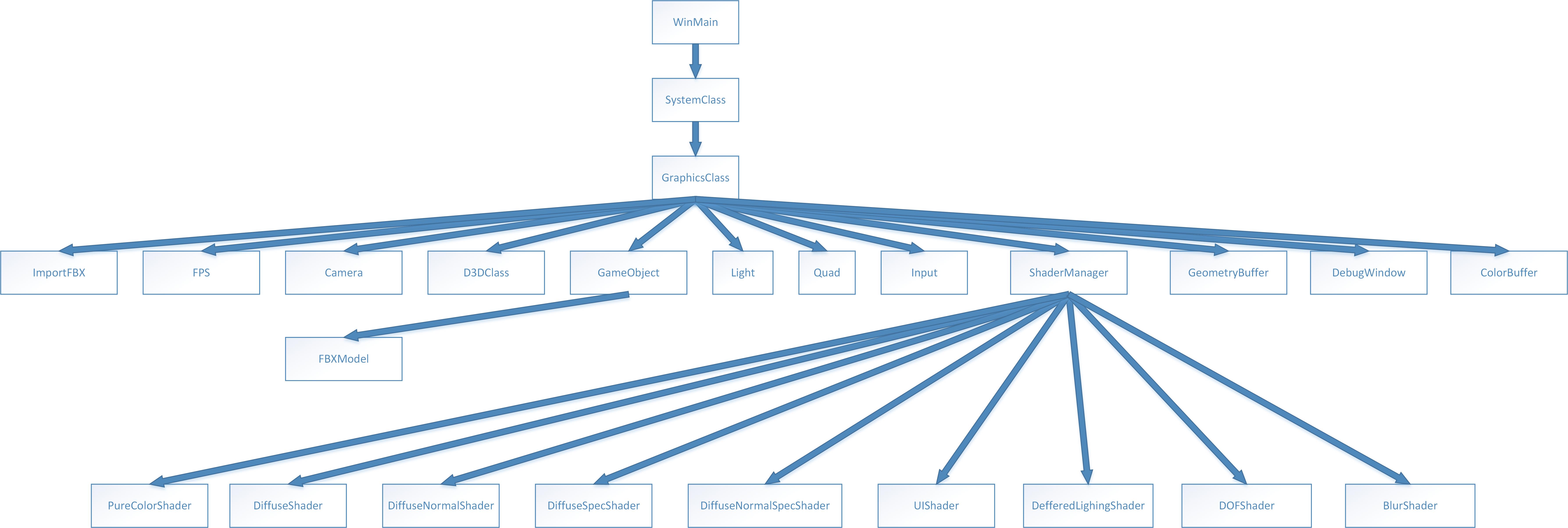

按惯例，程序的结构如下

DepthOfField(视深域)的简介

视深域(DOF)是一种后处理技术，用来模拟散焦的效果。这里不讲复杂的，就讲解实时渲染中最简单的DOF实现的思路。

在DOF现象中，距离观察相机越远的物体散焦越大，这里散焦在本章节‘'简易的DOF”一定程序上等于‘"模糊’。

也就是在相机空间，计算像素与相机之间的距离，然后根据设定的 DOFStart(DOF开始距离),DOFRange(DOF的范围)来最终计算每个像素相应的散焦效果。

好吧，不得不说，这个简易的DOF算法和Directx11教程十五之Fog(雾)的思路几乎是一样的。不过‘'DX11 雾计算’那个教程是针对单个物体的，这次的DOF是全屏的。

算法步骤：

(1)将全屏原生的ScreenRT模糊得到ScreenBlurRT

(2)利用全屏的深度缓存RT(记作DepthRT), 获取像素在屏幕空间的深度值，然后经过一定的空间变换，变为相机空间的深度值Z。

这里 “屏幕空间的深度值” - “相机空间的深度值”，参考教程软件光栅器(Directx11)四之从相机空间到视平面的坐标变换

深度缓存Z = HGSpaceZ / HGSpaceW (透视除法) ，这里假设视口最大缓存深度为1，最小缓存深度为0

也就是深度缓存Z = ViewSpaceZ * A + B

看上面图 A = f / (f - n) B = -(n*f) /(f-n) , f为相机的远截面距离，n为相机的近截面距离

最终逆推得到 ViewSpaceZ = ((n*f)/(n - f)) / (深度缓存Z + f / (n - f) )

如下所示:

float DepthBufferConvertToLinear(float depth)
{
	float a = 1.0 /(nearPlane - farPlane);
	return (nearPlane*farPlane * a) / (depth + farPlane * a);
};

(3)我们在前面两步的保证下，利用DOFStart 即DOF 开始的距离，DOFRange 即DOF影响的范围距离来进行计算相应的像素的散焦效果，如下所示：

Texture2D ScreenRT:register(t0);
Texture2D ScreenBlurRT:register(t1);
Texture2D DepthRT:register(t2);
SamplerState wrapLinearSample:register(s0);
SamplerState clampLinearSample:register(s1);


cbuffer CBDOF:register(b0)
{
	float depthStart;
	float depthRange;
	float farPlane;
	float nearPlane;
}

float2 texSize(Texture2D tex)
{
	uint texWidth, texHeight;
	tex.GetDimensions(texWidth, texHeight);
	return float2(texWidth, texHeight);
}

struct VertexIn
{
	float3 Pos:POSITION;
	float2 Tex:TEXCOORD;
};


struct VertexOut
{
	float4 Pos:SV_POSITION;
	float2 Tex:TEXCOORD0;
};

float DepthBufferConvertToLinear(float depth)
{
	float a = 1.0 /(nearPlane - farPlane);
	return (nearPlane*farPlane * a) / (depth + farPlane * a);
};


VertexOut VS(VertexIn ina)
{
	VertexOut outa;
	outa.Pos = float4(ina.Pos.xy,1.0,1.0);
	outa.Tex = ina.Tex;
	return outa;
}


float4 PS(VertexOut outa) : SV_Target
{
	float4 color = ScreenRT.Sample(clampLinearSample, outa.Tex);
	float4 blurColor = ScreenBlurRT.Sample(clampLinearSample, outa.Tex);
	float depth = DepthRT.Sample(clampLinearSample, outa.Tex).r;
	float viewSpaceZ = DepthBufferConvertToLinear(depth);

	if (depth < 1.0f)
	{
		float percent = saturate((viewSpaceZ - depthStart) / depthRange);
		color = lerp(color, blurColor, percent);
	}
	color.a = 1.0;
	return color;
}

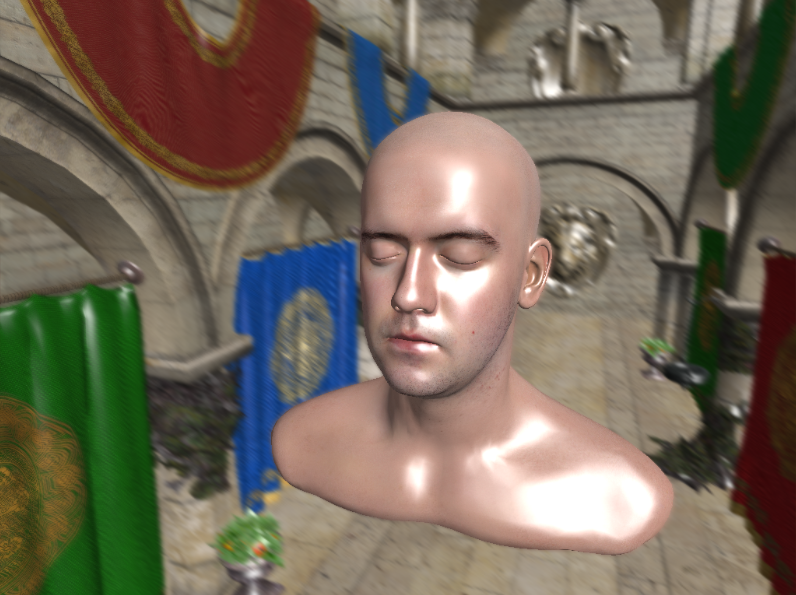

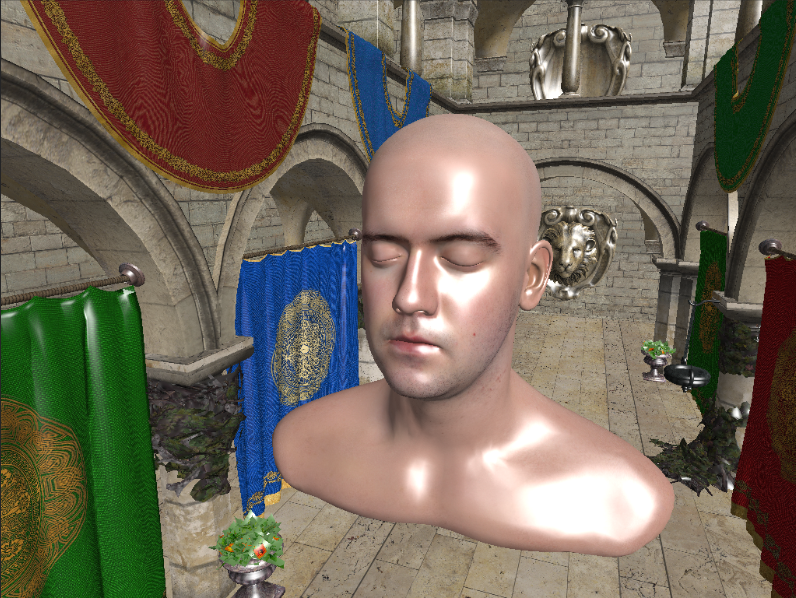

未应用DOF：
