概述

握手信号方法

使用握手信号是最古老的在两个不同域之间传输数据的方式。

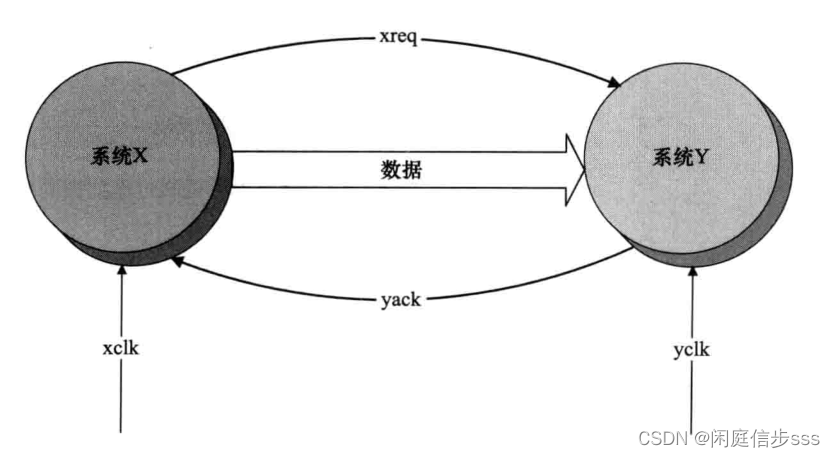

下图是由两个时钟域分割成的两个单独的系统
在这里插入图片描述
使用握手信号”xack"和“yreq",“系统X”将数据发送给“系统Y”。

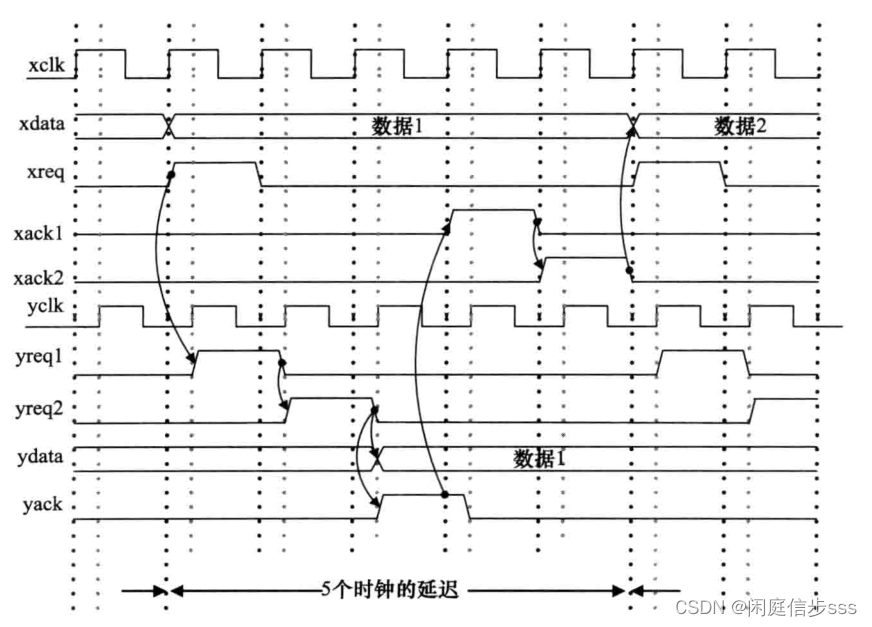

下面是使用握手信号传输数据的过程。
1)发送器“系统X”将数据放到数据总线上并发出“xreq”（请求）信号，表示有效数据已经发到接收器”系统Y"的数据总线上。
2)把”xreq"信号同步到接收器的时钟域“yclk"上。
3)接收器在识别”xreq"同步的信号“yreq2"后，锁存数据总线上的信号。
4)接收器发出确认信号”yack",表示其已经接受了数据。
5)接收器发出的“yack"信号同步到发送时钟”xclk"上。
6)发送器在识别同步的“xack2"信号后，将下一个数据放到数据总线上。
