上一个连载学习了五个通道内部的握手机制，这一次将会学习，通道间握手信号的相关关系。

首先我们先给出通道信号相关关系的一个概述，这个概述是arm对于axi原型的一个要求

   1.写响应通道必须跟随最后一次写传输行为

   2。读数据必须总是跟随这读地址通道内部的有效地址

   3.通道内握手信号必须符合依靠原则 （什么是依靠原则接下来会讲）

那么同样的，我们先学习通道内握手信号们的相关性

    为了阻止一种锁死情况的发生，这种依靠准则必须要在这些握手信号中间的得到体现，那么这种体现表现在什么上面呢:

        1.首先VALID信号不应该受到READY信号控制

         2.一个axi接口如果激活VALID则必须等待相应的READY

         3，READY信号变动只根据目标设备情况进行变化

接下来会有三幅图表现这些握手信号们之间的变化，需要注意的是，这些图的含义

  1.单箭头指向的信号能够在箭头开始位置的信号，之前或者之后激活

  2，双箭头指向的信号能够在箭头开始位置的信号，之后激活

--------------------------------------------------------------分割线-----------------------------------------笨蛋看不见-----------------------------------------

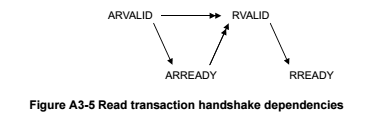

 好了 接下来就是读处理当中的相关性，如下图，读处理和两个通道有关，就是读数据通道和读地址通道

这里边官方文档对这幅图有七句解析

  1.一个主设备不能够在将要激活ARVALID信号之前去通过等待已经激活的ARREADY，理解起来就是ARVALID是自由的，只要地址有用就可以激活（如图所示）

 2.同样的ARREADY信号可以等待ARVALID信号拉高之后才开始激活

 3.从设备可以在ARVALID激活之前，就是高电平，这意味着，只要从设备准备好就可以

4.从设备如果要激活RVALID必须要等着ARVALID和ARREADY都是高电平才能激活，如何理解？一句话，数据要走，地址先行，只有读地址通道完成握手，读数据通道才

开始握手，所以在图上是两个双箭头

5.相同的对于都数据通道，RREADY信号可以在RVALID之前或者之后变为高电平。

6.但是和前面讨论一致，RVALID如果变为高电平，则必须等着READY信号。

总结一下，这里就是所有的读行为相关的握手细节了，设计的时候，可以通过这个图来观察。

--------------------------------------------------------------分割线-----------------------------------------笨蛋看不见-----------------------------------------

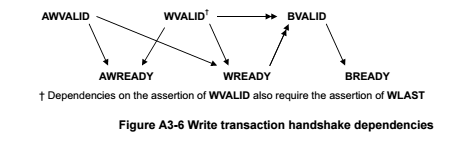

如图所示，这是写处理当中，三个通道握手信号的相关关系，可以看见一共有三对，因为在写行为当中一共有三个通道，AW，W，B通道，同样官方给出一些注解，但是官方给出的比较混乱，

这里我重新总结，按着箭头顺序

           1.AWREADY信号可以在AWVALID前后激活因为，只需要从设备准备好就可以。

           2，AWVALID激活不需要也不能够取决于AWREADY信号，因为AWVALID具有主动性，只要地址有效就有效

          3.AWVALID可以在WREADY前后激活，这代表地址信息和控制信息先走，从设备有寄存器可以接受

          4.WVALID信号可以在AWREADY信号之前之后激活，这里代表着数据有用就可以有效。这里注意一下，WLAST！！不要忘记了

          5.WREADY信号可以在WVALID信号前后都激活。理由不再复述

         6.BVALID代表着必须要在WVALID和WREADY信号都激活之后，也就是开始传输之后才可以开始握手，因为这是写响应通道。

         7.BREADY信号可以在BVALID前后激活，同样BVALID信号不需要也不能按照BREADY信号的高低作为激活标志。

好了这就是axi原型的通道握手信号的依靠准则，但是这里需要注意几个点

         1.这种依靠原则必须在设计上得到体现，这样才能阻止锁死现象发生。

         2.什么是锁死现象，这里举一个例子，我们知道一个源设备，一定不能够通过READY信号才去驱动VALID，更为细节，如果说跨越通道，在我们激活WVALID时，这个代表着数据开始有用了，我们不仅

不能根据WREADY信号去判断是否激活WVALID，也不能够根据AWREADY信号是否激活作为标准，锁死标准就是死循环，一个从设备如果一直没有激活READY，而主设备却一直需要等着READY才会拉高

VALID,这导致这个通信系统一直不开始工作！！

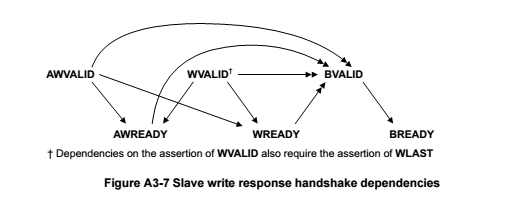

对于axi原型，AXI4自己在写处理上有自己的一个处理原则，是基于之前的写处理原则来的。

其实这里就注意一点就可以了，我们看BVALID信号，其实这里就是说，写这个事儿，写响应必须建立在地址和数据通道都握手之后才开始BVALID激活

不过这里需要注意一下：其实我们在设计的时候，很多时候没有必要去亲手写，因为这些最底层的是有ide工具写好的，但是我们需要去读懂他们的源代码

但是如果自己亲自设计一个axi从设备的接口时候，我基于自己的理解有一下几个建议：

                       1，按照axi4 这个设计来

                       2.地址通道先走。

                       3.数据通道第二位走，只有当地址通道完成传输后，再去操作数据通道

                       4.等待最后一次传输，做响应通道，如果是读数据通道，则使用RLAST

                       5，B通道为写响应通道，则是最后一个开始握手的

 这个方式时序上统一，很容易去调节错误。

--------------------------------------------------------------分割线-----------------------------------------笨蛋看不见-----------------------------------------

好了撒花！！！ 这里我们关于axi原型的所有握手机制都结束了！！！！！！

                   非常细致的学习了握手原则之后，我们能够建立起通道工作的先后顺序规则，这么说比较模糊，换一句话说就是，我们在用Verilog写接口的时候

可以建立起读写步骤的入口标准了，什么时候读写地址，什么时候读写数据，什么时候完成响应！

                 接下来我们就要去研究当握手完成后，我们要传递的东西是什么，他们分别代表什么含义！

今天的连载结束了！！！11月16日，不要心急，最多再过7天就能完全学习AXI原型，这时候我们就可以向下拓展了，AXI3 AXI4 AXI4LITE AXI4 STREAM

都可以完完全全自学啦！！！
