在上篇博客里，我们封装了monitor来监测输入及输出的信号，还将monitor和driver封装成了一个可配置是否实例化driver的功能性agent，再将输入输出的两个agent封装到一个更大的env环境中。整个架构可以如下描述：
这篇文章我们将着重讲解如何给我们的验证模块添加reference model以及scoreboard。
reference model
在验证平台当中，reference model的作用是完成和DUT相同的功能，在我们不确定RTL代码结果是否正确的时候，我们要保证reference model的结果必须正确，然后再将RTL代码的结果和reference model的结果作对比，两者实现的功能是完全一致的。
reference model代码
`ifndef MY_REFERENCE_DEFINES
`define MY_REFERENCE_DEFINES
`include "uvm_macros.svh"
`include "my_transaction.sv"
import uvm_pkg::*;
class my_reference_model extends uvm_component;
//TLM 机制
uvm_blocking_get_port #(my_transaction) port;
uvm_analysis_port #(my_transaction) ap;
extern function new(string name, uvm_component parent);
extern function void build_phase(uvm_phase phase);
extern virtual task main_phase(uvm_phase phase);
`uvm_component_utils(my_reference_model)
endclass
function my_reference_model::new(string name, uvm_component parent);
super.new(name, parent);
endfunction
function void my_reference_model::build_phase(uvm_phase phase);
super.build_phase(phase);
port = new("port", this);
ap = new("ap", this);
endfunction
task my_reference_model::main_phase(uvm_phase phase);
my_transaction tr;
my_transaction new_tr;
super.main_phase(phase);
while(1)begin
port.get(tr);
new_tr = new("new_tr");
new_tr.my_copy(tr);
`uvm_info("my_reference_model", "get one transaction, copy and print it:", UVM_LOW)
new_tr.my_print();
ap.write(new_tr);
end
endtask
`endifreference model的代码，在一开始使用了TLM机制：
uvm_blocking_get_port #(my_transaction) port;
uvm_analysis_port #(my_transaction) ap;
TLM通信需要两个通信的对象，这两个对象分别称为 initiator 和 target 。区分它们的方法在于，谁先发起通信请求，谁就属于initiator；谁作为发起通信的响应方，谁就属于target ，但这个分类并不代表transaction一定是initiator发起的，transaction也可能是从target流向initiator。
端口按照类型可以划分为三种：
※ port：经常作为initiator的发起端，initiator凭借port才可以访问target的TLM通信方法。
※ export：作为initiator和target中间层次的端口。
※ imp：只能作为target接收request的末端，它无法作为中间层次的端口，所以imp的连接无法再次延伸。
使用TLM机制来进行transaction的传输， 如果数据是从同一个源的TLM端口发出到达不同组件，这就要求该种端口可以满足从一端到多端的需求，analysis_port 就可以实现这个需求。按照传输方法和端口方向组合，可以将 analysis port 分为：uvm_analysis_port 、uvm_analysis_export 以及uvm_analysis_imp。
reference model 编写流程：
在reference model中，我们先定义了两个port；然后在build_phase里将两个port进行实例化；接着运行完build_phase进入main_phase后，实例化new_tr，把in_agent中得到的tr复制一份给scoreboard。my_copy是定义在transaction中的函数：
Transaction
`ifndef MY_TRANS_DEFINES
`define MY_TRANS_DEFINES
`include "uvm_macros.svh"
import uvm_pkg::*;
class my_transaction extends uvm_sequence_item;
rand bit [63:0] password; //assume there is a 64bits password
`uvm_object_utils(my_transaction);
function new(string name = "my_transaction");
super.new(name);
endfunction
function void my_print();
$display("password = %0h", password);
endfunction
extern function void my_copy(my_transaction tr);
endclass
function void my_transaction::my_copy(my_transaction tr);
if(tr == null)
`uvm_fatal("my_transaction", "tr is null!!!")
password = tr.password;
endfunction
`endif这里实现了两个transaction的复制。不仅如此，因为添加了reference model，这个组件是搭载在env环境下的， 所以我们还需要在my_env中对其进行实例化（在env的build_phase中使用type_id::create创建实例）。
在上面，component之间transaction级别的数据通信是使用TLM机制进行的。我们现在要实现的目的其实就是在reference model中，将in_agent中的monitor发出的transaction复制到reference model中，在reference model里面我们声明了TLM机制中的uvm_blocking_get_port()，并在reference model的main_phase中对其进行了实例化，然后利用port.get()任务来得到从in_agent中的monitor发出的transaction。
但截止目前，我们只在reference model中创建了uvm_blocking_get_port，它的目的是接收monitor发出的transaction，所以我们还需要在monitor中添加发送transaction的port：
在工厂注册之前，声明：uvm_analysis_port #(my_transacion) ap;
在monitor的build_phase中将port实例化：ap = new("new", this);
在main_phase中，添加ap.write(tr)；//将收集的transaction数据写入tr
这里用到的write是uvm_analysis_port的一个内建函数。
以上，在my_monitor和reference model中定义并实例化了各自的端口后，端口和端口之间并没有连接在一起，因此我们需要在env环境中，使用fifo将两个端口联系在一起，即①在my_env中定义一个fifo，②并在build_phase中将其实例化，③并在connect_phase中将fifo分别与my_monitor中的analysis_port和reference model中的blocking_get_port相连：
`include "uvm_macros.svh"
import uvm_pkg::*;
`include "my_agent.sv"
`include "my_transaction.sv"
class my_env extends uvm_env;
my_agent i_agt;
my_agent o_agt;
my_reference_model mrm;
uvm_tlm_analysis_fifo #(my_transaction) agt_mrm_fifo;
function new(string name = "my_env", uvm_component parent);
super.new(name, parent);
endfunction
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
i_agt = my_agent::type_id::create("i_agt", this);
o_agt = my_agent::type_id::create("o_agt", this);
i_agt.is_active = UVM_ACTIVE;
i_agt.is_active = UVM_PASSIVE;
mrm = my_reference_model::type_id::create("mrm", this);
agt_mrm_fifo = new("agt_mon_fifo", this);
endfunction
extern virtual function void connect_phase(uvm_phase phase);
`uvm_component_utils(my_env);
endclass
function void my_env::connect_phase(uvm_phase phase);
super.connect_phase(phase);
in_agt.ap.connect(agt_mrm_fifo.analysis_export);
mrm.port.connect(agt_mrm_fifo.blocking_get_export);
endfunction
connect_phase和build_phase以及main_phase类似，都是UVM内建的phase，它在build_phase执行完成之后马上执行。但是与build_phase不同的是，它执行的顺序不是从树根到树叶，而是从树叶到树根---先执行driver和monitor的connect_phase，再执行agent的connect_phase，最后执行env的connect_phase。
思路详解

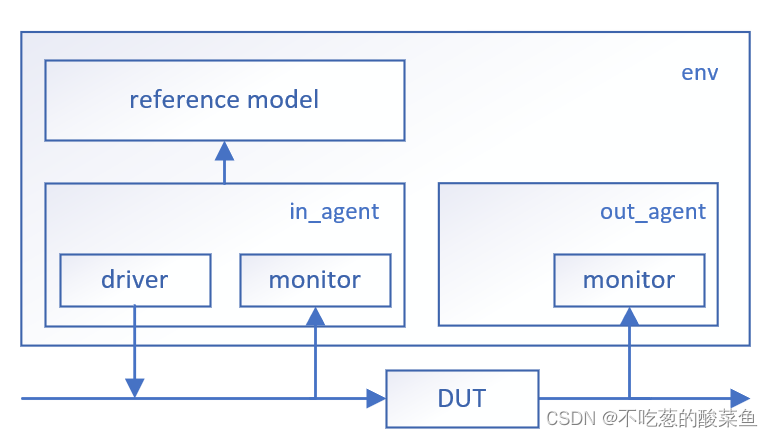

为了让思路更加清晰，我们来整理一下上边my_env的代码思路：目前在我们的env环境中，有一个reference model，in_agent和out_agent，所以要将三个组件例化；然后我们在reference model中设置了一个port，在monitor中也设置了一个port，利用TLM机制来传输monitor监测到的transaction给reference model。
考虑到analysis_port是非阻塞性质的，我们实例化了一个一transaction为变量类型的fifo来存储可能会被blocking_get_port堵塞的transaction；在build_phase中创建agent实例，并设置in_agent有driver，out_agent没有driver(is_active = UVM_PASSIVE)；
reference model的port连接到monitor的port时要进入到agent组件，这就需要agent组件也得有一个port供transaction传输，所以我们另外还需要在my_agent.sv中声明一个port，让reference model的port连接到in_agent上，再让in_agent的port连接到monitor上，在connect_phase中连接完所有port后，connect_phase的顺序是从树叶到树根，所以会先执行my_agent的connect_phase，接着才是执行my_env的connect_phase。
scoreboard
验证平台中已经有了reference model和agent，最后一步就是给我们的平台添加scoreboard。scoreboard要比较的数据，一个是来自reference model，一个是来自out_agent的monitor。
`include "uvm_macros.svh"
import uvm_pkg::*;
`include "my_transaction.sv"
class my_scoreboard extends uvm_scoreboard;
my_transaction expect_queue [$];
uvm_blocking_get_port #(my_transaction) exp_port;
uvm_blocking_get_port #(my_transaction) act_port;
`uvm_component_utils(my_scoreboard)
extern function new(string name, uvm_component parent = null);
extern virtual function void build_phase(uvm_phase phase);
extern virtual task main_phase(uvm_phase phase);
endclass
function my_scoreboard::new(string name, uvm_component parent = null);
super.new(name, parent);
endfunction
function void my_scoreboard::build_phase(uvm_phase phase);
super.build_phase(phase);
exp_port = new("exp_port", this);
act_port = new("act_port", this);
endfunction
task my_scoreboard::main_phase(uvm_phase phase);
my_transaction get_expect, get_actual, temp_tran;
bit result;
super.main_phase(phase);
fork
while(1)begin
exp_port.get(get_expect);
expect_queue.push_back(get_expect);
end
while(1)begin
act_port.get(get_actual);
if(expect_queue.size()>0)begin
temp_tran = expect_queue.pop_front();
result = get_actual.my_compare(temp_tran);//比较
if(result)begin
`uvm_info("my_scoreboard", "Compare SUCCESSFULLY", UVM_LOW)
end
else begin
`uvm_error("my_scoreboard", "Compare FALLED")
$display("the expect password is");
temp_tran.my_print();
$display("the actual password is");
get_actual.my_print();
end
end
else begin
`uvm_error("my_scoreboard", "Received from DUT, while Expect queue is empty")
$display("the unexpected password is");
get_actual.my_print();
end
end
join
endtask在上面这段代码中通过fork建立了两个进程，一个进程处理exp_port的数据，当收到数据后，把数据放到expect_queue中；另外一个进程处理act_port数据，这是DUT的输出数据，当收集到这些数据后，从expect_queue中弹出之前从exp_port收到的数据，并调用my_transaction中的my_compare函数。这样处理的前提是exp_port要比act_port先收到数据，由于DUT处理数据需要延时，而reference model是基于高级语言的处理，一般不需要延时，因此可以保证exp_port的数据在act_port的数据之前到来。
另外别忘了，写了scoreboard之后，我们还需要在env环境中创建并实例化该组件，然后在connect_phase中，将组件与组件之间的port连接好。
`ifndef MY_ENV_SV
`define MY_ENV_SV
`include "uvm_macros.svh"
import uvm_pkg::*;
`include "my_agent.sv"
`include "my_transaction.sv"
`include "my_reference_model.sv"
`include "my_scoreboard.sv"
class my_env extends uvm_env;
my_agent in_agt;
my_agent out_agt;
my_reference_model mrm;
my_scoreboard scb;
uvm_tlm_analysis_fifo #(my_transaction) agt_mrm_fifo;
uvm_tlm_analysis_fifo #(my_transaction) agt_scb_fifo;
uvm_tlm_analysis_fifo #(my_transaction) mrm_scb_fifo;
function new(string name = "my_env", uvm_component parent);
super.new(name, parent);
endfunction
virtual function void build_phase(uvm_phase phase);
super.build_phase(phase);
in_agt = my_agent::type_id::create("in_agt", this);
out_agt = my_agent::type_id::create("out_agt", this);
in_agt.is_active = UVM_ACTIVE;
out_agt.is_active = UVM_PASSIVE;
mrm = my_reference_model::type_id::create("mrm", this);
scb = my_scoreboard::type_id::create("scb", this);
agt_mrm_fifo = new("agt_mon_fifo", this);
agt_scb_fifo = new("agt_scb_fifo", this);
mrm_scb_fifo = new("mrm_scb_fifo", this);
endfunction
extern virtual function void connect_phase(uvm_phase phase);
`uvm_component_utils(my_env);
endclass
function void my_env::connect_phase(uvm_phase phase);
super.connect_phase(phase);
//connect input agent with reference model
in_agt.ap.connect(agt_mrm_fifo.analysis_export);
mrm.port.connect(agt_mrm_fifo.blocking_get_export);
//connect reference model with scoreboard
mrm.ap.connect(mrm_scb_fifo.analysis_export);
scb.exp_port.connect(mrm_scb_fifo.blocking_get_export);
//connect output agent with scoreboard
out_agt.ap.connect(agt_scb_fifo.analysis_export);
scb.act_port.connect(agt_scb_fifo.blocking_get_export);
endfunction
`endif
在transaction中定义一个compare函数，很简单，比较发送的transaction中的password是否一致即可，但这一步compare函数可以通过field_automation机制省略自定义的过程，但为了体现field_automation机制的优越性，我们还是先使用自定义的compare方法：
`ifndef MY_TRANS_DEFINES
`define MY_TRANS_DEFINES
`include "uvm_macros.svh"
import uvm_pkg::*;
class my_transaction extends uvm_sequence_item;
rand bit [63:0] password; //assume there is a 64bits password
`uvm_object_utils(my_transaction);
function new(string name = "my_transaction");
super.new(name);
endfunction
function void my_print();
$display("password = %0h", password);
endfunction
extern function void my_copy(my_transaction tr);
extern function bit my_compare(my_transaction);
endclass
function void my_transaction::my_copy(my_transaction tr);
if(tr == null)
`uvm_fatal("my_transaction", "tr is null!!!")
password = tr.password;
endfunction
function bit my_transaction::my_compare(my_transaction tr);
bit result;
if(tr == null)
`uvm_fatal("my_transaction", "tr is null!");
result = (password == tr.password);
return result;
endfunction
`endiffield_automation 机制
在transaction.sv中我们在transaction里定义了很多的function，譬如my_print、my_compare 函数，它们都有一个特点就是需要逐字段地对transaction进行某些操作。但其实这些函数我们可以不用自己定义，而是使用UVM中的field_automation机制，使用uvm_field来自动预定义好这些常用的函数，而不需要自己额外定义了。
由宏定义`uvm_object_utils_begin和`uvm_object_utils_end包起来的部分，为域自动化部分。UVM_ALL_ON是一个用于数据操作的内容
`ifndef MY_TRANS_DEFINES
`define MY_TRANS_DEFINES
`include "uvm_macros.svh"
import uvm_pkg::*;
class my_transaction extends uvm_sequence_item;
rand bit [63:0] password; //assume there is a 64bits password
`uvm_object_utils_begin(my_transaction);
`uvm_field_int(password, UVM_ALL_ON)
`uvm_object_utils_end
function new(string name = "my_transaction");
super.new(name);
endfunction
endclass
`endif使用了域的自动化后，我们的transaction的代码量就大大减小了。当上述宏注册之后，可以直接调用copy、compare、print等函数，极大的简化了验证平台的搭建，提高了效率。

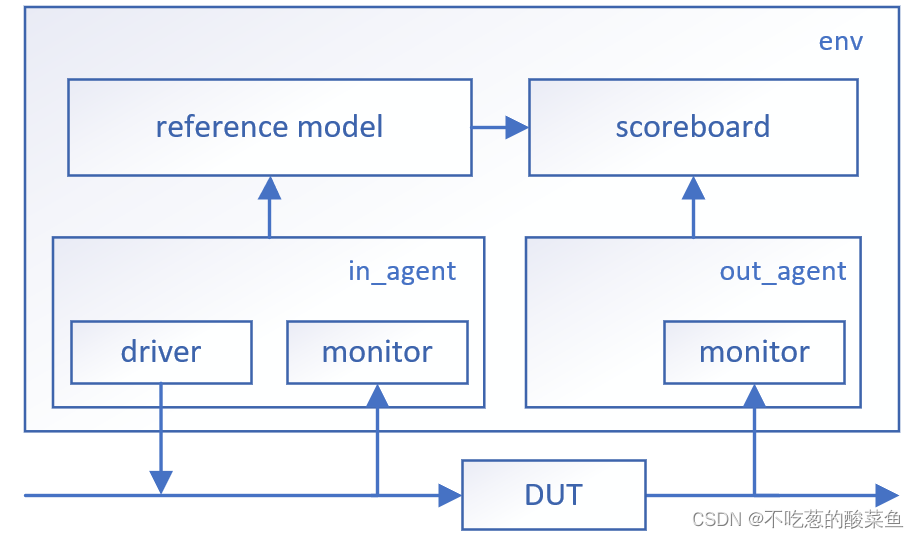

加入scoreboard 以及 reference model之后，我们现在的整个验证框架如图所示：
在这篇文章里，我们在env环境中添加了reference model 以及 scoreboard并在各个组件的connect_phase中，将组件与组件之间的port连接在了一起，并且利用UVM的field_automation机制，可以调用自定义的函数print、copy、compare等，极大的简化了我们transaction的代码。下篇博客我们将着重讲解如何给我们的验证环境添加sequencer。
