(4)UART应用设计及仿真验证4 —— UART模块集成

四、模块集成
1.UART模块集成

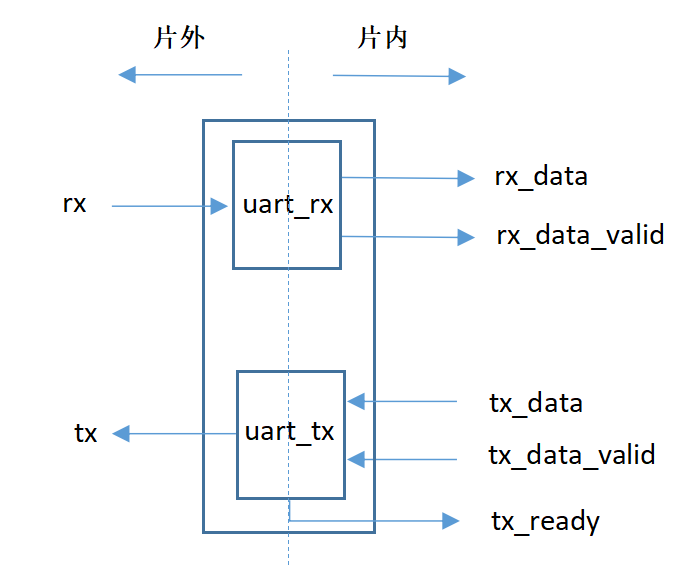

        这会儿你再来看这个uart模块构是不是就亲切了很多，归总一下TX和RX之后，我们发现整个的UART的模块输入输出都是定好了的。所以在结构上没有什么需要再分析和拆解了的。直接上代码：

module uart(
    input            clk,
    input            rstn,
    input            rx,
    input            tx_data,
    input            tx_data_valid,

    output           tx,
    output           tx_ready,
    output           rx_data,
    output           rx_data_valid
);

uart_tx    u_uart_tx(
    .clk             (clk),
    .rstn            (rstn),
    .tx              (tx),
    .tx_data         (tx_data),
    .tx_data_valid   (tx_data_valid),
    .tx_ready        (tx_ready)
);

uart_rx    u_uart_rx(
    .clk             (clk),
    .rstn            (rstn),
    .rx              (rx),
    .rx_data         (rx_data),
    .rx_data_valid
