Ansys（Maxwell、Simplorer）与Simulink联合仿真入门

预备知识

1. simplorer在现在的版本中名字是 Twin Builder。
2. Ansys Electronic desktop 里面直接可以打开Maxwell和Simplorer模块，
   Maxwell是对电机进行建模以及有限元求解的
   Simplorer（Twin Builder）是外电路搭建
3. Matlsb有自带的电机模型可以使用，或者可以对电机进行数学建模。Ansys有限元求解速度慢，但是可以做一些奇奇怪怪的模型。
4. Matlab在一台电脑上也可以安装多个版本

准备工作

1. 在matlab添加Ansys路径
2. 如果有需要，安装C、C++编译器。（Matlab官方MinGW，VS也行）
3. 在Ansys里添加Matlab的路径（tool-option-general option-Miscellaneous点开 按照样例添加matlab路径）

仿真设置

1. Simploer里的Simulink模块设置 添加相应的simulink文件
2. Simulink里添加S-Function模块，设置为AnsoftSFunction。在跳出来的Sim2Sim界面添加对应的Ansys工程文件，并设置连接引脚

仿真运行

在Simulink界面运行 同时保持Ansys窗口打开即可

常见问题

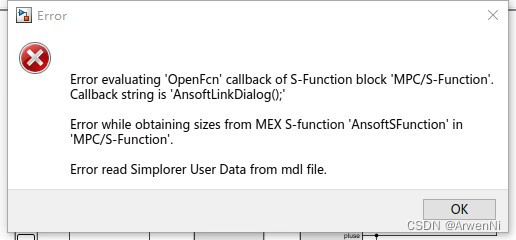

Error read Simplorer User Data from mdl file
在这个问题上卡了好久，最后发现得保证Ansys和Matlab工程文件路径中没有中文

关于Maxwell与Simplorer联合仿真

参见其他教程
