做完仿真，有时我们需要将示波器中的数据图像进行再处理。然而，示波器对图像处理能力有限，数据也不能保存。所以我们需要将仿真图像数据输出到MATLAB工作空间进行再处理。

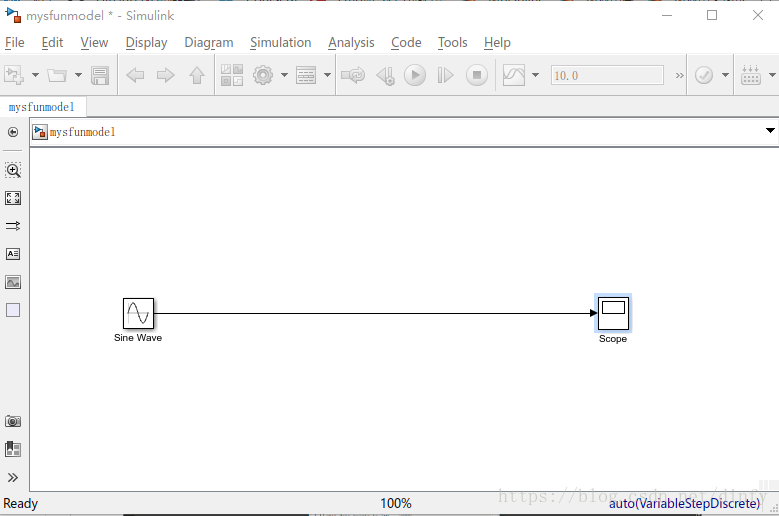

simulink 如下：

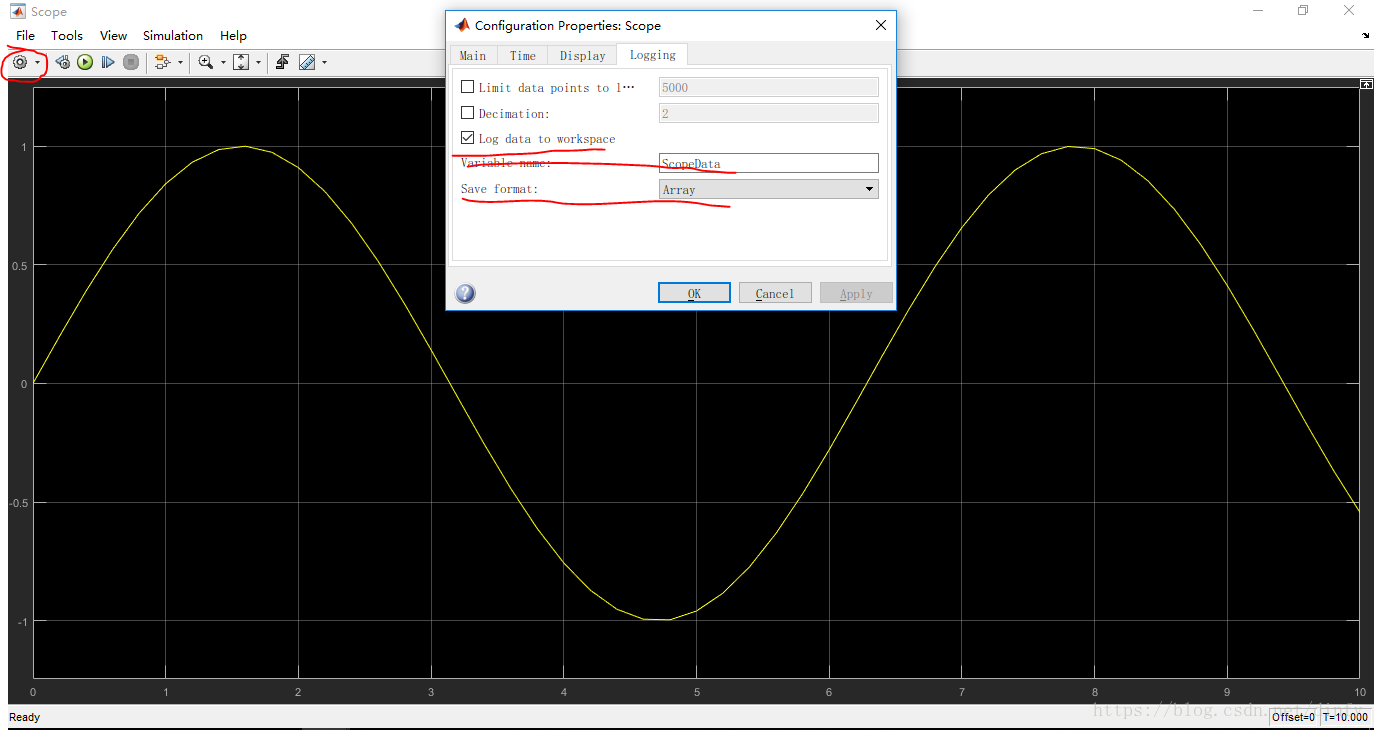

示波器图像如下图，我使用的MATLAB版本是2016b，将示波器数据输出到MATLAB工作区间需要做一下步骤：

1、

先打开设置，点开logging选型卡，勾选log data to workspace；

Variable name 是引用示波器时变量名称，可以使用默认名称，也可以自定义；

Save format 是保存格式，选择array。

保存成功后在运行一次。

2、此时示波器scope中的数据就传递到了MATLAB工作空间了。还需要在MATLAB命令行输入：

tt=ScopeData(:,1);
y=ScopeData(:,2);
plot(tt,y);
grid on;

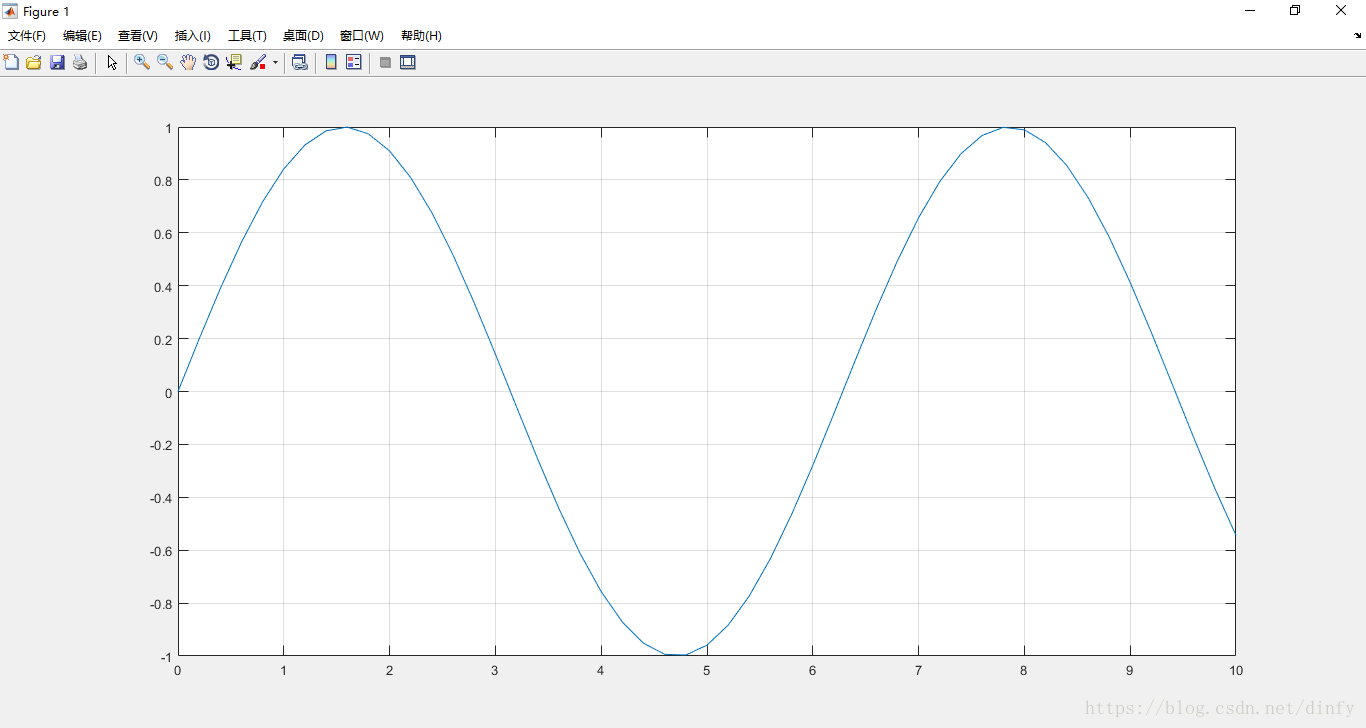

运行此命令即可得到示波器的PLOT图像。同时将示波器数据放入MATLAB工作空间供后续处理。
