示波器的几个重要指标（看孙老师示波器那几期）

采样率：示波器需要按照一定的频率对波形（电压）进行采样，采样率过低，波形就会失真
存储深度：示波器存储和计算数据的内存大小
带宽：带宽是示波器的首要指标，和放大器的带宽一样，是所谓的-3dB点，即在示波器的输入端加正弦波，幅度衰减至-3dB（70.7%）时的频率点就是示波器的带宽（20MHz带宽限制是防止高频噪声的干扰，防止测出错误的结果（因为电源的反馈环路速度不够高，20MHz已经超过了电源的可调范围，所以带宽设置为20MHz可以去除高频噪声，留下纹波信息）。因为高频成分幅值较大，测量的时候应除去，五倍定律，即示波器带宽为采集波形的频率的五倍时，可以最大幅度抑制失真，因为当示波器）

示波器的耦合方式

直流：就是直流信号+交流信号
交流：过滤直流成分，留下交流成分

示波器的探头（BV1Qv411H7hX有讲一点，知乎《全网最全示波器探头知识！》，B站《为何示波器探头X10带宽远大于X1》，小鱼《1X的示波器探头为什么会降低示波器带宽》）

（1）阻性、容性、感性负载效应
（2）有源无源
1）有源探头
优点：因具有带宽高，输入电容小，地环路小等优点从而被广泛使用在高速数字量测领域。
不足：有源探头的价位高，动态范围小，静电敏感，校准麻烦
2）无源探头
每个工程师使用示波器的入门级探头通常是无源探头。无源探头由导线和连接器制成，在需要补偿或衰减时，还包括电阻器和电容器。探头中没有有源器件（晶体管或放大器），因此不需为探头供电。
优点：无源探头一般是最坚固、最经济的探头，它们不仅使用简便，而且使用广泛。
（3）探头类型：
无源探头细分如下：

1. 低阻电阻分压探头；

2. 带补偿的高阻无源探头（最常用的无源探头）；

3. 高压探头

有源探头细分如下：

1. 单端有源探头；

2. 差分探头（测量两个信号之差，而不是测量对地信号）；

3. 电流探头

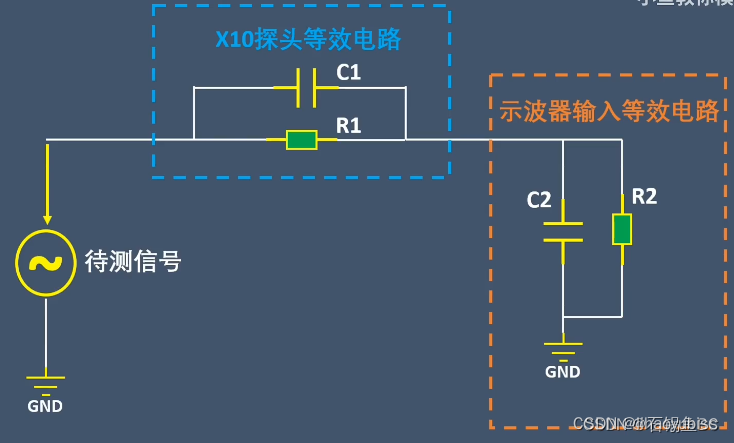

   （4）补偿电容（CSDN《示波器探头校准-补偿电容》）

为什么1X的示波器探头会降低示波器带宽（小鱼《1X的示波器探头为什么会降低示波器带宽》）

因为X1和X10档位的内部结构不同，X1探头就相当于一个低通滤波器，所以带宽会下降，

示波器为什么有1MΩ和50Ω阻抗两种状态？（极客实验室《如何简单、暴力、准确地测量电源的纹波》，安泰小课堂《示波器探头1MΩ和50Ω输入阻抗的选用》）

拿声音举例，当声音进入不同介质的时候，会产生反射，典型的应用就是声呐，假如介质均匀或密度相差不大，反射现象就不那么明显。电磁波同理，导线的电阻低，示波器的输入阻抗高，电磁波就会在导线和示波器之间来回弹动，产生干扰，如果阻抗能够匹配，就能大幅度减少干扰。一般1MΩ是测量低频的，50Ω是测量高频的
