概述
一、问题来源

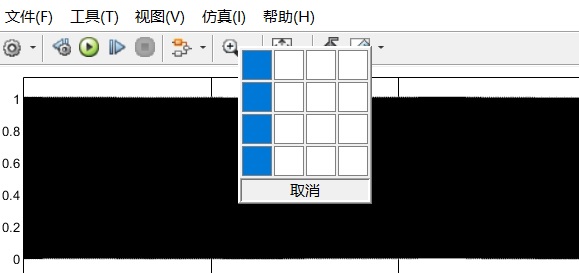

如果是研究三相电路的小伙伴（比如我。。。）在使用Simulink应该经常碰到需要在示波器中观察多个波形（大于4个）的情况，但Scope默认的视图布局最多只能显示1列4行，搞成2列的话有时候对比着不方便。那该怎么设置才能让示波器显示1列6行或者更多行呢？
二、解决方法
软件版本：MATLAB R2021a
如需要下载链接，可查看此篇博文。
其实这是一个隐藏的小技巧，方法如下：

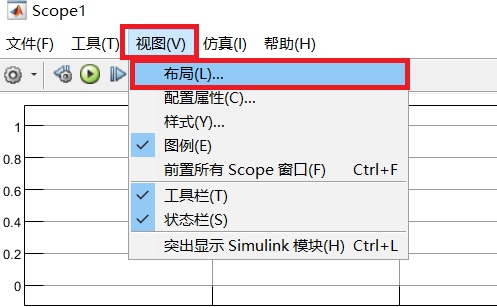

打开Simulink中的示波器Scope。然后选择“视图”->“布局”，英文版是“View”->“layout”

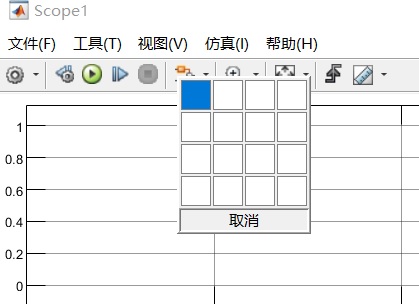

左键点击第一个小框（不要松开）

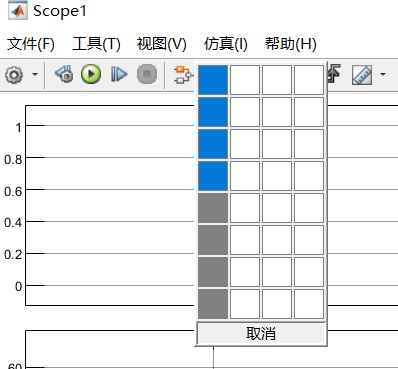

然后一直往下拉，在超过第四个小框的时候你就可以看到下面会出现更多小框，根据自己需要选择即可（在第几个小框处松开鼠标就默认是几行）。就是这么简单！！！
