1，用法

既可以在simulink中使用，也可以在stateflow中使用。

1.1 Simulink中使用真值表

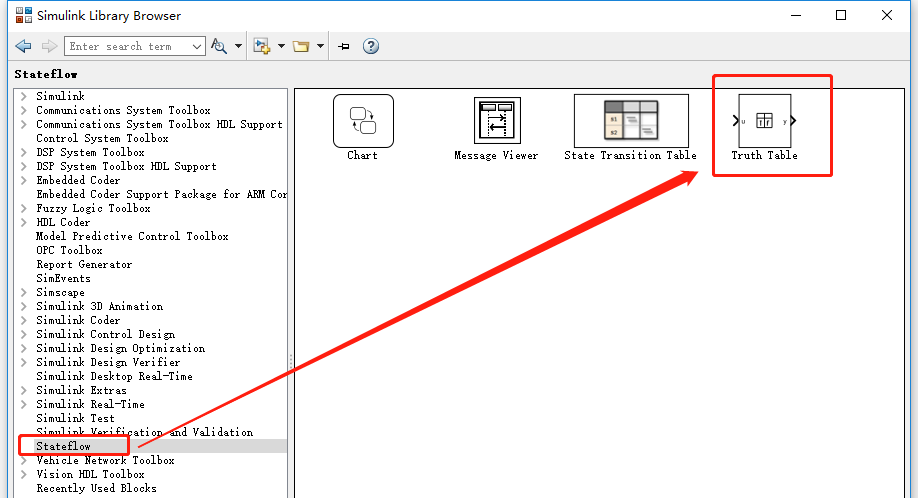

Simulink中，选择库浏览器=》Stateflow => Truth Table

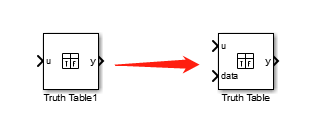

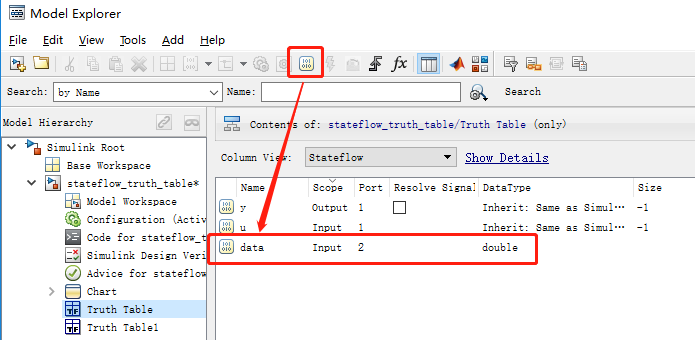

默认只有一个输入端口u和一个输出端口y。如果要添加端口，先打开Model Explorer，再在其中添加数据。

添加后：

1.2 Stateflow的chart图中使用真值表

点击左边的工具栏：

1.3 编辑真值表

双击打开真值表，可在其中编辑。

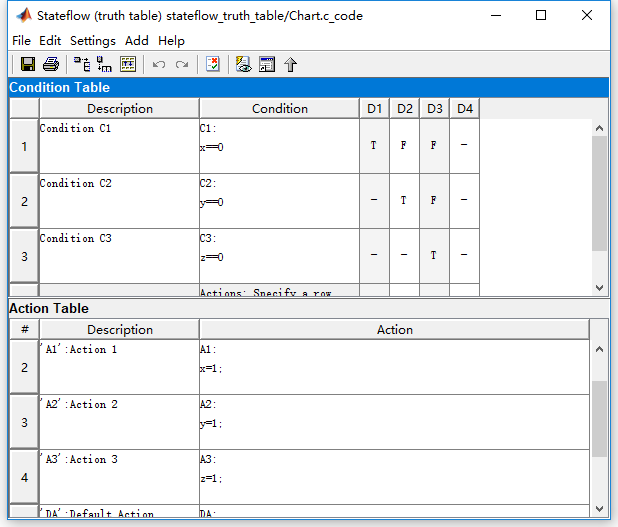

真值表主要分为3个部分：条件表（Condition Table）、动作表（Action Table）、决策到动作表的映射。

2，条件表

1，描述（Description）部分是可选的。生成代码时会作为注释。

2，条件（Condition）中也可以添加标签。比如：

3，动作表

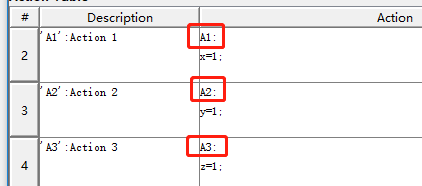

（1），可以使用标签。如果没有标签，则用行号来引用。

（2），特殊的动作标签：INIT和FINAL。

INIT的动作会在初始化时自动调用；FINAL的动作会在结束前自动调用。

4，真值表决策

（1）只能输出T、F和-。分别表示TRUE、FALSE、NO_CARE（TRUE或者FALSE）。

（2）可以使用空格键来切换T/F/-。

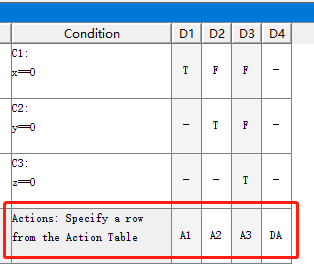

（3）决策后的动作：填写动作标签，或者行号。（简单的情况可以直接使用行号，但不便于扩展，因为插入一行后，后面的动作所对应的行号会变化，此时应该使用动作标签。）

（4）决策动作，可以指定多个动作，以逗号、分号或者空格分开。

5，真值表执行流程

真值表执行期间，会按从左至右的顺序进行决策测试。决策内各个条件结果的测试顺序未定义。

当实际结果与某一决策匹配时，即会执行在 Action Table Actions 行中为该决策列指定的动作。然后，结束并退出真值表的执行。

6，查看生成的代码。(View Auto-generated Content)

(1) 语言类型

真值表的语言类型也分为C语言和MATLAB语言。

(2)查看生成的内容

点击工具栏中的View Generated Context按钮，可以查看生成的内容。

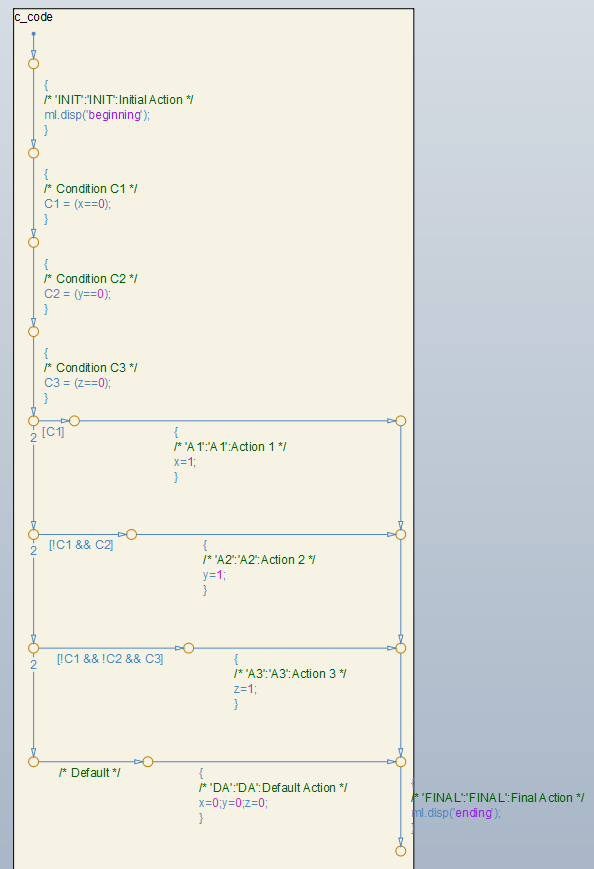

如果动作语言类型是MATLAB，则生成M脚本：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
function c_code

INIT();

C1 = false;
C2 = false;
C3 = false;


% Condition C1

C1 = logical(x==0);

% Condition C2

C2 = logical(y==0);

% Condition C3

C3 = logical(z==0);

if (C1)
    A1();
elseif (~C1 && C2)
    A2();
elseif (~C1 && ~C2 && C3)
    A3();
else % Default
    DA();
end

FINAL();
