# 前言
在上一篇文章中，我们对PUBLISH发布QoS 2报文进行了分析，本文我们接着分析SUBSCRIBE及SUBACK的报文流程，“订阅机制”是MQTT协议的一大特点，个人也认为是MQTT最大的一个亮点。关于“订阅”的含义，可以参考前面的文章，这里不再赘述。
**SUBSCRIBE的QoS等级不同，但是报文结构是相同的，所以本文以QoS2举例**

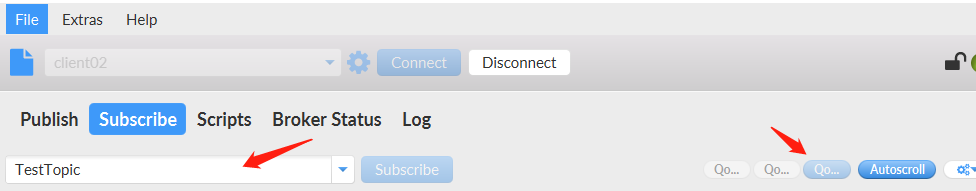

# 1. Client 订阅SUBSCRIBE 主题示例

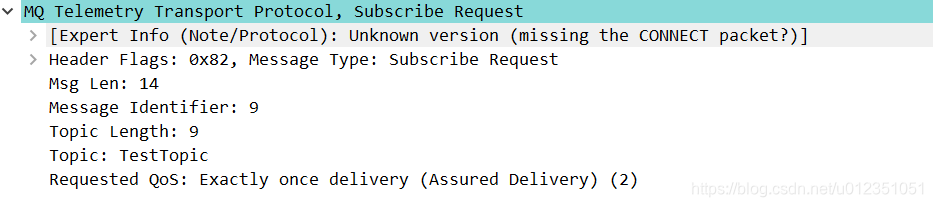

## 1.1 SUBSCRIBE抓包
源码如下：
```C
82 0e 00 09 00 09 54 65 73 74 54 6f 70 69 63 02
```
## 1.2 固定报头
**82 0e**
其中：
**82** -- 对应的控制报文类型为SUBSCRIBE
**0e** -- 剩余长度0x0e = 14个字节
## 1.3 可变报头
**00 09** 当前的报文 packet ID为 2
## 1.4 有效载荷
### 1.4.1 订阅topic信息
**00 09 54 65 73 74 54 6f 70 69 63**
其中，
**00 09**--对应topic 长度。
**54 65 73 74 54 6f 70 69 63** --对应的ASCII码：TestTopic
### 1.4.2 订阅topic的QoS值
**02**--表示QoS 2

# 2 SUBACK 报文分析

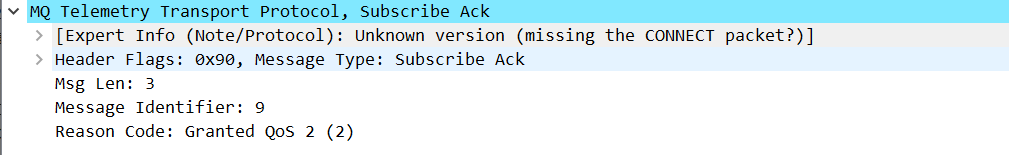

## 2.1 SUBACK 抓包
源码：
```C
90 03 00 09 02
```
## 2.2 固定报头
**90 03**
其中：
**90** -- 对应的控制报文类型为PUBREC，
**04** -- 剩余长度0x03 = 3个字节
## 2.3 可变报头
**00 09**
这里就是报文描述符Packet ID，与SUBSCRIBE中的是一致的。
## 2.4 有效载荷
返回码，每个返回码对应等待确认的SUBSCRIBE报文中的主题过滤器QoS，返回码的顺序必须与SUBSCRIBE报文中的QoS相同。
返回码值定义：
|值|状态|描述|
|--|--|--|
|0x00|成功|最大QoS 0|
|0x01|成功|最大QoS 1|
|0x02|成功|最大QoS 2|
|0x80|失败|订阅失败|
