基于System Generator 的音频信号采集与输出

单声道音频信号采集与输出

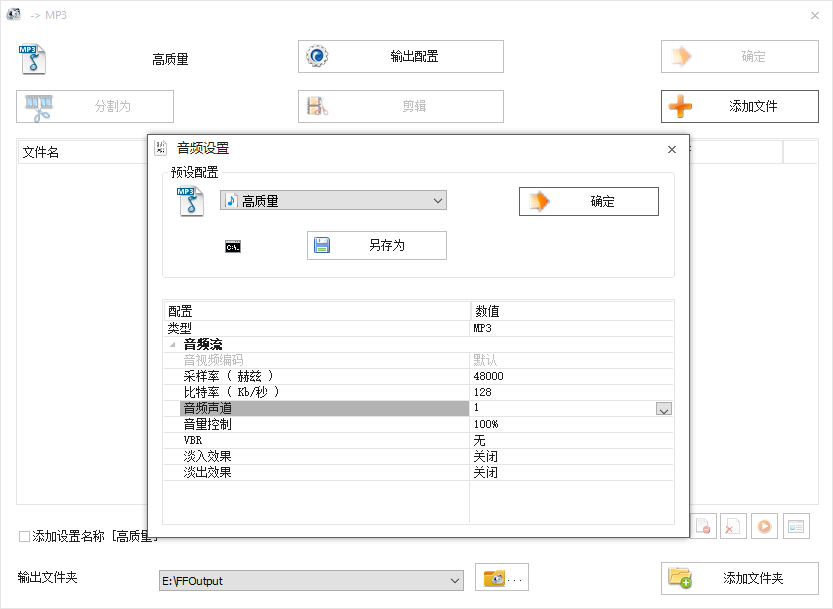

格式工厂可以将音频转成对应的声道输出，这里将MP3音频转成了单声道的音频文件；

采样频率：采样频率Fs应该不低于声音信号中最高频率2倍。一般音频文件有几个固定的采样频率：11025Hz、22050Hz、44100Hz、48000Hz。
量化精度：表示声音样本用多少位（bit）表示，这里就是通过Gateway_in进入FPGA的采样位数。

搭建block如下图，simulink识别出了音频文件为mono单声道；

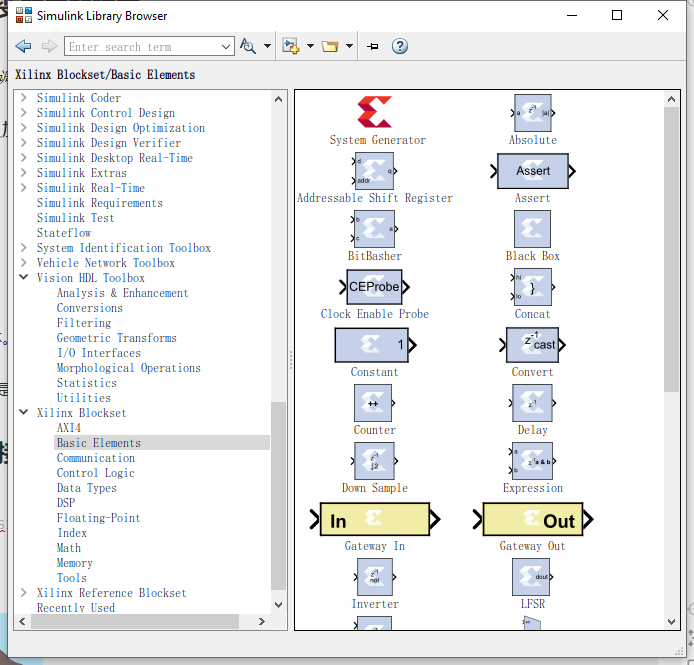

这里使用的是audio system toolbox 下的读取和输出至文件；其他模块则是xinlinx工具箱

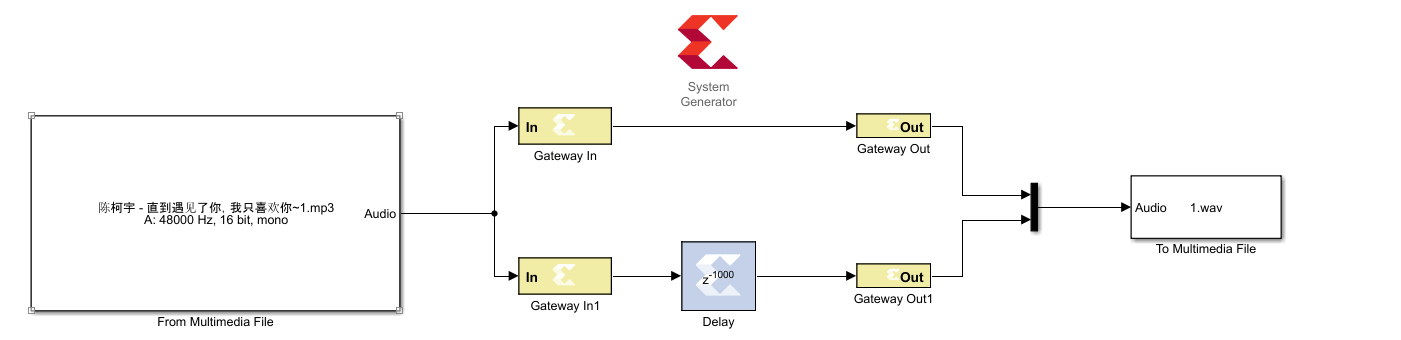

整体框图如下

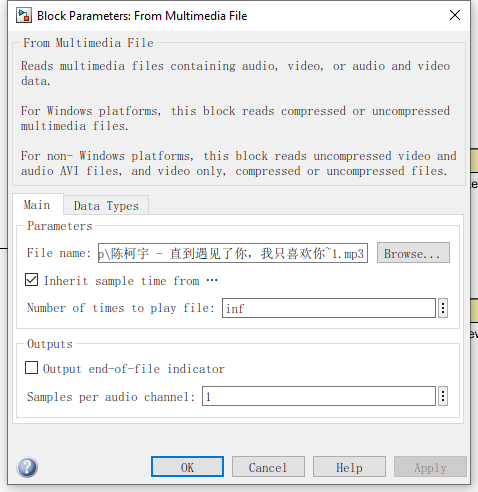

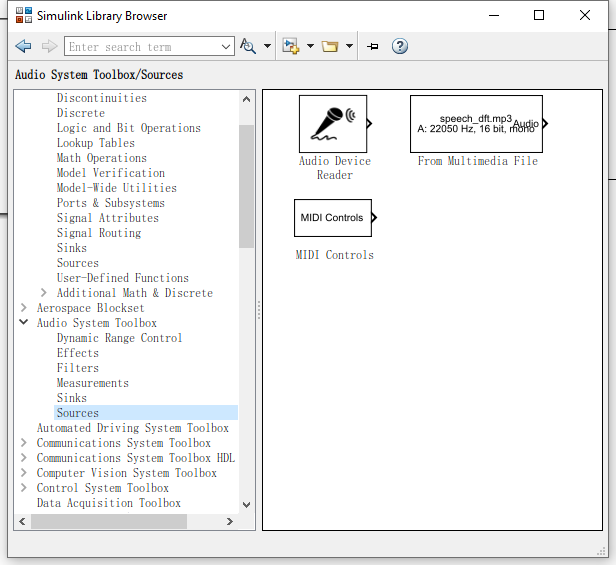

这是读取媒体文件的模块设置，每个通道采样设置为1，音频信号需要通过Gateway In输入到FPGA，但Gateway In不能接收向量型数据，因此这个值通常设置为1。

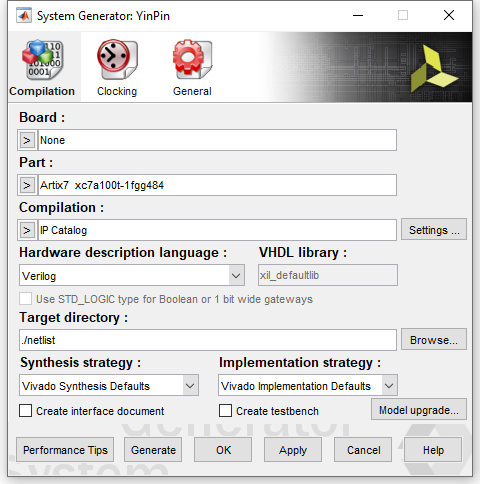

system generator 的设置

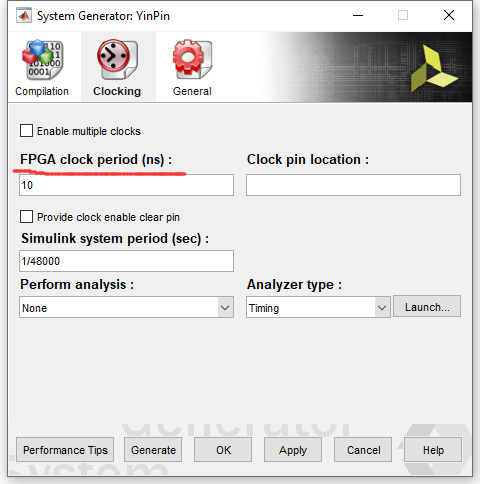

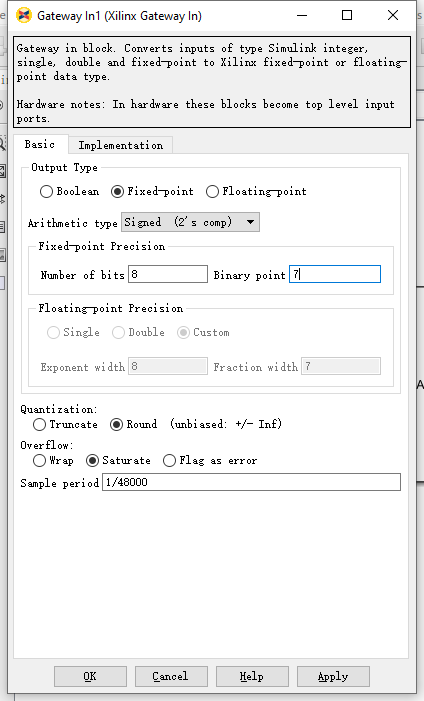

这里的FPGA周期可以与下面simulink仿真时间不同，但是simulink的周期要和gateway_in的采样周期设置一致；另外From Multimedia File这个block当输出数据格式设置为double时，输出数据范围为-1~1，因此我们设置二进制小数binary point比总位数少一位即可，如Fix_8_7。

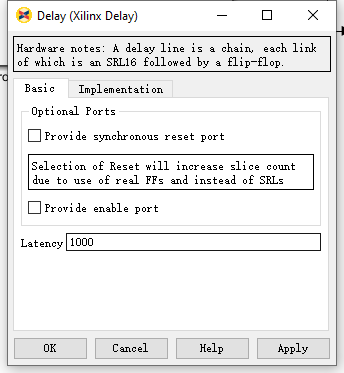

其中一路一频经过一定延时，再经过乘法器mux混合输出至音频文件，或者声音设备；

最后是gateway_out，默认即可；

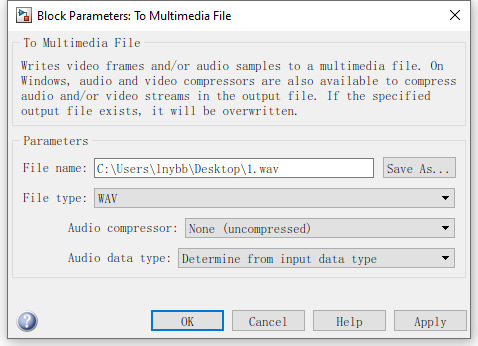

输出至文件模块选择从输入类型确定输出类型；

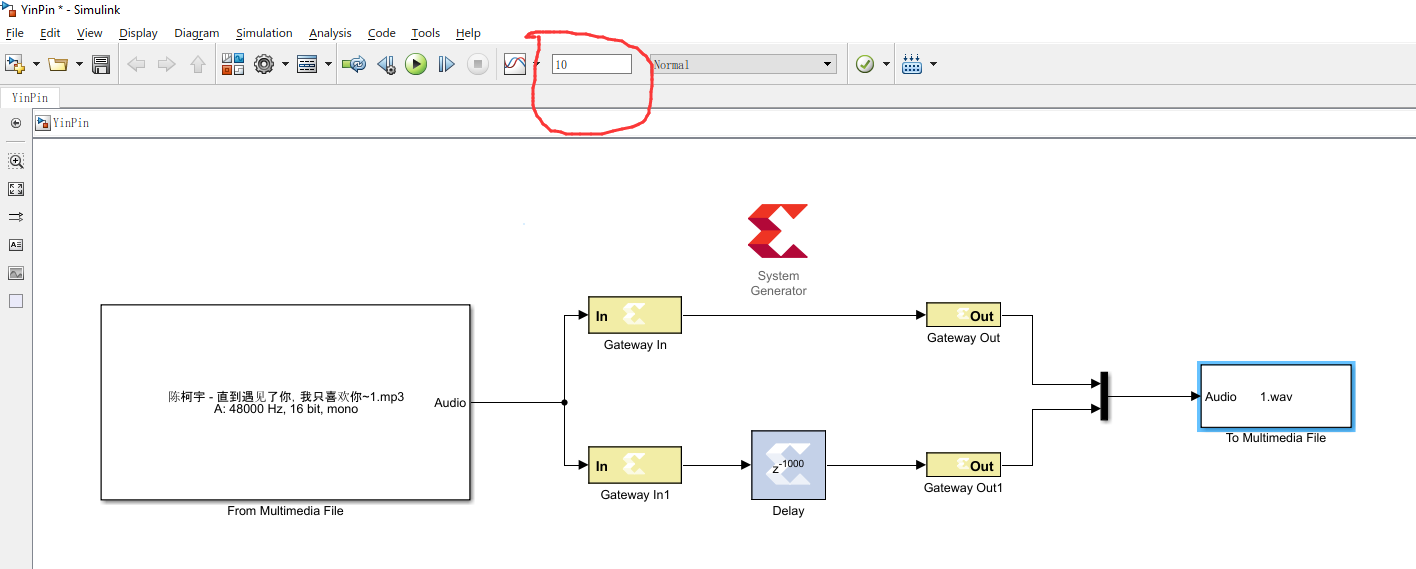

simulink仿真时间设置10s,也就是采样10s的音频；

最后运行仿真，播放输出的音频文件；
System Generator block只支持标量数据类型。Gateway In的图标中输入数据也变成了“？”。需要采集立体声音频时，必须用demux这个block将各声道的音频分开，分别进行信号处理。
