Example 1

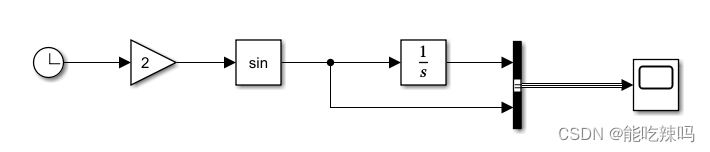

输入是 $sin (2 t)$ ，初始值为0的积分环节是 $1 s frac{1}{s}$ ，simulink是
在这里插入图片描述

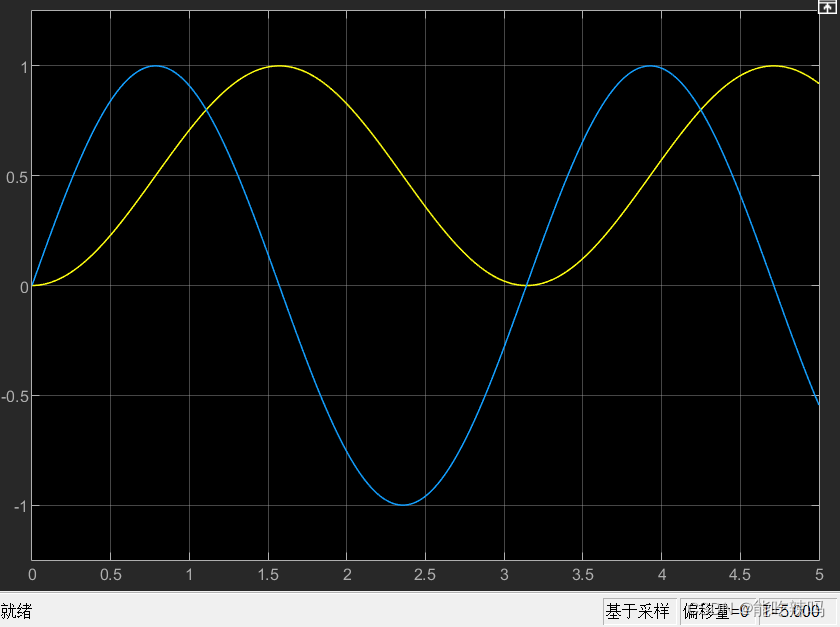

时域分析（蓝色为积分环节输入，黄色为积分环节输出）：延迟 $π 2 frac{pi}{2}$ ，幅值比例 $1 2 frac{1}{2}$
在这里插入图片描述

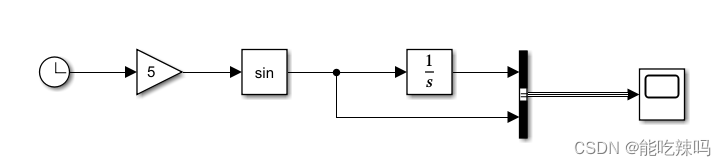

输入是 $sin (5 t)$ ，初始值为0的积分环节是 $1 s frac{1}{s}$ ，simulink是
在这里插入图片描述

时域分析（蓝色为积分环节输入，黄色为积分环节输出）：延迟 $π 2 frac{pi}{2}$ ，幅值比例 $1 5 frac{1}{5}$
在这里插入图片描述

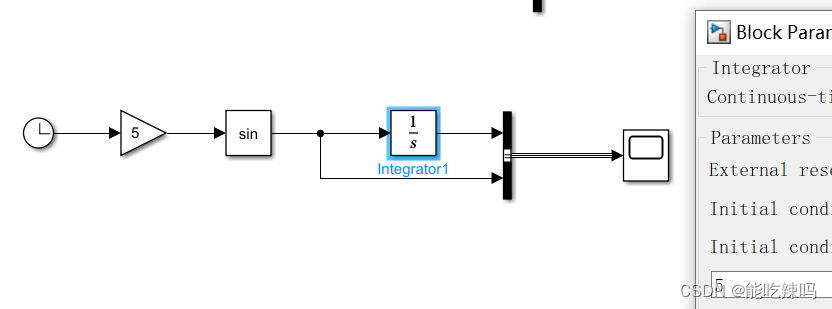

输入是 $sin (5 t)$ ，初始值为 $- 0.2$ 的积分环节是 $1 s frac{1}{s}$ ，simulink是
在这里插入图片描述

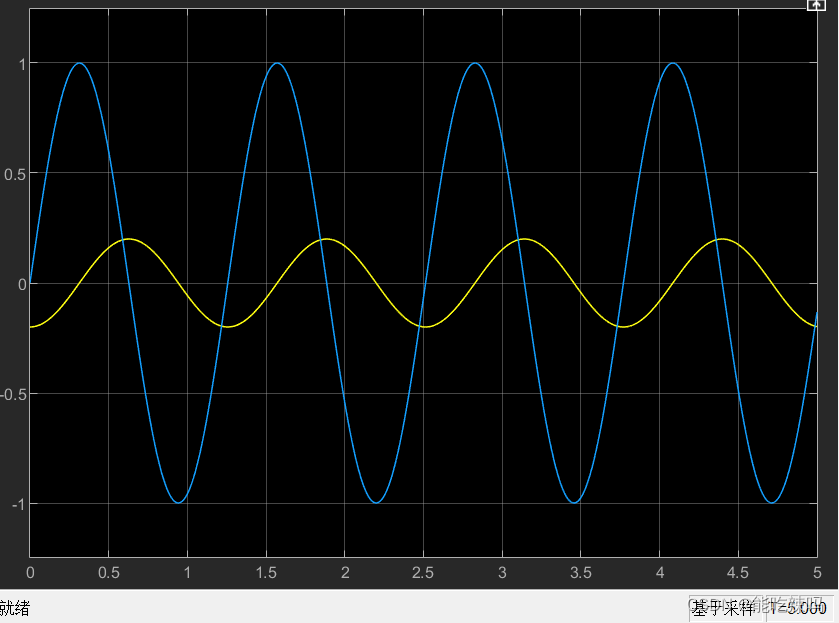

时域分析（蓝色为积分环节输入，黄色为积分环节输出）：延迟 $π 2 frac{pi}{2}$ ，幅值比例 $1 5 frac{1}{5}$

输入是 $sin (50 t)$ ，初始值为 $- 0.02$ 的积分环节是 $1 s frac{1}{s}$ ，simulink是

在这里插入图片描述

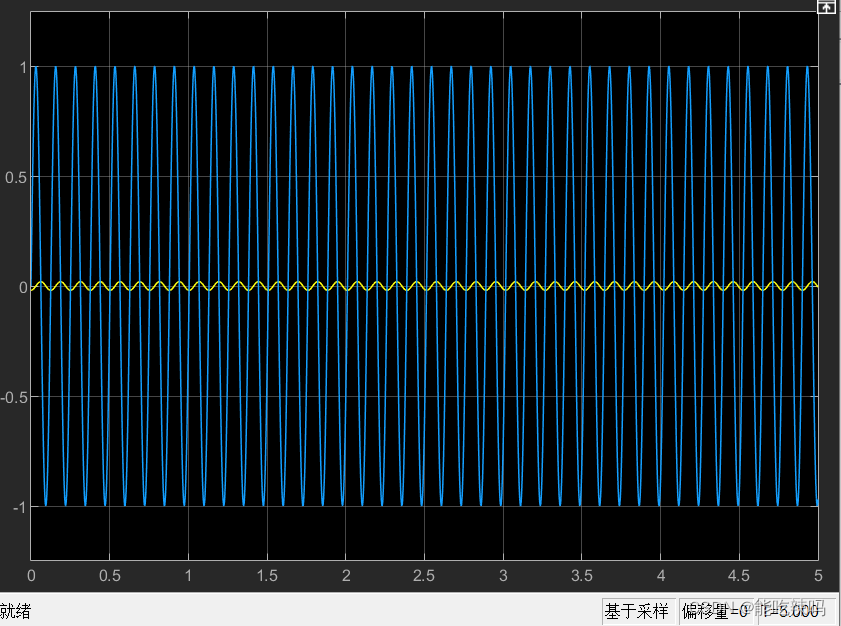

时域分析（蓝色为积分环节输入，黄色为积分环节输出）：延迟 $π 2 frac{pi}{2}$ ，幅值比例 $1 50 frac{1}{50}$
在这里插入图片描述

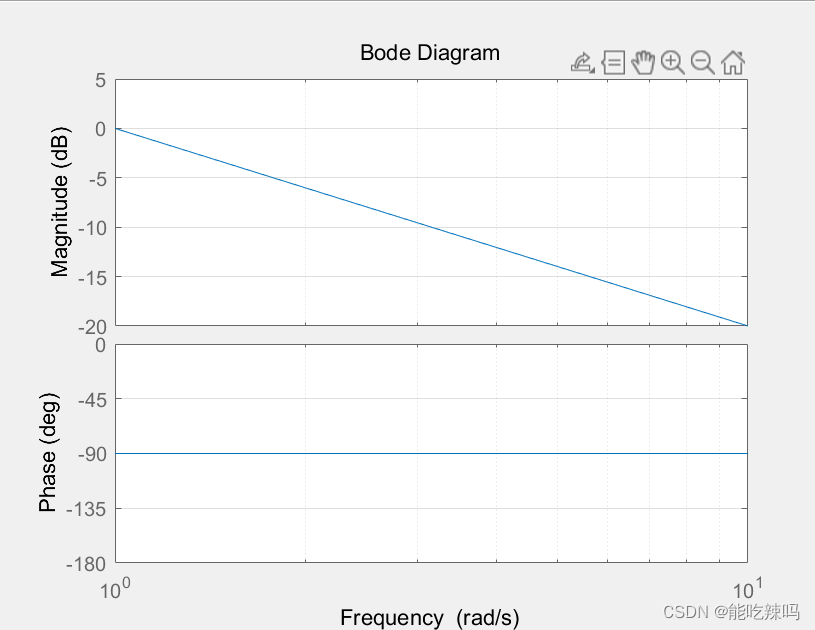

积分环节 $1 s frac{1}{s}$ 的Bode图，随着频率最大，积分环节输出幅值趋向于0。
在这里插入图片描述
