诺基亚EnodeB关于空口参考信号功率 计算和验证方法

目录
1 集团关于功率配置类参数的定义 3
1.1 原理概述 3
1.2 参数描述 4
1.3 设置建议 5
2 诺基亚EnodeB参考信号功率的计算 5
2.1 诺基亚EnodB参数定义 5
2.2 诺基亚Pa,Pb北向映射 6
2.3 Pa,Pb北向中的计算公式 6
3 EnodeB参考信号功率的验证方法 7
4 结论 8

1 集团关于功率配置类参数的定义
1.1 原理概述
由于LTE的小区内干扰远弱于小区间干扰，且宽带系统需要频率选择性增益，因此在系统设计时，下行没有功率控制过程，而是仅设计了下行功率分配方案，用于指定下行CRS RE和PDSCH RE的功率。
1）CRS RE功率：协议高层参数referenceSignalPower指定导频每RE的发射功率，即参考信号发射功率。

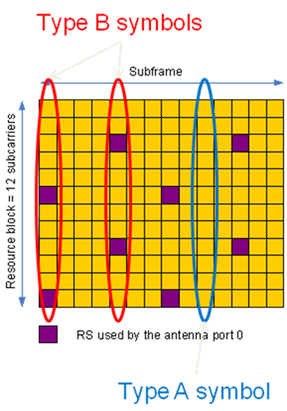

2）PDSCH RE功率：以CRS RE功率为基准点，通过设置PDSCH RE功率相对于CRS RE功率的比值来确定PDSCH RE功率。由于PDSCH RE位置有两类：第一类是所在符号上没有CRS RE即A类的PDSCH EPRE，另一类是所在符号上有CRS RE即B类的PDSCH EPRE；因此分别用 和 来表示两类PDSCH RE功率相对于CRS RE功率的比值。

为了约束两类PDSCH RE功率的比值范围，协议中用高层参数PB来表示 / ；即
PB=B类的PDSCH EPRE/A类的PDSCH EPRE
PA=A类的PDSCH EPRE/RS EPRE
在某些对基本覆盖要求较高，对吞吐量速率要求不高的场景（如隧道），CRS可能为受限信道之一。CRS功率抬升功能可通过设置referenceSignalPower,PA和PB三个参数来实现，一般的，CRS发射功率抬升方法有2种：
1）在RRU总发射功率许可的条件下，直接增大referenceSignalPower取值，且PA和PB保持不变。即提升CRS发射功率，同时增加PDSCH发射功率。
2）在RRU总发射功率受限的条件下，增大referenceSignalPower取值，且降低PA,保持PB不变。 即提升CRS发射功率，降低PDSCH发射功率。
目前的方法是由于A类的PDSCH EPRE发射功率没有完成使用，对于RS的A类的PDSCH EPRE没有发射功率而是通过打孔的方式将这部分功率增加到CRS上，提升CRS发射功率。保持PDSCH发射功率不变。

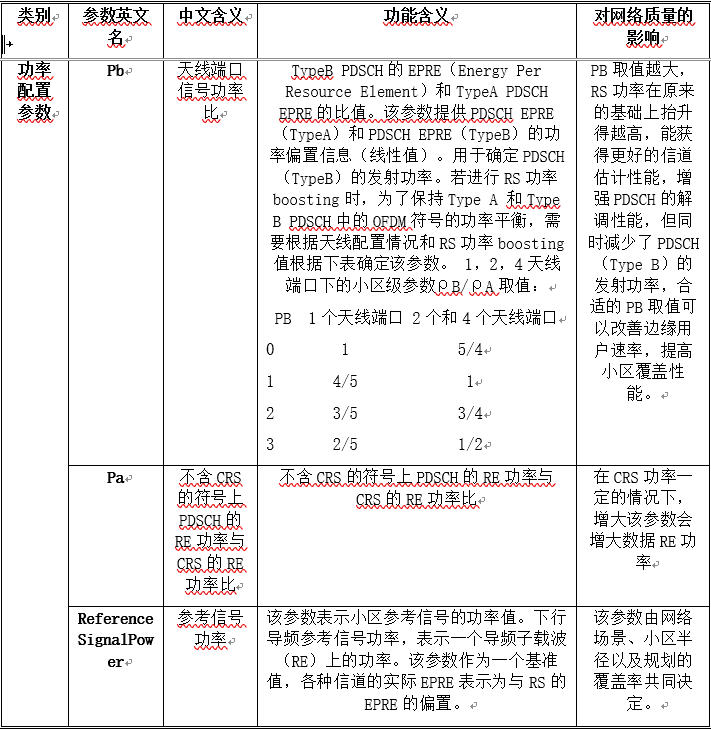

1.2 参数描述

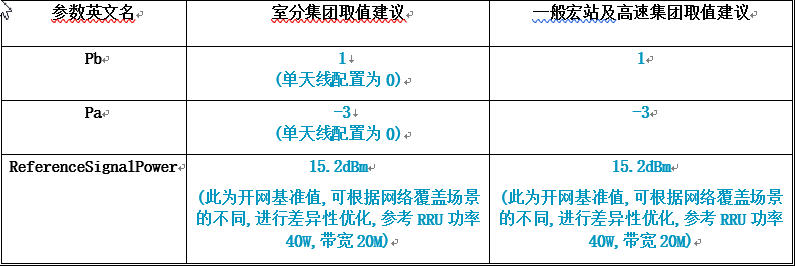

1.3 设置建议

2 诺基亚参考信号功率的计算
2.1 诺基亚EnodeB相关参数定义

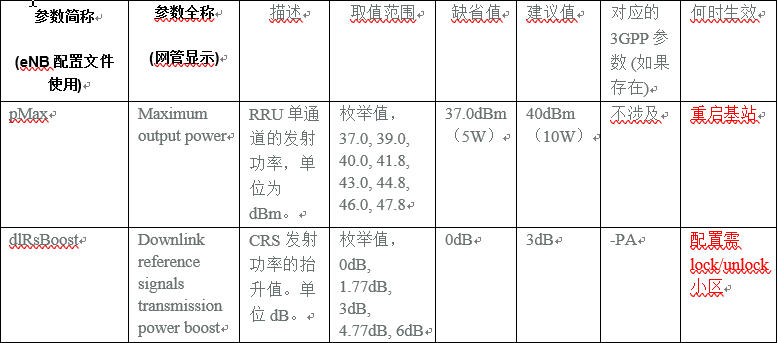

诺西设备OMC上，CRS功率提升功能相关参数如下表所示，这些参数与协议参数的对应关系附在表后。

2.2 诺基亚Pa,Pb北向映射
Pa=- ( dlpcMimoComp + dlRsBoost )

2.3 Pa,Pb北向中的计算公式
 对于可以输出Pa，Pb的版本，可直接获取这两个值
 对于不能输出Pa的版本可通过北向获取的其他参数计算：
Pa=- ( dlpcMimoComp + dlRsBoost )

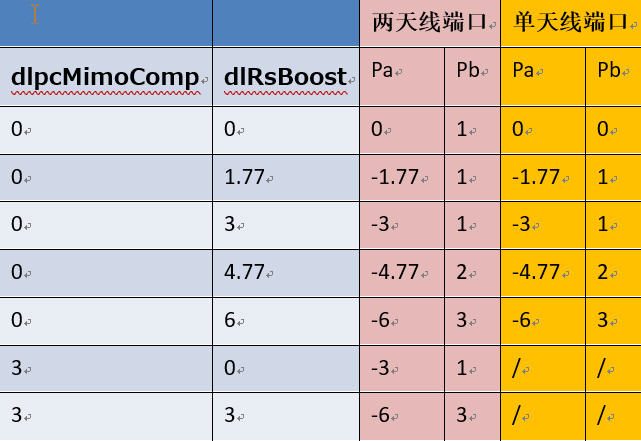

 而网优接口中获得的Pb通过下表映射获得

诺西设备CRS功率提升功能中，OMC参数与协议参数的计算方法为：
室分单通道：pMax -10log10(12N_PRB)+dlRsBoost
室分双通道：pMax -10log10(12N_PRB)+dlRsBoost
宏站8通道：pMax- 10log10(12N_PRB)+dlRsBoost+SECTOR_BF_GAIN

室分单通道：pMax -10log10(12N_PRB)+dlRsBoost=40-30.8=+3=12.2
室分双通道：pMax -10log10(12N_PRB)+dlRsBoost=12.2
宏站8通道：pMax -10log10(12N_PRB)+dlRsBoost+SECTOR_BF_GAIN=40-30.8+3+4=16.2

3 EnodeB参考信号功率的验证方法
3 EnodeB参考信号功率的验证方法
通过查看DT测试软件LOG数据当中的SYB消息，可以核查小区实际CRS参考信号的发射功率：

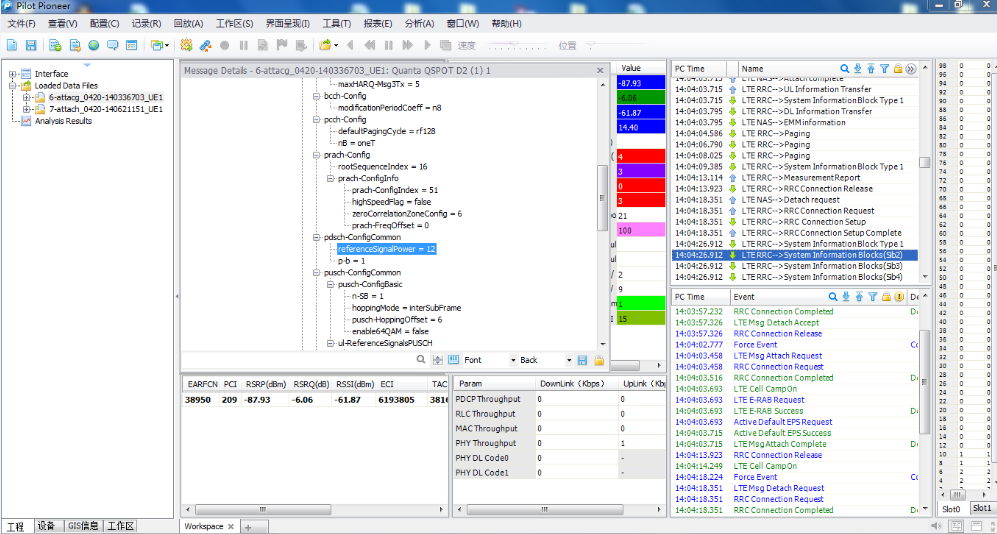

1.8通道宏站截图：

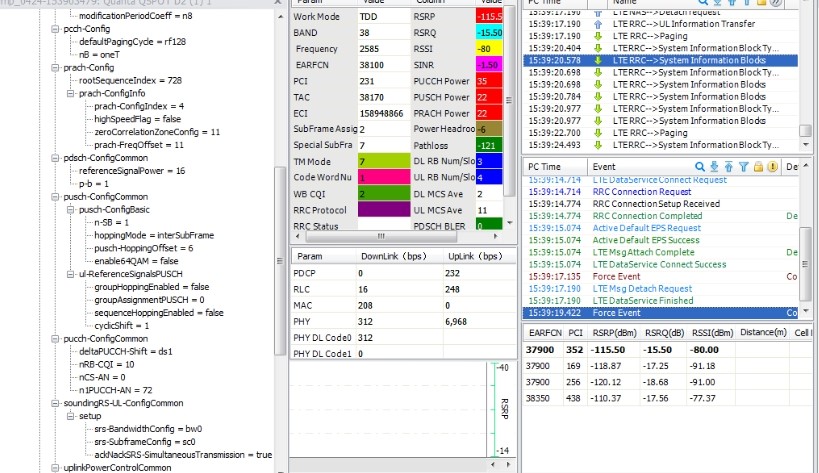

2.2通道室分截图：

4 结论
按照集团定义的参数规范，区公司要求referenceSignalPower即参考信号发射功率大于15.2。按照诺基亚参数设置，pMax必须设置为40dBm（单通道功率10W），同时开启下行RsBoost.

网优平台北向上报的RS功率【ENBAJ12】是按以下计算方式上报的：

室分单通道：pMax-dlCellPwrRed-10log10(12N_PRB)+dlRsBoost
室分双通道：pMax-dlCellPwrRed-dlpcMimoComp-10log10(12N_PRB)+dlRsBoost
宏站：pMax-dlCellPwrRed-dlpcMimoComp-10log10(12N_PRB)+dlRsBoost+SECTOR_BF_GAIN

其中SECTOR_BF_GAIN shall be calculated according to: LNCEL.dlSectorBFWeightProfName：
customized profile 1: 6dB（假定profile 1的权重为[1 1 1 1]）
customized profile 2: 1dB（假定profile 2的权重为[0.56 0.56 0.56 0.56])
all other option: 4dB
