LTE学习-小区特定的参考信号（CRS）

小区特定的参考信号对小区内的所有UE都有效，其作用主要有3个：（1）可被用于下行物理信道的信道估计；（2）可被UE用来获取CSI；（3）基于小区特定的参考信号的终端测量可用作决定小区选择和切换的基础。
小区特定的参考信号只在天线端口0-3中的一个或几个中传输。需要注意的是小区特定的参考信号只支持∆f=15kHz。

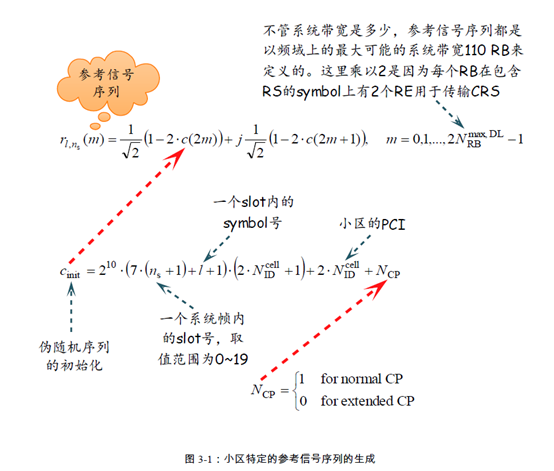

小区特定的参考信号序列由一系列的参考符号组成，每个参考符号占一个RE。下图给出了小区特定的参考信号序列的生成方式。

从图中可以看出，小区特定的参考序列的生成与小区的PCI（PCI的取值为0-503）系统帧内的slot号、一个slot内的symbol号以及循环前缀的类型相关。这个序列的变化周期为10ms，即一个系统帧。小区特定的参考信号由带预定义值的一系列符号组成。
不管下行系统带宽是多少，参考信号序列都是以频域上的最大可能带宽110RB来定义的。小区特定的参考符号最终映射到RE上。
当只使用1个小区特定的参考信号（对应单天线端口0）时。先看下面的表格图，再解释。

参考符号会插入到每个slot的第1个和倒数第3个OFDM符号中，同一OFDM符号内相邻的2个参考符号在频域上间隔6个子载波。同时，倒数第3个OFDM符号中的参考符号和第一个OFDM符号中的参考符号在频域上间隔3个子载波。此时一个RB pair内有8个RE用于发送小区特定的参考信号。
参考符号在每个RB内的起始位置还和小区特定的频率偏移相关。LTE定义了6个频率偏移，该偏移与小区的PCI有关，其值为PCI mod 6，如下图所示。这个频率偏移可以避免至多6个相邻小区的小区特定的参考信号之间的时频资源冲突。

通过给不同的小区分配合适的PCI，可使邻居小区之间拥有不同的频率移位。为了有效地提高参考信号的SIR，可以让参考信号比其他的RE拥有更高的能量（相比周围的数据符号，参考符号可以至多6dB的功率提升），即“参考信号功率提升”。

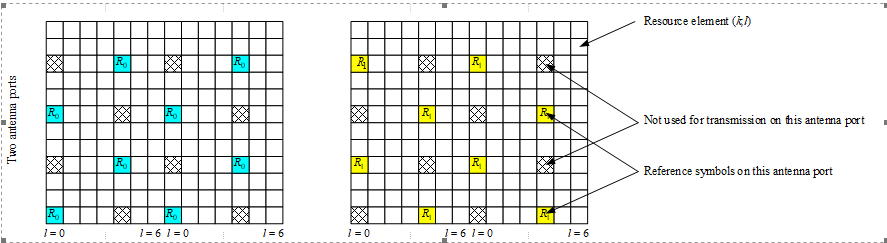

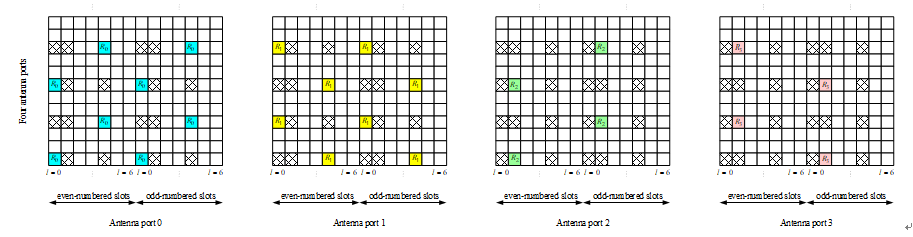

现在将参考信号扩展到使用2或4个天线端口，看下图（针对常规CP）。


上图是一个小区使用2个或4个小区特定的参考信号时的结构。当小区使用2个参考信号时，第一个天线端口上的参考信号与第2个天线端口上的参考信号在频域上复用，二者在频域上偏移了3个子载波。
当小区使用4个参考信号时，第3个天线端口上的参考信号和第4个天线端口上的参考信号在频域上复用，二者在频域上偏移了3个子载波。且第3个和第4个天线端口上的参考信号在每个slot的第2个OFDM符号上传输，这样就与第1个和第2个天线端口上的参考信号在时域上进行了复用。为了降低参考信号的开销，第3和第4个天线端口上的参考符号密度是第1和第2个天线端口的一半。

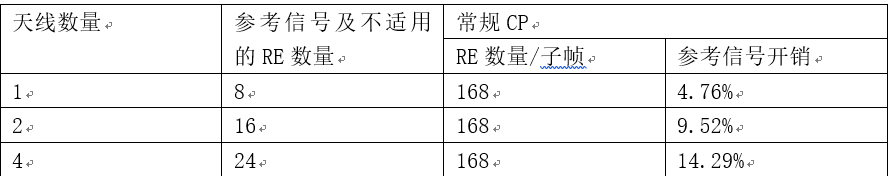

下表是不同天线CRS的开销情况
