概述

过去，新一代移动通信系统的网络部署完全是独立进行的，并不会对已建移动通信系统加以考虑。到了5G时代，由于5G将长期与4G共存甚至紧密合作，因此4G与5G的联合部署成为网络部署策略研究的重点。

5G网络部署方案有两大类：独立组网（SA)和非独立组网（NSA)。SA方式是通过新建5G的基站和核心网，来实现5G网络的部署。NSA方式是使用现有4G网络的基础设施，辅以一定的技术改造或新建部分5G网络设施，来实现5G网络的部署。3GPP提案中涉及8类方案共12种。

NSA架构构建在LTE-NR双连接技术的基础之上，用户终端须同时连接一个LTE节点和一个NR节点，期中一个节点作为主节点，负责控制面信令的传递；另一个节点作为辅节点，辅助用户面数据的转发。其中option3/option4/option7是基于NSA架构的备选方案，区别在于LTE节点和NR节点承担不同的角色，以及部署的核心网不同。

1、option1和option2部署模式

Option1实际上就是目前的LTE/EPC网络结构，无线接入网节点为4G eNB，通过S1接口与4G核心网epc连接，enb直接通过X2接口连接。Option1代表了5G网络建设的起点。

option2为独立组网的5G网络结构，是由NR技术和5GC构建的完整的5G网络。无线接入点为具备全部NR功能的gNB，通过NG接口与5GC连接，gNB直接通过Xn接口连接。这种模式需要进行充分的gNB部署，保障基本的NR连续覆盖。可以认为，option2是5G网络发展的最终结构。

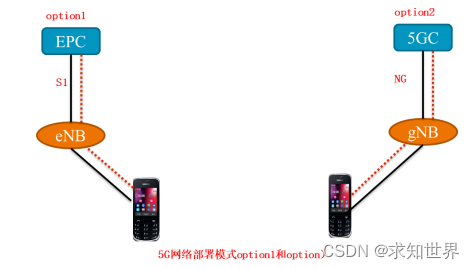

上面两个图就是5G网络部署模式option1和option2。

2、option3系列部署模式

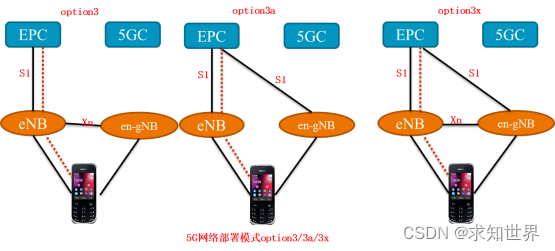

option3系列的无线接入网采用LTE-NR双连接技术，其中LTE节点eNB作为主节点、NR节点en-gNB作为辅节点，核心网采用4G EPC,如图所示。从图中可以看出，主节点eNB与EPC之间的连接利用的是S1接口，包括负责控制面转发的S1-C接口和负责用户面转发的S1-U接口。辅节点en-gNB是只具备部分gNB功能的NR节点，只辅助用户面转发。

根据分割用户面数据承载的位置不同，option3系列分为option3/3a/3x这3种部署模式。option3模式中数据承载由主节点eNB进行分割， option3a 模式中数据承载由核心网进行分割， option3x模式中数据承载既可由核心网分割，又可由主节点分割，因此，辅节点en-gNB需要与主节点eNB和核心网EPC都建立连接。option3系列部署模式由于控制面锚点在LTE节点上，因此，可以依托现有的4G基站实现连续覆盖。但由于核心网仍然采用EPC,因而无法真正满足ITU定义的5G需求。

3、option4系列部署模式

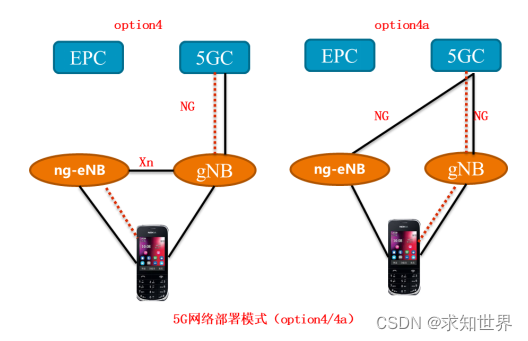

OPTION4系统接入网采用LTE-NR双连接技术，其中NR节点gNB作为主节点，LTE节点ng-eNB作为辅节点，核心网采用5GC,如图所示。从图中可以看出，主节点gNB通过NG接口与5GC连接；辅节点ng-eNB是eNB的升级版本，可以通过Xn接口与gNB连接（option4），也可以通过NG接口与5GC连接（OPTION4A）.

option4/4a 有完整的NR/5GC结构，因此，能够支持包括eMBB、uRRLC和mMTC在内的5G应用场景。

4、option5系列部署模式

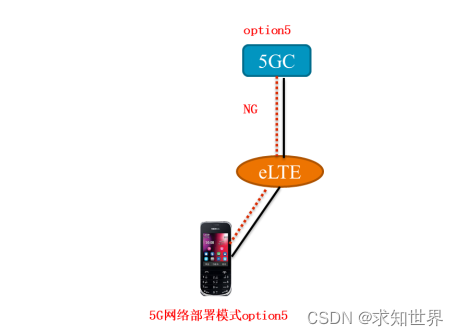

option5是一种独立部署模式，无线接入网采用升级的LTE节点en-eNB，通过NG接口与5GC连接。en-eNB之间通过Xn接口互联。

option5部署模式需要部署5GC。在无线侧，option5部署模式可以通过在现网LTE基站设施上进行升级来实现，无须建设gNB。option5部署模式能够支持部分5G应用，网络能力主要受ng-eNB能力的约束。

5、option7系列部署模式

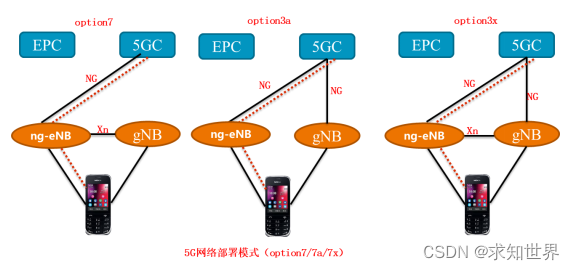

option7系列采用LTE-NR双连接技术，其中，LTE节点ng-eNB作为主节点，NR节点gNB作为辅节点，核心网采用5GC，如图所示，可以看出，主节点ng-eNB通过NG接口与5GC连接；辅节点gNB可以通过Xn接口与主节点ng-eNB连接，也可以通过NG接口与5GC连接，或者同时与主节点和核心网连接。
